| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-आरएम-F500 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |
वास्तविक समय की निगरानी के लिए बहु-कार्यात्मक काटने टच स्क्रीन पीसीबी रूटर मशीन
सीबी रूटर मशीनः

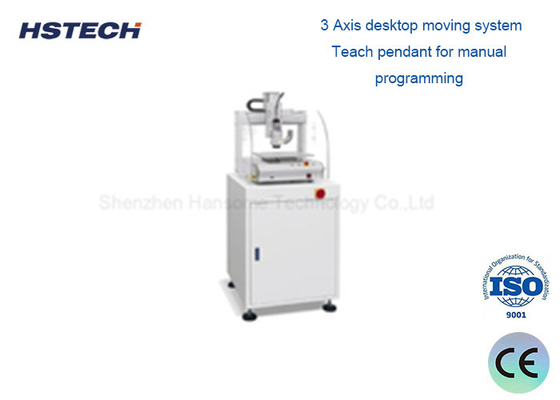

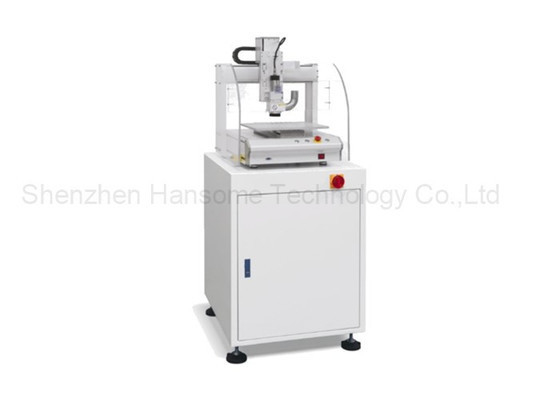

यह मशीन आरएम-एफ500 एक ऊर्ध्वाधर पीसीबी रूटर मशीन है, मशीन शरीर में दो भाग शामिल हैं, निचला भाग संरचना है और ऊपरी भाग एक टेबलटॉप 3 अक्ष चलती पीसीबी पृथक्करण प्रणाली है।अलग प्रणाली मैनुअल प्रोग्रामिंग के लिए सिखाने बॉक्स का उपयोग करें, तो मैनुअल सेट की जरूरत है हर निशान अंक, यह एक लागत प्रभावी पीसीबी रूटर प्रणाली है.
परिभाषा और कार्यः
सीबी फ्रिलिंग मशीन एक विशेष मशीन उपकरण उपकरण है जिसका उपयोग सीबी (सर्किट ब्रेकर) आवास को संसाधित करने के लिए किया जाता है।
इसका मुख्य कार्य विभिन्न आकारों और आकारों के सर्किट ब्रेकर आवासों का निर्माण सटीक मिलिंग के माध्यम से करना है।
कार्य सिद्धांत:
सीबी फ्रिलिंग मशीन में एक मोटर द्वारा संचालित एक उच्च गति वाले घूर्णन उपकरण होते हैं, जो एक्स/वाई/जेड तीन अक्षों पर सटीक रूप से आगे बढ़ सकते हैं।
प्रसंस्करण के लिए सीबी आवास रिक्त कार्यक्षेत्र पर तय किया जाता है, और उपकरण पूर्व-प्रोग्राम किए गए पथ के अनुसार पीसने का कार्य करता है।
सटीक सीएनसी नियंत्रण प्रणाली के माध्यम से, जटिल आवास समोच्चों के उच्च परिशुद्धता स्वचालित प्रसंस्करण को प्राप्त किया जाता है।
मुख्य विशेषताएं:
उच्च प्रसंस्करण सटीकताः जटिल समोच्चों की परिमाण सटीकता और परिशुद्धता प्रसंस्करण प्राप्त किया जा सकता है।
तेज प्रसंस्करण गतिः उच्च स्तर का स्वचालन, प्रसंस्करण दक्षता में काफी सुधार।
उच्च अनुकूलन क्षमताः प्रसंस्करण मापदंडों को सीबी आवास के विभिन्न मॉडल के अनुसार स्वचालित रूप से समायोजित किया जा सकता है।
कम शोरः ध्वनि-अछूता डिजाइन अपनाया गया है, और संचालन के दौरान शोर कम है।
सरल संचालनः मानव-कंप्यूटर इंटरैक्शन इंटरफ़ेस के साथ, आसान और तेज़ संचालन।
अनुप्रयोग परिदृश्य:
सीबी विनिर्माण: सीबी गोले के स्वचालित सटीक मशीनिंग के लिए प्रयोग किया जाता है।
मरम्मत सेवाः क्षतिग्रस्त सीबी गोले की मरम्मत और पुनः निर्माण।
वैज्ञानिक अनुसंधान प्रयोगशाला: नए सीबी संरचनाओं और नई सामग्रियों के विकास और परीक्षण के लिए उपयोग की जाती है।
विशेषताएं:
1, 3 अक्ष डेस्कटॉप चलती प्रणाली।
2, मैनुअल प्रोग्रामिंग के लिए पेंडेंट सिखाओ।
3, उच्च गति रूटिंग धुरी, गति 20000 ~ 40000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5, ऊपरी पक्ष धूल कलेक्टर विधि, सुनिश्चित करें कि मंच साफ है।
6, सीधी रेखा, आर्क और परिपत्र से जुड़े बोर्डों को डेमनलिंग के लिए उपयुक्त है।
7, बंद ऑपरेटिंग रूम, सुरक्षा और कम शोर।
| मॉडल | RM-F500 | ||
| संरचना | सिंगल स्पिंडल, सिंगल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 270*220mm ((x*Y) | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई/जेड अक्ष 300*250*90mm/s | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 20000~40000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 40000 आरपीएम | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | शिक्षा बॉक्स | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 220V/110V,50/60Hz | ||
| बोर्ड की मोटाई | 0.8-3 मिमी | ||
| धूल कलेक्टर का आकार | 600*500*500 मिमी | ||
| धूल संकलक शक्ति | 750W,1HP | ||
| पीसीबी रूटर | |||
