| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-203 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |

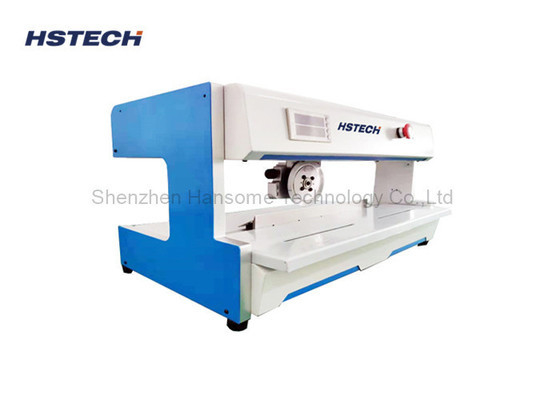

वी-कट पीसीबी विभाजक ब्लेड FR4 पीसीबी बोर्ड के लिए निर्मित बजर अलार्म सुरक्षा के साथ चल रहा है
वी-कट पीसीबी सेपरेटर प्रिंटेड सर्किट बोर्ड (पीसीबी) को विभाजित करने के लिए एक स्वचालित उपकरण है, जिसका मुख्य रूप से इलेक्ट्रॉनिक्स विनिर्माण उद्योग की बैक-एंड प्रक्रिया में उपयोग किया जाता है।
उत्पाद का अवलोकनः
वी-कट पीसीबी विभाजक एक स्वचालित उपकरण है जिसका उपयोग विशेष रूप से संसाधित पीसीबी बोर्डों को विभाजित करने के लिए किया जाता है।
यह पूर्व-डिज़ाइन की गई वी-ग्रुव लाइन के साथ पीसीबी बोर्डों को स्वतंत्र पीसीबी इकाइयों में सटीक रूप से विभाजित कर सकता है।
इसका उपयोग इलेक्ट्रॉनिक उत्पाद निर्माण, संचार उपकरण, औद्योगिक नियंत्रण और अन्य क्षेत्रों की बैक-एंड प्रक्रिया में व्यापक रूप से किया जाता है।
विशेषताएं
1, यह मात्रा की परवाह किए बिना तेजी से काट सकता है, बहुत किफायती है।

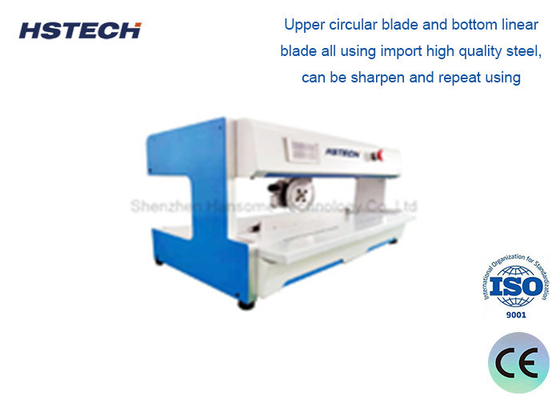

2, ऊपरी परिपत्र ब्लेड और निचले रैखिक ब्लेड सभी आयातित उच्च गुणवत्ता वाले स्टील का उपयोग करते हैं, को तेज और दोहराया जा सकता है।
3, चलती रेंजः ((0 ~ 400 मिमी/600 मिमी) ग्राहकों के अनुरोध के अनुसार, परिपत्र ब्लेड समायोजन किया जा सकता है ((0 ~ 5 मिमी), विभिन्न मोटाई बोर्ड के लिए उपयुक्त है, अलग-अलग वी-कट ग्रूव के लिए समस्या को हल किया।
4, अधिकतम काटने की चौड़ाई असीमित है, 1 ~ 200 मिमी पर एकल पीसीबी सबसे अच्छा है।
5, ऑपरेशन प्लेटफार्म समायोजन किया जा सकता है, पीसीबी के ऊपरी घटकों की ऊंचाई के आधार पर, मानक मशीन की ऊंचाई 32 मिमी से कम है।
6, बजर अलार्म सुरक्षा में निर्मित, भी प्रकाश पर्दा और सुरक्षात्मक ब्लेड दोहरी सुरक्षा की गारंटी, ऑपरेटर चोट से बचने।
वी-कट सेपरेटर के प्रकार:
मैनुअल वी-कट सेपरेटरः ऑपरेटर से आवश्यक है कि वह काटने वाले ब्लेड को अलग करने वाली लाइनों के साथ मैन्युअल रूप से निर्देशित करे।
स्वचालित वी-कट सेपरेटरः पैनलिंग प्रक्रिया को स्वचालित करने के लिए मोटर चालित काटने की तंत्र और एकीकृत नियंत्रण का उपयोग करें।
सीएनसी वी-कट सेपरेटरः कंप्यूटर न्यूमेरिकल कंट्रोल (सीएनसी) आधारित सिस्टम प्रोग्राम करने योग्य काटने के पथ और एकीकृत दृष्टि प्रणालियों जैसी उन्नत सुविधाएं प्रदान करते हैं।
वी-कट पृथक्करण के लाभ:
स्वच्छ पृथक्करण: वी-आकार का कटौती अंतिम पीसीबी पर क्षति, बर्स और रगड़े हुए किनारों को कम करता है।
बेहतर उपज: पृथक्करण प्रक्रिया के दौरान पीसीबी टूटने या दोषों के जोखिम को कम करता है।
बहुमुखी प्रतिभा: पीसीबी सामग्री, आकार और मोटाई की एक विस्तृत श्रृंखला को संभालने में सक्षम।
दक्षता में वृद्धिः स्वचालित या अर्ध-स्वचालित प्रणाली पैनलिंग प्रक्रिया के थ्रूपुट में काफी सुधार कर सकती है।
विनिर्देश
| मॉडल | एचएस-203 | एचएस-206 |
| वोल्टेज | AC110V/220V 50/60Hz | |
| ब्लेड का आकार (सर्कुलर ब्लेड) | φ125mm*30mm*3mm | |
| ब्लेड का आकार ((रैखिक ब्लेड) | 420 मिमी × 65 मिमी × 6 मिमी | |
| अधिकतम काटने की लंबाई | 5~400 मिमी | 5~600 मिमी |
| पीसीबी की मोटाई | 0.8~3 मिमी | |
| अलगाव की गति | 300~500 मिमी/सेकंड (समायोज्य) | |
| अलगाव चौड़ाई | सबसे अच्छा 1 ~ 200 मिमी | |
| घटकों की ऊंचाई | ≤32 मिमी ((या अनुकूलित) | |
| शक्ति | 60W | |
| मशीन का आयाम | 710x450x420 मिमी | 900x450x420 मिमी |
| वजन | 55 किलो | 75 किलो |
बोर्ड के नमूने ((सभी प्रकार के वी-ग्रूव पीसीबी बोर्ड के लिए उपयुक्तः FR4, एल्यूमीनियम बोर्ड,फायबर ग्लास बोर्ड, एलईडी बोर्ड, एलईडी स्ट्रिप बोर्ड)
