| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-560 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

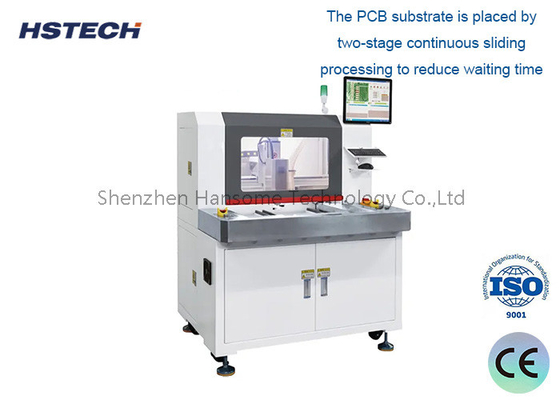

उच्च दक्षता दोहरी मंच ऑफलाइन पीसीबीए राउटर मशीन के लिए एसएमटी विधानसभा लाइन पीसीबी बोर्ड
पीसीबीए रूटर मशीनः
मशीन का परिचयः
यह स्वचालित पीसीबी रूटर मशीन उच्च गति रूटिंग धुरी का उपयोग, डबल मंच से लैस, 4 अक्ष सर्वो मोटर संचालित,
पूर्व निर्धारित प्रोग्रामिंग के अनुसार स्पिंडल चल रहा है, स्वचालित रूप से स्टैम्प छेद से जुड़ा बोर्ड, वक्र बोर्ड और अन्य अनियमित आकार के बोर्डों को अलग करता है।
मशीन का उपयोग विंडो ऑपरेशन सिस्टम, सीसीडी डिटेक्शन सेपरेटिंग ट्रैक,किसी भी समय सेपरेटिंग प्रक्रिया की जांच कर सकता है।
मुख्य विशेषताएं:
1, उच्च गति रूटिंग धुरी, 6000rpm.
2, विंडोज संचालन, मैनुअल स्थान या फ़ाइल आयात.
3, सीसीडी का पता लगाना।
4, आंतरिक धूल संकलक सहित।
5, एफपीसी बोर्ड, एल्यूमीनियम बोर्ड, एफआर 4, आदि को अलग करने के लिए उपयुक्त है।
6, मुख्य रूप से पारंपरिक वी-कट बोर्ड के बजाय स्टैम्प होल कनेक्टेड बोर्ड, वक्र बोर्ड को अलग करने के लिए उपयोग किया जाता है।
उच्च सटीक प्रसंस्करण
पीसीबीए रूटर मशीन प्रसंस्करण के लिए उच्च गति वाले घूर्णन परिशुद्धता उत्कीर्णन और मिलिंग उपकरण का उपयोग करती है।
यह पीसीबी के किनारे पर उच्च परिशुद्धता काटने, ड्रिलिंग, ग्रूव प्रसंस्करण और अन्य प्रक्रियाओं का एहसास कर सकता है।
प्रसंस्करण सटीकता ±0.05 मिमी तक पहुंच सकती है, जो पीसीबी आकार पर इलेक्ट्रॉनिक उत्पादों की सख्त आवश्यकताओं को पूरा करती है।
स्वचालित प्रसंस्करण
यह स्वचालित फीडिंग और अनलोडिंग प्रणाली से लैस है, यह पीसीबीए बोर्डों के पूर्ण स्वचालित लोडिंग और अनलोडिंग का एहसास कर सकता है।
पूरी मशीन को संचालित करना आसान है, और बड़े पैमाने पर प्रसंस्करण को पूरा करने के लिए केवल थोड़ी मात्रा में मैन्युअल भागीदारी की आवश्यकता होती है।
कुशल उत्पादन
मशीन उपकरण में तेज प्रसंस्करण गति है, जो पीसीबीए प्रसंस्करण की दक्षता में काफी सुधार कर सकती है।
एकल पीसीबीए बोर्ड का प्रसंस्करण समय आमतौर पर लगभग 1-2 मिनट होता है।
मजबूत संगतता
विभिन्न आकारों और विनिर्देशों और बहु-परत संरचनाओं के पीसीबीए बोर्डों के प्रसंस्करण का समर्थन करता है।
प्रसंस्करण मापदंडों को विभिन्न पीसीबीए डिजाइनों के अनुसार स्वचालित रूप से समायोजित किया जा सकता है।
पर्यावरण के अनुकूल
सीएनसी परिशुद्धता नियंत्रण को अपनाकर, प्रसंस्करण प्रक्रिया में कम शोर और कम धूल होती है।
स्वच्छ और स्वच्छ कार्य वातावरण सुनिश्चित करने के लिए एक कुशल धूल संग्रह प्रणाली से सुसज्जित।
सप्लीकेशन:
| मॉडल | आरएम-560 | ||
| संरचना | एकल धुरी, दोहरी कार्य प्लेटफार्म | ||
| मशीन का आकार ((मिमी) | 1000*1200*1550 | ||
| सकल वजन | 700 किलो | ||
| धूल कलेक्टर का आकार ((मिमी) | 625*600*1600 | ||
| धूल एकत्र करने की विधि | निचला संग्रह | ||
| कार्य मंच का आकार | 300*400 मिमी | ||
| प्लेटफार्म ड्राइविंग प्रकार | डबल रोटरी प्लेटफार्म, 3 चरण मोटर इन्वर्टर के साथ सटीक स्लाइसर | ||
| ड्राइविंग सिस्टम | एक्स/वाई/जेड अक्ष सर्वो मोटर द्वारा संचालित,डब्ल्यू अक्ष तीन चरण मोटर आवृत्ति इन्वर्टर द्वारा संचालित | ||
| रूटिंग स्पिंडल | 6000rpm | ||
| काटने की गति | 1-100 मिमी/सेकंड | ||
| काटने की सटीकता | ±0.05 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| धुरी की गति | 800 मिमी/सेकंड | ||
| Z अक्ष प्रणाली | पेंच चालित, दोहरी गाइड | ||
| राउटर किट | पीसने का कटर,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| उपकरण जीवन नियंत्रण | सॉफ्टवेयर प्रोग्राम नियंत्रण | ||
| सक्रिय सुरक्षा कार्य | सुरक्षात्मक प्रकाश पर्दा | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
मशीन का विवरण:

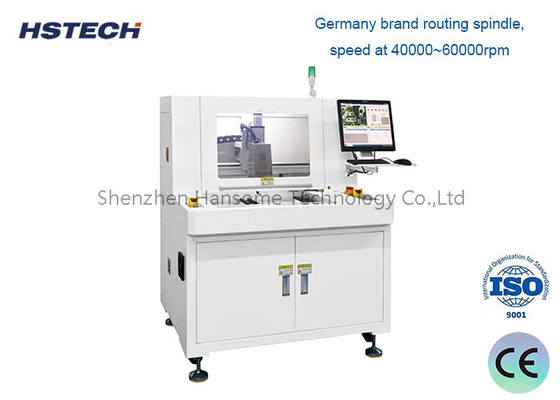

हाई स्पीड रूटिंग स्पिंडल और आंतरिक धूल-संग्रहक
विंडोज7/10 अंग्रेजी संस्करण ऑपरेटिंग सिस्टम,डिबगिंग और संचालन के लिए सरल।
| पीसीबीए रूटर मशीन | |||
