| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1SET |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

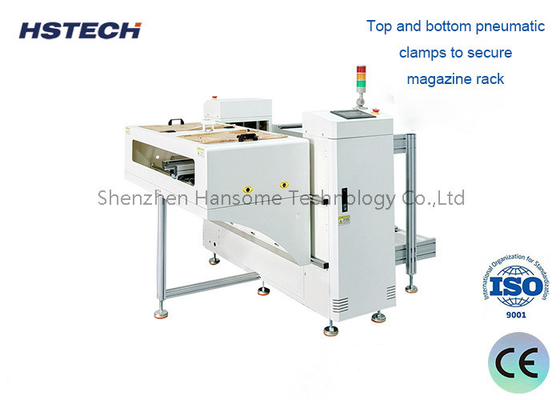

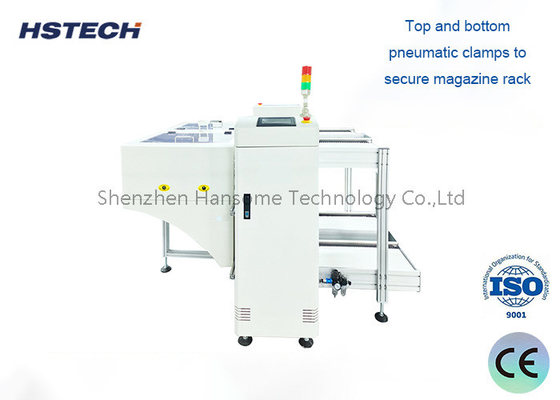

दोहरी रेल अनलोडर आसान संचालन SMT वर्टिकल अनलोडर पीसीबी एनजी ओके टच स्क्रीन के साथ अनलोडर
एनजी ओके पीसीबी अनलोडर:
एनजी ओके पीसीबी अनलोडर एक उपकरण है जिसका उपयोग उत्पादन लाइन से दोषपूर्ण (एनजी) और अच्छे (ओके) प्रिंटेड सर्किट बोर्ड (पीसीबी) को उतारने के लिए स्वचालित इलेक्ट्रॉनिक विनिर्माण प्रक्रियाओं में किया जाता है।
एनजी ओके पीसीबी अनलोडर का मुख्य कार्य इलेक्ट्रॉनिक डिटेक्शन सिस्टम के निर्णय परिणामों के आधार पर अयोग्य पीसीबी (एनजी) और योग्य पीसीबी (ओके) को अलग करना है।और उन्हें आगे के प्रसंस्करण और वर्गीकरण के लिए उत्पादन लाइन से बाहर ले जाएं.
एनजी ओके पीसीबी अनलोडर विशेषताएं और कार्यः
स्वचालित अनलोडिंगः
उपकरण में पूर्ण स्वचालित पीसीबी अनलोडिंग फंक्शन है, बिना मैन्युअल ऑपरेशन के।
सेंसर पीसीबी की स्थिति का पता लगाता है और स्वचालित रूप से वर्गीकरण द्वारा अयोग्य और योग्य पीसीबी बोर्डों को उतारता है।
दो तरफ़ा ट्रैक डिजाइनः
उपकरण एक दोहरी ट्रैक संरचना को अपनाता है, एक अयोग्य पीसीबी बोर्डों को उतारने के लिए और दूसरा योग्य पीसीबी बोर्डों को उतारने के लिए।
अयोग्य और योग्य पीसीबी को वर्गीकरण द्वारा एक ही समय में उतारा जा सकता है।
उच्च दक्षता संचालनः
स्वचालित अनलोडिंग पीसीबी बोर्डों की प्रसंस्करण दक्षता में काफी सुधार करती है और मैनुअल ऑपरेशन लिंक को कम करती है।
अनलोडिंग गति और सटीकता को उत्पादन लाइन की वास्तविक आवश्यकताओं के अनुसार लचीले ढंग से समायोजित किया जा सकता है।
एकीकृत पता लगानेः
उपकरण में एक अंतर्निहित पीसीबी स्थिति पता लगाने वाला मॉड्यूल है, जो स्वचालित रूप से अयोग्य और योग्य पीसीबी बोर्डों की पहचान और अंतर कर सकता है।
पता लगाने के संकेतकों में कई मापदंड जैसे आकार, दोष, घटक असेंबली की स्थिति आदि शामिल हैं।
डेटा रिकॉर्डिंगः
उपकरण पीसीबी के प्रत्येक बैच के पता लगाने के आंकड़ों को रिकॉर्ड कर सकता है, जो बाद में विश्लेषण और अनुकूलन के लिए आधार प्रदान करता है।
संगत डेटा रिपोर्ट कंप्यूटर सॉफ्टवेयर के माध्यम से प्राप्त और विश्लेषण किया जा सकता है।
लचीला इंटरफ़ेसः
सूचना आदान-प्रदान और केंद्रीकृत प्रबंधन प्राप्त करने के लिए उत्पादन लाइन उपकरण के साथ संचार इंटरफ़ेस डॉकिंग का समर्थन करता है।
व्यक्तिगत नियंत्रण कार्यक्रमों और इंटरफेस ग्राहकों की जरूरतों के अनुसार अनुकूलित किया जा सकता है
विनिर्देश
| मॉडल | एचएस-एनके |
| पीसीबी आयाम | (50*50) ~ ((350*250) मिमी |
| पत्रिका का आकार | 355*320*565 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | तीस के दशक |
| विद्युत आपूर्ति | AC100-230V, एकल चरण, अधिकतम 300A |
| वायु आपूर्ति | 4-6 बार, अधिकतम 10L/मिनट |
| परिवहन ऊंचाई | 900±20 मिमी |
| परिवहन दिशा | L से R,या R से L9 (वैकल्पिक) |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | शीर्ष 1pc, नीचे 1pc, या अनुकूलित |
| चरण पिच विकल्प | 1-4 ((10 मिमी पिच) |
| मशीन का आयाम | 1460*1500*1200mm |
| वजन | लगभग 210 किलो |
विशेषताएं
1, सही रंग टच स्क्रीन नियंत्रण
2, पैनासोनिक पीएलसी
3, मैगज़ीन क्षमताः शीर्ष 1, नीचे 1, या अनुकूलित
4, चुनिंदा पिचः 10 मिमी,20 मिमी,30 मिमी,40 मिमी
5पीसीबी परिवहन दिशाः एल-आर, या आर-एल,वैकल्पिक
6मैनुअल/ऑटोमैटिक रन मोड का चयन
7, सामने की रेल या पीछे की रेल, वैकल्पिक
8, एसएमटी अनुप्रयोग के लिए मानक ऊंचाई ((920±20 मिमी)
9, टॉवर प्रकाश प्रदर्शन
10, एसएमईएमए संकेत
