| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
पीसीबी असेंबली लाइन के लिए लचीला ऑपरेशन 4 अक्ष मोशन कंट्रोल ऑफलाइन पीसीबीए राउटर मशीन
ऑफ़लाइन पीसीबीए राउटर मशीन:
यह मशीन RM-F550 एक नव विकसित राउटर मशीन है। इसका उपयोग एक पूरे प्रिंटेड सर्किट बोर्ड असेंबली (PCBA) को व्यक्तिगत PCBa बोर्डों में डेनलिंग करने के लिए किया जाता है।मशीन काम सटीकता सुनिश्चित करने के लिए एक बहुत ही स्थिर मंच को अपनाने, कार्य मंच का आकार 300*350 मिमी है।
इसमें 400*600 मिमी का बड़ा प्लेटफॉर्म विकल्प है। यह मशीन तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "दृश्य" प्रोग्रामिंग प्रदान करती है, यह डिपेनेलिंग प्रक्रिया का भी पता लगा सकती है।
मुख्य विशेषताएं
1, ग्राहकों को उच्च प्रदर्शन, उच्च स्थिर और सुरक्षा औद्योगिक उपकरण प्रदान करें, उच्च परिशुद्धता रैखिक गाइड, नियंत्रण कार्ड और सर्वो मोटर का उपयोग करें।
2, उच्च संकल्प सीसीडी विकुअल संरेखण पर 4 अक्ष गति नियंत्रण बेस, उत्पादन को अधिक कुशल बनाने के लिए डबल मंच का उपयोग करें।
3, जर्मनी ब्रांड रूटिंग धुरी, गति 40000 ~ 60000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5, उपकरण जीवन की निगरानी. काटने के बाद काटने की मशीन एक निश्चित दूरी काटती है, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।
6, सीधी रेखा, चाप और परिपत्र से जुड़े बोर्डों के लिए उपयुक्त है।

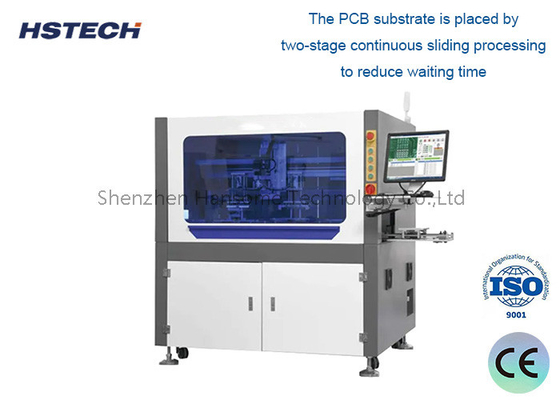

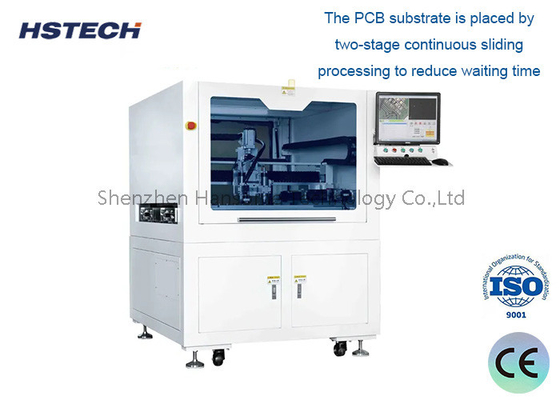

7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।
ऑफलाइन स्वतंत्र कार्य:
उपकरण कंप्यूटर या अन्य बाहरी उपकरणों से कनेक्ट किए बिना स्वतंत्र रूप से काम कर सकता है।
अंतर्निहित शक्तिशाली नियंत्रण प्रणाली और कार्यक्रम भंडारण कार्य, 100 प्रोसेसिंग प्रोग्राम तक के भंडारण का समर्थन करता है।
उच्च परिशुद्धता काटनाः
उच्च गति वाले घूर्णन धुरी और तीन-अक्ष सर्वो पोजिशनिंग सिस्टम को अपनाने से, यह ±0.05 मिमी की पोजिशनिंग सटीकता प्राप्त कर सकता है।
काटने की प्रक्रिया की स्थिरता सुनिश्चित करने के लिए स्वचालित सामग्री क्लैंपिंग और क्लैंपिंग डिवाइस से लैस।
विविध प्रसंस्करण:
पीसीबी और धातु जैसी विभिन्न सामग्रियों के काटने और प्रसंस्करण का समर्थन करना।
विभिन्न प्रसंस्करण आवश्यकताओं को पूरा करने के लिए आवश्यकताओं के अनुसार विभिन्न विनिर्देशों के उपकरण का उपयोग किया जा सकता है।
स्वचालित प्रक्रिया:
बुद्धिमान नियंत्रण प्रणाली से लैस, यह स्वचालित रूप से गति और फ़ीड जैसे काटने के मापदंडों को समायोजित कर सकता है।
उत्पादन दक्षता में सुधार के लिए कार्यक्रम संपादन, प्रक्रिया अनुकूलन, डेटा सांख्यिकी और अन्य कार्यों का समर्थन करें।
सुरक्षित और विश्वसनीयः
उपकरण सुरक्षा सुरक्षा उपायों के साथ एक पूरी तरह से संलग्न डिजाइन को अपनाता है।
ऑपरेशन प्रक्रिया की सुरक्षा सुनिश्चित करने के लिए आपातकालीन स्टॉप बटन से लैस।
बनाए रखने और संचालित करने में आसानः
बड़ी डिस्प्ले स्क्रीन और सहज ऑपरेशन इंटरफ़ेस को अपनाकर, इसका उपयोग करना आसान है।
दैनिक रखरखाव और मरम्मत के लिए हटाने योग्य दरवाजा पैनलों और आंतरिक रखरखाव योग्य भागों से लैस
विसर्जन
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीसने का कटर,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
| पीसीबी रूटर मशीन | |||
