| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआर-7 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

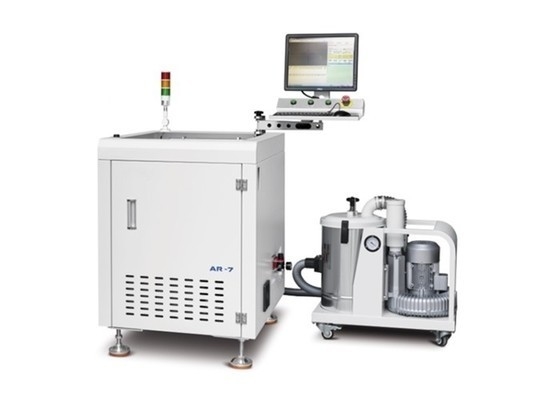

उच्च गति मिनी ऑफलाइन पीसीबीए रूटर मशीन लचीली काटने के साथ छोटे आकार पीसीबी के लिए
परिचय
यह विशेष रूप से छोटे बैच या व्यक्तिगत पीसीबीए विनिर्माण के लिए उपयोग की जाने वाली रूटिंग मशीन है, जिसका उपयोग मुख्य रूप से माउंट किए गए घटकों के साथ पीसीबी के सटीक काटने और विभाजन के लिए किया जाता है।यह सीएनसी नियंत्रण के माध्यम से उच्च परिशुद्धता और दोहराव प्रसंस्करण का एहसास होता है.
विशेषताएं
1, ऑफलाइन स्वचालित पृथक्करण।
2, यह एक मिनी पीसीबीए राउटर है, छोटे आकार के पीसीबी के लिए उपयुक्त है, और कारखाने के कमरे की बचत आवश्यकता समाधान।
3, अनुकूलित जुड़नार।
4, पीसी और सीसीडी विजुअल सिस्टम।
5, मुआवजा और धूल संग्रह के साथ प्रोग्रामिंग।
6, अधिकतम 410-510 मिमी आकार के पीसीबीए के लिए उपलब्ध है।
7दो अलग-अलग प्रकार के उत्पादों को काटने के लिए लचीला।
8, मैनुअल खिला और उतारने के लिए खुला मंच, भी वैकल्पिक यांत्रिक हाथ (रोबोट) से लैस किया जा सकता है।
विनिर्देश

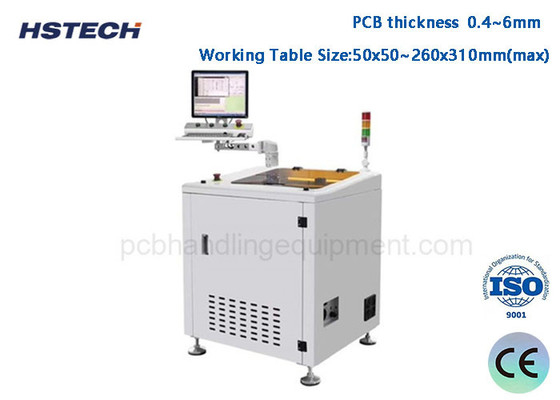

| मॉडल | एआर-7 | एआर-7 मिनी |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| काम करने का आकार | 50x50~410x460 मिमी (अधिकतम) | 50x50~260x310 मिमी (अधिकतम) |
| लोड मोड | मैनुअल | |
| काटने का धुरी/गति | 5000 ~ 60,000 आरपीएम | |
| पीसीबी की मोटाई | 0.4-4 मिमी | |
| अलग करने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| फिक्सिंग प्रकार | उपकरण | |
| प्रोग्रामिंग | विजन शिक्षण, इनलाइन प्रोग्रामिंग | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर रेटिंग, शाफ्ट वोल्फ्रेम स्टील | |
| धूल एकत्र करने की विधि | तल धूल संग्रह | |
| धूल संकलक | 3 चरण, 380V, 1.2KW | |
| शोर | <75dB | |
| नियंत्रण प्रणाली | औद्योगिक पीसी | |
| स्पिंडल ब्रांड | जर्मन ब्रांड, Sycotec 4025 | |
| सर्वो मोटर | ए5 श्रृंखला | |
| गति नियंत्रण | 4 अक्ष गति नियंत्रण बोर्ड | |
| लीड स्क्रू | C5 पीसने वाले पेंच का नेतृत्व | |
| रैखिक मार्गदर्शक | पी रैंक चुप्पी गाइड | |
| कैमरा | जर्मनी ब्रांड इमेजिंग 40W औद्योगिक कैमरा | |
| मशीन का आकार | 700*800*930 मिमी | 500*650*930 मिमी |
| स्क्रीन |
17 इंच
|
|
विशिष्ट अनुप्रयोग परिदृश्य
व्यक्तिगत या छोटे इलेक्ट्रॉनिक DIY उत्पादन, जैसे कि अपने स्वयं के पीसीबी सर्किट बोर्ड बनाना।
छोटे बैच पीसीबीए उत्पादन, तेजी से प्रोटोटाइप और छोटे बैच परीक्षण उत्पादन के लिए उपयुक्त।
इलेक्ट्रॉनिक उत्पादों की मरम्मत या संशोधन के दौरान पीसीबी काटना और विभाजित करना।
शिक्षण प्रयोगशाला, छात्रों को पीसीबीए प्रसंस्करण प्रौद्योगिकी को समझने दें।
