| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सी600 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

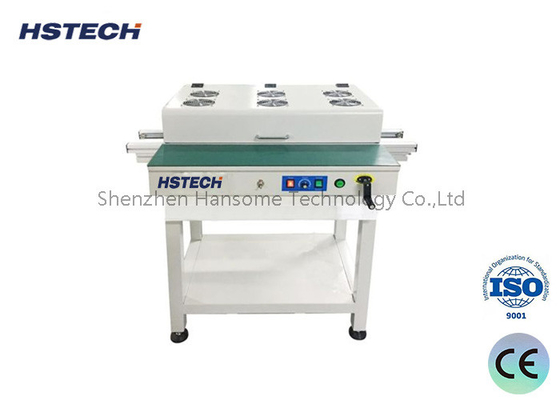

स्वचालित पीसीबी हैंडलिंग उपकरण एसएमटी लाइन मशीन पीसीबी असेंबली कन्वेयर पीसीबी कन्वेयर
परिचय
एसएमटी कन्वेयर एसएमटी और एआई उत्पादन लाइनों के बीच कनेक्शन के लिए उपयुक्त है। इसका उपयोग पीसीबी बफरिंग, निरीक्षण, परीक्षण या इलेक्ट्रॉनिक घटकों के मैन्युअल सम्मिलन के लिए भी किया जा सकता है।यह अन्य उपकरणों के साथ संकेत कनेक्शन के लिए भी इस्तेमाल किया जा सकता है. कनेक्टिंग प्लेटफॉर्म को सिंगल ट्रैक, डबल ट्रैक, टेलीस्कोपिक लिफ्ट में विभाजित किया गया है। आज हम डॉकिंग स्टेशन के कार्य सिद्धांत और उत्पाद सुविधाओं का परिचय देंगे।
विशेषताएं
1, मोटाई स्थिर स्टेनलेस स्टील मशीन शरीर।
2, अधिकतम 390 मिमी पीसीबी चौड़ाई, हाथ क्रैंड चौड़ाई समायोजन।

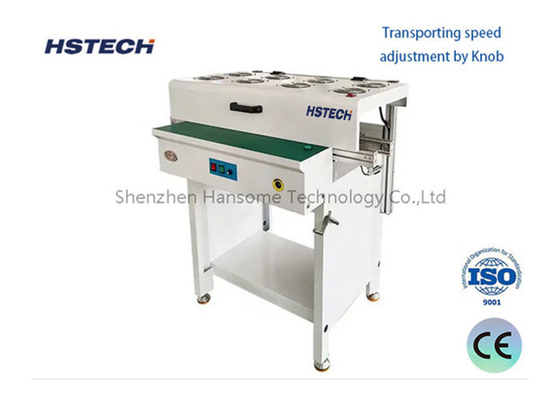

3, कंबल द्वारा परिवहन गति समायोजन।
4, ईएसडी हरे रंग की कार्य तालिका।
5, एल्यूमीनियम मिश्र धातु परिवहन रेल।
6, एलईडी बटन नियंत्रण, गति समायोजन मोटर।
7, वैकल्पिक कार्य उपलब्ध, टॉवर लाइट, निरीक्षण, धूल कवर, आदि
8, अनुकूलित आवश्यकता उपलब्ध है।
9, लंबाई उपलब्ध, 600 मिमी, 1000 मिमी, 1500 मिमी, या वैकल्पिक।
10, इनलाइन कनेक्शन के लिए SMEMA संकेत।
बुनियादी संरचना और कार्य सिद्धांतः
एसएमटी कन्वेयर में कन्वेयर बेल्ट, ब्रैकेट, मोटर, सेंसर और अन्य घटक होते हैं।
कन्वेयर बेल्ट पीसीबी को मोटर ड्राइव के माध्यम से लगातार ले जा सकता है।
संवेदक का उपयोग पीसीबी की स्थिति और स्थिति का पता लगाने के लिए किया जाता है ताकि परिवहन प्रक्रिया का स्वचालन सुनिश्चित हो सके।
ब्रैकेट यांत्रिक समर्थन प्रदान करता है और विभिन्न आकारों के पीसीबी को समायोजित करने के लिए समायोजित किया जा सकता है।
सामान्य मॉडल और अनुप्रयोग:
विभिन्न विनिर्देशों के पीसीबी को समायोजित करने के लिए चौड़ाई 300 मिमी से 600 मिमी तक होती है।
ढोने की गति आम तौर पर 0.1-1.0 मीटर/मिनट होती है और मांग के अनुसार समायोजित की जा सकती है।
इसका व्यापक रूप से एसएमटी उत्पादन लाइन उपकरण जैसे प्लेसमेंट मशीनों, रिफ्लो ओवन और परीक्षण उपकरण में उपयोग किया जाता है।
इसका उपयोग अन्य इलेक्ट्रॉनिक असेंबली और परीक्षण प्रक्रियाओं में भी किया जा सकता है जिनमें स्वचालित पीसीबी कन्वेयर की आवश्यकता होती है।
चयन और एकीकरण पर विचार:
पीसीबी के आकार और उत्पादन लाइन के लेआउट के अनुसार उपयुक्त कन्वेयर चौड़ाई और लंबाई चुनें।
निर्बाध डॉकिंग प्राप्त करने के लिए अपस्ट्रीम और डाउनस्ट्रीम उपकरणों के साथ इंटरफेस संगतता सुनिश्चित करना।
कार्य वातावरण के कारकों पर विचार करें और लागू डिजाइनों जैसे धूलरोधी और विरोधी स्थैतिक चुनें।
परिवहन प्रक्रिया की स्थिरता और दोहराव सुनिश्चित करने के लिए एक विश्वसनीय नियंत्रण प्रणाली चुनें।
विनिर्देश
| मॉडल | HS-C600/HS-C600S | |||||
| विद्युत आपूर्ति | AC220V या AC110V 50/60Hz | |||||
| पीसीबी का आकार | 50*50~500*390 मिमी | |||||
| चौड़ाई समायोजन | हाथ का कर्क | |||||
| पीसीबी दिशा | बाएं से दाएं या दाएं से बाएं | |||||
| ट्रांसमिशन ऊंचाई | 900 ± 20 मिमी | |||||
| प्रसारण गति | 0.5-20 मीटर प्रति मिनट समायोज्य | |||||
| पटरियों का स्थिर पक्ष | विकल्प के लिए सामने की ओर फिक्स्ड ((या पीछे की ओर फिक्स्ड) | |||||
| मशीन की लंबाई | 0.5M/0.6M/0.8M/1M/1.5M | |||||
| विकल्प | प्रकाश, प्रशंसक, आवर्धक, कवर, निरीक्षण | |||||
| संचार संकेत | SMEMA | |||||
1. मुख्य रूप से एसएमटी उत्पादन लाइन उपकरण और स्थानांतरण, स्टॉप बोर्ड समारोह के बीच उपकरण लिंक में प्रयोग किया जाता है.
2. पता लगाने, कार्य स्विचिंग, एनजी, डेटा मेमोरी और अन्य कार्यों को बढ़ाने की आवश्यकता के अनुसार।
3उपकरण की स्थिरता सुनिश्चित करने के लिए उच्च शक्ति उपकरण शरीर।
4चिकनी स्टेनलेस स्टील के पेंच रेल की चौड़ाई को समायोजित कर सकते हैं।
5पीसीबी जाम होने से बचने के लिए ट्रांसफर ट्रैक बनाने के लिए विशेष एल्यूमीनियम स्लॉट का प्रयोग करें।
6नियंत्रण प्रणाली मानक एसएमईएमए सिग्नल इंटरफेस के साथ पीएलसी नियंत्रित है।
8कार्य तालिका प्लेट, प्रकाश व्यवस्था, स्थैतिक धूल कवर, शीतलन पंखे को आवश्यकता के अनुसार जोड़ा जा सकता है।
9विभिन्न रूपों को ग्राहक की साइट आकार योजना या उत्पाद उत्पादन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, ताकि ग्राहक को सबसे उचित संरचना चुनने में सुविधा हो।
