| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आरए |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

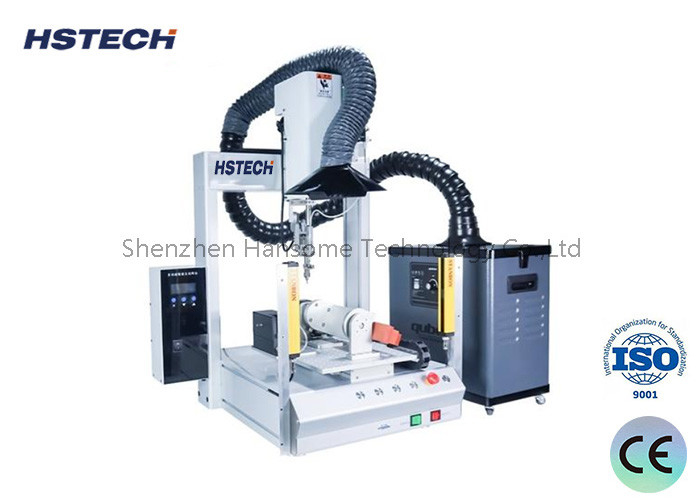

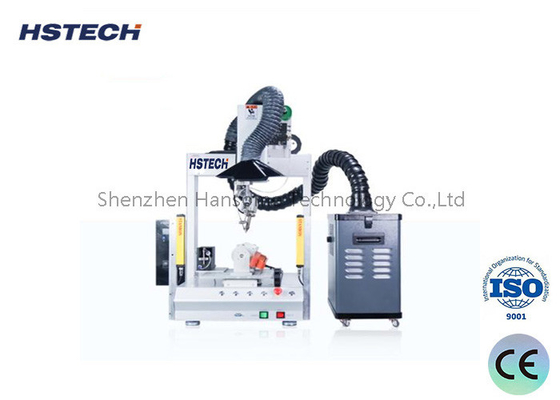

अनुकूलित स्वचालित सोल्डरिंग रोबोट बेहतर वायु वातावरण के लिए स्मॉग क्लीनर के साथ
परिचय:
यह स्वचालित मिलाप मशीन एक विशेष अनुकूलित मिलाप मशीन है, जो उत्पादन कारखानों में बेहतर वायु वातावरण बनाए रखने के लिए मिलाप धुएं को साफ करने के लिए एक स्मॉग क्लीनर से लैस है।
यह मशीन कुछ यूरोपीय देशों में एक सामान्य आवश्यकता है, और यह दुनिया भर में एक प्रवृत्ति बन गई है। क्लीनर में पाइप में एक स्मॉग सक्शन है जो सोल्डर टिप के शीर्ष पर स्थापित है,और सोल्डर टिप के साथ एक साथ चल रहा है, इस विधि के माध्यम से क्लीनर अधिकांश धुएं को चूसा जा सकता है, हवा को साफ और अधिक स्वस्थ रख सकता है।
मूल संरचना:
4-अक्षीय रोबोटिक आर्म संरचना बहु-आयामी वेल्डिंग क्रियाओं को महसूस कर सकती है।
उच्च परिशुद्धता वाले वेल्डिंग हेड से लैस वेल्डिंग मापदंडों को सटीक रूप से नियंत्रित किया जा सकता है।
धूल इकट्ठा करने और वेल्डिंग धुएं को फ़िल्टर करने के लिए एकीकृत धुआं शुद्धिकरण उपकरण।
समग्र डिजाइन कॉम्पैक्ट है, छोटे पदचिह्न के साथ, डेस्कटॉप उपयोग के लिए उपयुक्त है।
मुख्य विशेषताएं:
उच्च स्तर का स्वचालनःवेल्डिंग प्रक्रिया मैन्युअल हस्तक्षेप के बिना स्वचालित रूप से पूरी होती है।
स्थिर वेल्डिंग गुणवत्ता:वेल्डिंग बिंदुओं की विश्वसनीयता सुनिश्चित करने के लिए वेल्डिंग मापदंडों को सटीक रूप से नियंत्रित करें।
मानव बोझ को कम करना:हाथ से काम करने की कोई आवश्यकता नहीं है, जिससे श्रमिकों की श्रम तीव्रता बहुत कम हो जाती है।
उत्पादन दक्षता में सुधारःएक ही यंत्र से बड़े पैमाने पर वेल्डिंग कार्य जल्दी पूरा हो सकते हैं।
धुआं शुद्धिकरण:श्रमिकों के हानिकारक गैसों के संपर्क को कम करने के लिए निर्मित धुआं शुद्धिकरण प्रणाली।
मुख्य कार्य:
स्वचालित रूप से वेल्डिंग बिंदु की स्थिति की पहचान और पता लगाएं और वेल्डिंग क्रियाओं को सटीक रूप से निष्पादित करें।
वेल्डिंग गुणवत्ता सुनिश्चित करने के लिए वेल्डिंग वोल्टेज, वर्तमान, समय और अन्य मापदंडों का प्रोग्राम करने योग्य नियंत्रण।
वास्तविक समय में वेल्डिंग धुएं को अवशोषित करने और फ़िल्टर करने के लिए निर्मित उच्च प्रदर्शन धुआं निकालने वाला उपकरण।
स्वचालित खिला, क्लैंपिंग, पीछे हटने और अन्य कार्यों के साथ, यह पूरी तरह से स्वचालित वेल्डिंग का एहसास कर सकता है।
विभिन्न आवश्यकताओं को पूरा करने के लिए कई वेल्डिंग मोड, जैसे एकल-स्पॉट वेल्डिंग, निरंतर वेल्डिंग आदि का समर्थन करता है।
अनुप्रयोग परिदृश्य:
व्यापक रूप से इलेक्ट्रॉनिक उत्पाद विनिर्माण में एसएमटी और डीआईपी वेल्डिंग में प्रयोग किया जाता है।
छोटे इलेक्ट्रॉनिक घटकों जैसे मोबाइल फोन, कंप्यूटर और घरेलू उपकरणों को वेल्डिंग के लिए उपयुक्त है।
इसका उपयोग अन्य इलेक्ट्रॉनिक उत्पादों जैसे पीसीबी बोर्ड और एफपीसी लचीले सर्किट बोर्ड को वेल्ड करने के लिए भी किया जा सकता है।
Smg क्लीनर विनिर्देश:
| मॉडल | H100A | H200A |
| वोल्टेज | 220V/110V,50/60Hz | 220V/110V,50/60Hz |
| शक्ति | 100W | 200W |
| पाइप का आकार | व्यास 75mm, लंबाई 1400mm | व्यास 75mm, लंबाई 1400mm |
| शोर | <42dB | <50dB |
| हवा का आयतन | 250m3/h | 370m3/h |
| वजन | 15 किलो | 17 किलो |
| मशीन के शरीर का आकार | 420*245*450 मिमी | 420*245*450 मिमी |
मशीन की विशेषताएंः
1, 4अक्ष कार्य, X/Y/Z और R घूर्णन चल रहा है, कई कोण मिलाप उद्देश्य को प्राप्त।
2, नाइट्रोजन के बिना लोहे का लोहे का लोहा, बहुत सुरक्षा और पर्यावरण संरक्षण।
3, मिलाप सिर को बहु-दिशात्मक रूप से समायोजित किया जा सकता है, जो पीसीबी और घटकों को क्षति से बचा सकता है।
4, उत्पाद की कुंजी स्थिति संरेखित करने के लिए आधार बिंदु के रूप में लोहे के सिर का उपयोग करें, दर्ज कुंजी दबाएं, कार्यक्रम स्वचालित रूप से प्रणाली में इस बिंदु उत्पन्न होगा,फिर बिंदु के बारे में डेटा सेट और इतने पर.
5उच्च परिशुद्धता वाले स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव सिस्टम का उपयोग करना और गति की स्थिति सटीकता और दोहराव को प्रभावी ढंग से सुधारने के लिए उन्नत गति नियंत्रण एल्गोरिदम।
6, स्वचालित सफाई कार्य के साथ मशीन, जो मिलाप प्रसंस्करण को अधिक स्थिर बना सकती है, और मिलाप लोहे के जीवनकाल को बढ़ा सकती है।
7, हैंडहेल्ड एलसीडी शिक्षण लटकन के साथ, प्रोग्रामिंग सरल और सीखने में आसान है।
विनिर्देश:
| मॉडल | HS-S331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| एक्स/वाई/जेड कार्य सीमा | 300*300*100 मिमी |
| आर अक्ष | 360 डिग्री |
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड |
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| प्रोग्रामिंग | शिक्षक लटकन |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
| लौह टिन की सफाई | वायु सफाई/वायुगत |
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वजन | 48 किलो |
| मशीन का आयाम | 520*585*800 मिमी |
आवेदनः
इलेक्ट्रॉनिक विनिर्माण उद्योगः
विभिन्न इलेक्ट्रॉनिक उत्पादों जैसे पीसीबी बोर्ड और इलेक्ट्रॉनिक घटकों के स्वचालित वेल्डिंग के लिए प्रयोग किया जाता है।
यह उत्पाद की गुणवत्ता में सुधार के लिए उच्च परिशुद्धता और उच्च दोहरावदार वेल्डिंग प्राप्त कर सकता है।
श्रम लागत में बचत और उत्पादन दक्षता में सुधार।
मोल्ड निर्माण उद्योग:
मोल्ड भागों और छोटे धातु भागों के वेल्डिंग प्रसंस्करण के लिए लागू किया।
यह जटिल वेल्डिंग पथों को पूरा कर सकता है और वेल्डिंग गुणवत्ता में सुधार कर सकता है।
कुशल श्रमिकों पर निर्भरता कम करना और उत्पादन चक्र को छोटा करना।
चिकित्सा उपकरणों का निर्माण:
चिकित्सा उपकरणों और सटीक उपकरणों जैसे छोटे भागों के वेल्डिंग प्रसंस्करण के लिए प्रयोग किया जाता है।
वेल्डिंग की गुणवत्ता सुनिश्चित करना और चिकित्सा उद्योग की सख्त आवश्यकताओं को पूरा करना।
उत्पादन के स्वचालन के स्तर में सुधार और वितरण चक्र को छोटा करना।
एयरोस्पेस विनिर्माण:
एयरोस्पेस क्षेत्र में छोटे भागों के उच्च परिशुद्धता वेल्डिंग के लिए उपयुक्त।
यह विश्वसनीयता और स्थिरता के लिए एयरोस्पेस उद्योग की सख्त आवश्यकताओं को पूरा कर सकता है।
उत्पादन दक्षता में सुधार और श्रम लागत में कमी।
अनुसंधान प्रयोगशाला:
प्रयोगशाला उपकरणों और उपकरणों और छोटे भागों के वेल्डिंग अनुसंधान के लिए प्रयोग किया जाता है।
यह जटिल वेल्डिंग प्रयोग कर सकता है और अनुसंधान दक्षता में सुधार कर सकता है।
मैन्युअल वेल्डिंग के कारण होने वाली ऑपरेशनल त्रुटियों से बचें।
