| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सीवीएन350 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

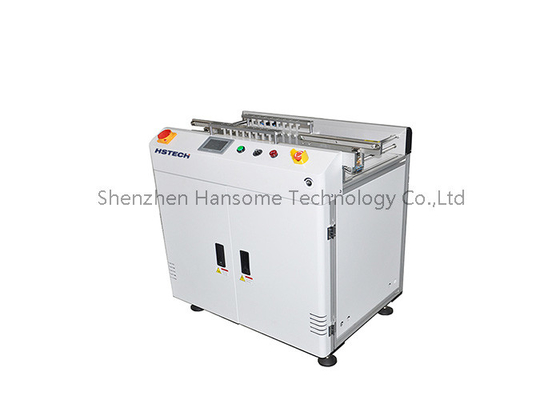

पैनासोनिक पीएलसी नियंत्रित पीसीबी रिजेक्ट कन्वेयर पीसीबी हैंडलिंग उपकरण गैर-योग्य पीसीबी वर्गीकरण के लिए
परिचय
पीसीबी रिजेक्ट कन्वेयर एक ट्रांसमिशन डिवाइस है जिसका विशेष रूप से परीक्षण या निरीक्षण किए गए अयोग्य प्रिंटेड सर्किट बोर्ड (पीसीबी) को संभालने के लिए उपयोग किया जाता है।
इसके मुख्य कार्य इस प्रकार हैं:
मूल संरचना:
ऑटोमेशन उपकरण जिसमें कन्वेयर बेल्ट, ड्राइव मोटर, सेंसर और अन्य घटक शामिल हैं।
वास्तविक आवश्यकताओं के आधार पर कन्वेयर बेल्ट को क्षैतिज या झुकाव में सेट किया जा सकता है।
पात्र/अयोग्य सर्किट बोर्डों का पता लगाने और भेद करने के लिए इलेक्ट्रॉनिक सेंसर या यांत्रिक स्विच से लैस।
मुख्य विशेषताएं:
उच्च स्तर का स्वचालनः सर्किट बोर्डों के स्वचालित संचरण को प्राप्त करने के लिए किसी मानव हस्तक्षेप की आवश्यकता नहीं होती है।
दक्षता में सुधारः मैन्युअल ऑपरेशन समय और श्रम तीव्रता को बहुत कम करें।
त्रुटियों को कम करनाः स्वचालित पहचान और वर्गीकरण के माध्यम से मैनुअल ऑपरेशन त्रुटियों से बचें।
मजबूत अनुकूलन क्षमताः विभिन्न आकारों और संरचनाओं के सर्किट बोर्डों को संभाल सकती है।
उच्च विश्वसनीयताः उपकरण की संरचना सरल है और स्थिर और विश्वसनीय संचालन है।
कार्य सिद्धांत:
जब उत्पादन लाइन पर अयोग्य सर्किट बोर्ड का पता चलता है, तो सेंसर सिग्नल ट्रिगर हो जाता है।
नियंत्रण प्रणाली कन्वेयर बेल्ट को स्वचालित रूप से निर्दिष्ट क्षेत्र में अयोग्य सर्किट बोर्डों को स्थानांतरित करने के लिए चलाती है।
स्वयंचलित छँटाई प्राप्त करने के लिए योग्य बोर्ड मूल संचरण मार्ग को बनाए रखते हैं।
अयोग्य बोर्डों को बाद के प्रसंस्करण के लिए स्क्रैप क्षेत्र या पुनर्मिलन क्षेत्र में भेजा जाता है।
अनुप्रयोग परिदृश्य:
व्यापक रूप से विभिन्न इलेक्ट्रॉनिक उत्पादों के पीसीबी विनिर्माण के गुणवत्ता निरीक्षण लिंक में प्रयोग किया जाता है।
इसका उपयोग पूर्ण स्वचालित छँटाई प्राप्त करने के लिए एओआई, आईसीटी और अन्य निरीक्षण उपकरणों के साथ मिलकर किया जा सकता है।
इसका उपयोग पीसीबी पुनर्मिलन लाइनों या पैनल पृथक्करण लाइनों में अपशिष्ट उत्पादों को ले जाने के लिए भी किया जा सकता है।
विशेषताएं
1, अस्वीकार, निरीक्षण और बायपास मोड सभी उपलब्ध हैं।
2मॉड्यूलर डिजाइन।
3, स्थिरता मजबूत डिजाइन द्वारा बढ़ाई गई है।

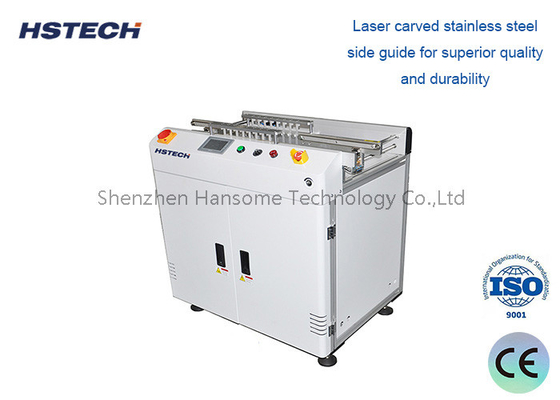

4उच्च गुणवत्ता और स्थायित्व के लिए लेजर से नक्काशीदार स्टेनलेस स्टील साइड गाइड।
5, एर्गोनोमिक डिजाइन आर्मरेस्ट।
6, चिकनी और समानांतर चौड़ाई समायोजन ((लीड पेंच) ।
7, अनुरोध पर विभिन्न लंबाई उपलब्ध है।
8, परिवर्तनीय गति नियंत्रण।
9,एसएमईएमए संगत।
विनिर्देश
| मॉडल | एचएस-सीवीएन 350 | HS-CVN460 |
| कुशल पीसीबी लंबाई | 50*50~450*350 मिमी | 50*50~550*460 मिमी |
| मशीन का आयाम | 1000*690*930 मिमी | 1000*800*930 मिमी |
| वजन | 70 किलो | 90 किलो |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L (वैकल्पिक) |
| परिवहन गति | 0.5~20 मी/मिनट या निर्दिष्ट करें |
| विद्युत आपूर्ति | AC100-230V,50/60Hz,एक चरण |
| बिजली की खपत | 100 वीए अधिकतम |
| वायु दबाव | 4-6bar |
| वायु खपत | अधिकतम 10L/मिनट |
| संचार | SMEMA |
रेल परिवहन
उठाने की संरचना
विद्युत नियंत्रण
