| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर/एचएस-डीएस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

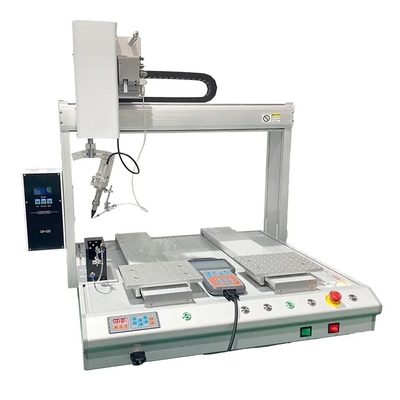

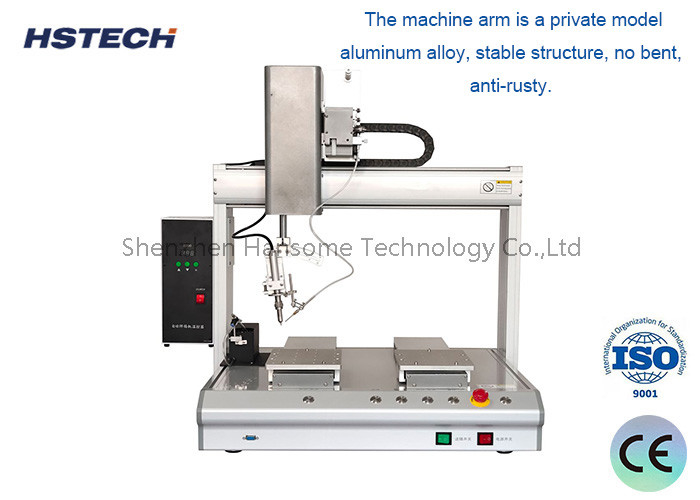

उच्च परिशुद्धता स्वचालित सोल्डरिंग रोबोट डेस्कटॉप सोल्डरिंग मशीन 4 अक्ष Hiwin गाइड
परिचय
यह स्वचालित डेस्कटॉप प्रकार की मिलाप मशीन एक गर्म बिक्री उत्पाद है, जो मैनुअल प्रोग्रामिंग के लिए शिक्षण बॉक्स का उपयोग करके, मशीन को चलाने के लिए उच्च गुणवत्ता वाले स्टेपर मोटर और टाइमिंग बेल्ट को अपनाती है।मशीन में एकल या डुलबे कार्य स्टेशन के विकल्प हैं, साथ ही यात्रा रेंज मानक 300*300 मिमी है, इसे ग्राहक की उत्पाद आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है।
विशेषताएं
1, यह 4Axis काम कर रहा है, एक्स / वाई / जेड और आर घूर्णन चल रहा है, कई कोण मिलाप उद्देश्य को प्राप्त।
2, मशीन में स्वचालित सफाई कार्य है, नाइट्रोजन के बिना मिलाप लोहा/टिप, बहुत सुरक्षा और पर्यावरण संरक्षण,
3, ताइवान ब्रांड Hiwin रैखिक गाइड मशीन चल प्रणाली में इस्तेमाल किया, उच्च परिशुद्धता और उच्च सटीकता।
4, मशीन नियंत्रण प्रणाली बनाने के लिए बहुत परिपक्व नियंत्रण बोर्ड का उपयोग करना, पीएलसी का उपयोग करने के लिए भी उपलब्ध है।
5, उत्पाद की कुंजी स्थिति संरेखित करने के लिए आधार बिंदु के रूप में लोहे के सिर का उपयोग करें, दर्ज कुंजी दबाएं, कार्यक्रम स्वचालित रूप से प्रणाली में इस बिंदु उत्पन्न होगा,फिर बिंदु के बारे में डेटा सेट और इतने पर.
6उच्च परिशुद्धता वाले स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव सिस्टम का उपयोग करना और गति की स्थिति सटीकता और दोहराव को प्रभावी ढंग से सुधारने के लिए उन्नत गति नियंत्रण एल्गोरिदम।
7, स्वचालित सफाई कार्य के साथ मशीन, जो मिलाप प्रसंस्करण को अधिक स्थिर बना सकती है, और मिलाप लोहे के जीवनकाल को बढ़ा सकती है।
8, हैंडहेल्ड एलसीडी शिक्षण लटकन के साथ, प्रोग्रामिंग सरल, उच्च परिशुद्धता और सीखने में आसान है।
विनिर्देश
| मॉडल | HS-S331R/HS-DS331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| एक्स/वाई/जेड कार्य सीमा | 300*300*100 मिमी |
| आर अक्ष | 360 डिग्री |
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड |
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| प्रोग्रामिंग | शिक्षक लटकन |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
| दस्तावेज समर्थन | सीएडी, कोरलड्राउ |
| लौह टिन की सफाई | वायु सफाई/वायुगत |
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वजन | 48 किलो |
| मशीन का आयाम | 520*585*800 मिमी |
1उच्च सटीकता नियंत्रण प्रणाली
स्वचालित डिस्पेंसर बहुत तेज़ और सीधे उत्पाद के लिए प्रोग्राम करने में आसान हो सकता है, और बिंदु नियंत्रण और समन्वय इनपुट के बीच लचीला स्विचिंग प्राप्त कर सकता है।एक ही समय में भी जल्दी से ग्राफिक्स के विभिन्न प्रकार के साथ सौदा कर सकते हैं, के अलावा सटीक और गति और गोंद की मात्रा के लिए सुविधाजनक नियंत्रण, इसके अलावा इस प्रणाली भी मंच रेंज, गति और भार और अन्य मापदंडों सेट कर सकते हैं,ताकि डिस्पेंसिंग ऑपरेशन का बेहतर नियंत्रण प्राप्त हो सके।.
2, उच्च विस्तार क्षमता
मल्टी-हेड कंट्रोल और मल्टी-आउटपुट कंट्रोल के साथ ऑटोमैटिक डिस्पेंसर, साथ ही ब्लोइंग और ड्रॉइंग और उत्पादन लाइन कंट्रोल और विस्तार की अन्य डिग्री विशेषताएं,इसके अतिरिक्त पूरी तरह से स्वचालित डिस्पेंसर नियंत्रण प्रणाली में उच्च स्तर की स्केलेबिलिटी हैचाहे उत्पाद उन्नयन के लिए हो या उत्पादन प्रक्रिया में सुधार के लिए, यह स्वचालित डिस्पेंसर लचीला और तेजी से अनुकूलन कर सकता है।
3, उत्तम समाधान
पूरी तरह से स्वचालित डिस्पेंसर नियंत्रण प्रणाली में एक बुद्धिमान नियंत्रक, एडाप्टर बोर्ड और अधिक कार्यात्मक सीएडी रूपांतरण सॉफ्टवेयर और ऑफलाइन नियंत्रण प्रणाली और अन्य घटक शामिल हैं।जबकि वहाँ अन्य वैकल्पिक सामान की एक किस्म हैं, नया स्वचालित डिस्पेंसर प्रसंस्करण मोड, सीएडी मोड और विभिन्न प्रसंस्करण या प्रोग्रामिंग विधियों का भी समर्थन कर सकता है।यह उपकरण भी विभिन्न dispensing आवश्यकताओं के साथ विभिन्न उद्योगों के लिए एक पूर्ण समाधान प्रदान कर सकते हैं.
www.DeepL.com/Translator के साथ अनुवादित (मुफ्त संस्करण)
आवेदन
मैनुअल सोल्डरिंग:
डेस्कटॉप सोल्डरिंग मशीनों का उपयोग कुछ छोटे बैचों, विशेष आकारों या घटकों के मैन्युअल सोल्डरिंग के लिए किया जा सकता है जिन्हें स्वचालित करना मुश्किल है।
यह लचीला मैनुअल ऑपरेशन स्वचालित प्लेसमेंट की सीमाओं को पूरा करता है।
मरम्मत मिलाप:
डेस्कटॉप सोल्डरिंग मशीनों का उपयोग पीसीबी या इलेक्ट्रॉनिक उत्पादों की मरम्मत सोल्डरिंग के लिए किया जा सकता है, जैसे क्षतिग्रस्त घटकों को बदलना, ढीले कनेक्शनों को फिर से सोल्ड करना आदि।
उत्पादन लाइन के सुचारू संचालन को सुनिश्चित करने के लिए मरम्मत मिलाप एक महत्वपूर्ण हिस्सा है।
नमूना बनाना:
उत्पाद विकास के चरण के दौरान, डेस्कटॉप सोल्डरिंग मशीनों का उपयोग छोटे बैच नमूने या प्रोटोटाइप बनाने के लिए किया जा सकता है।
यह डिजाइन योजना को सत्यापित करने और बाद में बड़े पैमाने पर उत्पादन के लिए तैयार करने में मदद करता है।
विशेष प्रक्रिया:
कुछ विशेष मिलाप प्रक्रियाओं, जैसे कि ठीक पिच मिलाप, सीसा मुक्त मिलाप, आदि, के लिए डेस्कटॉप मिलाप मशीनों के उपयोग की आवश्यकता हो सकती है।
यह लचीला मिलाप उपकरण उत्पादन लाइन की विशेष आवश्यकताओं को पूरा कर सकता है।
प्रशिक्षण अभ्यास:
डेस्कटॉप सोल्डरिंग मशीनों का उपयोग अक्सर एसएमटी प्रक्रिया प्रशिक्षण के लिए किया जाता है ताकि ऑपरेटरों को मैनुअल सोल्डरिंग के व्यावहारिक कौशल में महारत हासिल हो सके।
कुशल ऑपरेटर उत्पादन लाइन के स्थिर संचालन को सुनिश्चित करने की कुंजी हैं।
सहायक कार्य:
कुछ डेस्कटॉप सोल्डरिंग मशीनों में सोल्डरिंग की गुणवत्ता और दक्षता में सुधार के लिए सोल्डरिंग लोहे के तापमान नियंत्रण और सोल्डर की आपूर्ति जैसे सहायक कार्य भी हैं
