| ब्रांड नाम: | HSTECH |
| एमओक्यू: | 1SET |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

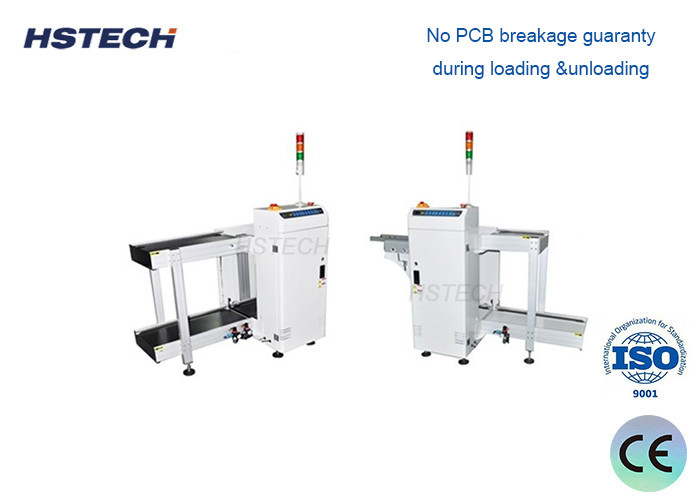

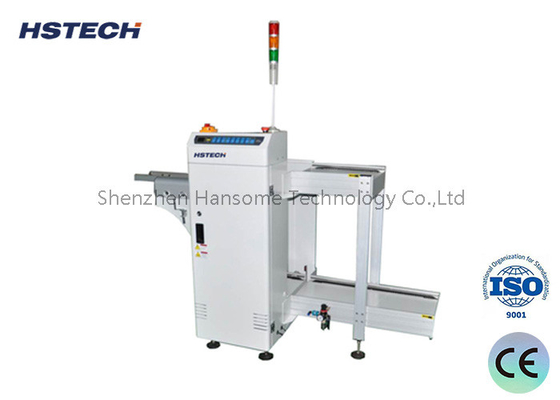

डबल ट्रैक 6 मैगजीन लोडिंग क्षमता पीसीबी अनलोडर पीएलसी नियंत्रण प्रणाली के साथ
पेश करनाः
इस इकाई का उपयोग दो ट्रैक उपकरणों से एक ही समय में दो पत्रिकाओं में पीसीबी एकत्र करने के लिए किया जाता है।
अनलोडिंग मशीन का काम करने का सिद्धांत
बोर्ड प्राप्ति तंत्र
एसएमटी अनलोडर एक बोर्ड रिसीवर तंत्र का उपयोग करता है जैसे कि एक रोबोट या एक कन्वेयर बेल्ट माउंट पीसीबी को माउंटर से निकालने के लिए।
रोबोट आमतौर पर पीसीबी को मजबूती से पकड़ने के लिए वैक्यूम अवशोषण का उपयोग करता है।
हस्तांतरण तंत्र
अनलोडर कनेक्टेड पीसीबी को निर्दिष्ट आउटपुट या अगले स्टेशन पर स्थानांतरित करेगा।
घटक स्थिति विचलन से बचने के लिए स्थानांतरण प्रक्रिया के दौरान पीसीबी की क्षैतिज स्थिरता बनाए रखी जाएगी।
सटीक स्थिति
अनलोडिंग मशीनों में आमतौर पर वास्तविक समय में पीसीबी की स्थिति और कोण की निगरानी के लिए एक दृश्य पहचान प्रणाली होती है।
नियंत्रण प्रणाली प्रतिक्रिया डेटा के आधार पर पीसीबी के स्थानांतरण और प्लेसमेंट को सटीक रूप से नियंत्रित कर सकती है।
उच्च स्तर का स्वचालन
अधिकांश आधुनिक एसएमटी अनलोडिंग मशीनों ने बिना मैन्युअल हस्तक्षेप के पूरी तरह से स्वचालित संचालन प्राप्त किया है।
पीसीबी को तेजी से और कुशलता से माउंटर से अगली प्रक्रिया में स्थानांतरित किया जा सकता है।
माउंटर के साथ समन्वय
अनलोडिंग मशीन के कामकाजी क्रम को पूर्ववर्ती माउंटर के साथ समन्वित किया जाना चाहिए।
यह सुनिश्चित करना कि पीसीबी को एक प्रक्रिया से दूसरी प्रक्रिया में निरंतर और निर्बाध रूप से स्थानांतरित किया जा सके।
विशेषताएं:
1पीएलसी नियंत्रण प्रणाली
2, दोहरी पटरियों और दोहरी लिफ्ट प्लेटफार्मों का डिजाइन
3, 6 मैगज़ीन लोड करने की क्षमता
4, पीसीबी को सुचारू रूप से और स्थिर रूप से प्रसारित करने के लिए डिजाइन गैस सर्किट
5, मानक SMEMA
विनिर्देशः
| प्रकार | डीयू-250 | डीयू-300 | डीयू-400 | डीयू-500 |
| विद्युत आपूर्ति | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| वायु आपूर्ति | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| पीसीबी आकार ((मिमी) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| पीसीबी दिशा | बाएं से दाएं या दाएं से बाएं | बाएं से दाएं या दाएं से बाएं | बाएं से दाएं या दाएं से बाएं | बाएं से दाएं या दाएं से बाएं |
| मैगज़ीन का आकार ((मिमी) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| कदम की ऊँचाई (मिमी) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| परिवहन ऊँचाई ((मिमी) | 900±20 | 900±20 | 900±20 | 900±20 |
| प्रसारण गति | 6m/S | 10m/S | 10m/S | 10m/S |
| मुख्य मोटर शक्ति | 440W | 440W | 440W | 440W |
| मशीन का आकार ((मिमी) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| वजन ((किलोग्राम) | 320 | 350 | 380 | 410 |
आवेदनः
इलेक्ट्रॉनिक विनिर्माण उद्योगः
पीसीबी बोर्डों और इलेक्ट्रॉनिक घटकों जैसे वर्कपीस के स्वचालित अनलोडिंग के लिए लागू।
एसएमटी उत्पादन लाइनों, असेंबली लाइनों और अन्य उपकरणों के साथ इस्तेमाल किया जा सकता है।
ऑटोमोबाइल विनिर्माण उद्योग:
ऑटोमोबाइल पार्ट्स और कार के घटकों जैसे वर्कपीस के स्वचालित अनलोडिंग के लिए लागू।
उत्पादन लाइन की लचीलापन और दक्षता में सुधार करता है।
यांत्रिक प्रसंस्करण क्षेत्र:
धातु के भागों और प्लास्टिक उत्पादों जैसे काम के टुकड़ों को उतारने के लिए लागू।
सीएनसी मशीनिंग केंद्रों, इंजेक्शन मोल्डिंग मशीनों और अन्य उपकरणों के साथ इस्तेमाल किया जा सकता है।
घरेलू उपकरण विनिर्माण उद्योगः
घरेलू उपकरणों जैसे कि वाशिंग मशीन, रेफ्रिजरेटर, एयर कंडीशनर आदि को उतारने पर लागू होता है।
उत्पादन स्वचालन के स्तर में सुधार करता है।
पैकेजिंग उद्योग:
विभिन्न उत्पादों के स्वचालित पैलेटिंग, पैकिंग और अन्य कार्यों के लिए लागू।
पैकेजिंग दक्षता और उत्पाद स्थिरता में सुधार करता है।
उत्पाद पैकेजिंगः
