| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-530 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

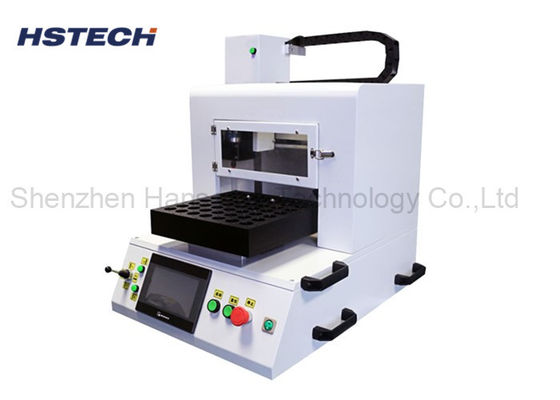

डेस्कटॉप पर स्टैम्प होल वक्र पीसीबी के लिए 3 अक्ष संचालित प्रणाली के साथ मिनी पीसीबी राउटर मशीन
परिचय
यह स्वचालित पीसीबी रूटर मशीन एक मिनी स्वचालित रूटर मशीन है, डेस्कटॉप प्रकार को अपनाती है, 3 अक्ष संचालित प्रणाली का उपयोग करती है, पीसीबी फिक्स्चर को अनुकूलित करती है,मैनुअल लोड और स्वचालित depaneling के लिए पीसीबी को उतारनेयह एक आसान और लागत प्रभावी पीसीबी रूटर मशीन है।
पीसीबी (प्रिंट सर्किट बोर्ड) राउटर, जिसे पीसीबी मिलिंग मशीन के रूप में भी जाना जाता है, एक मशीन है जिसका उपयोग विशेष रूप से प्रिंट सर्किट बोर्ड बनाने के लिए किया जाता है। वे इलेक्ट्रॉनिक्स निर्माण में एक महत्वपूर्ण भूमिका निभाते हैं,बहुपरत पीसीबी के अवांछित भागों को हटाने जैसे कार्यों में प्रयोग किया जाता है, सर्किट के निशान बनाने, छेद खोलने, और आकार अनुकूलित।
पीसीबी राउटर सर्किट बोर्ड विनिर्माण प्रक्रिया में निम्नलिखित महत्वपूर्ण भूमिका निभाते हैंः अतिरिक्त सामग्री को हटाना, सर्किट के निशान बनाना, छेद खोलना और आकार अनुकूलित करना
पीसीबी रूटर का व्यापक रूप से इलेक्ट्रॉनिक विनिर्माण और सर्किट बोर्ड विनिर्माण में उपयोग किया जाता है, जिसमें निम्नलिखित अनुप्रयोग क्षेत्रों तक सीमित नहीं हैंः इलेक्ट्रॉनिक उपकरण निर्माण,संचार उपकरण, औद्योगिक नियंत्रण प्रणाली, चिकित्सा उपकरण, एयरोस्पेस और रक्षा।
मुख्य विशेषताएं
1, 3 अक्षीय संचालित प्रणाली, चरण मोटर का उपयोग कर।
2, लचीला डेस्कटॉप प्रकार, स्थानांतरित करने और समायोजित करने में आसान।
3, धूल-संग्रहक से लैस, ऑपरेशन टेबल को साफ रखें।
4, जब depaneling अलग, बस स्थिरता को बदलने और अलग कार्यक्रम आयात.
5, सभी गाइड और पेंच लीड पेंच धूल-सबूत हैं, मशीन ऑपरेटिंग सटीकता सुनिश्चित करें।
6,एफपीसी बोर्ड, एल्यूमीनियम बोर्ड, एफआर4, आदि को अलग करने के लिए उपयुक्त है।
विसर्जन
| मॉडल | आरएम-560 | ||
| चालित मोटर | स्टेप मोटर | ||
| स्पिंडल रूटिंग गति | 50000rpm | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| काटने की गति | अधिकतम 100 मिमी/सेकंड,पीसीबी सामग्री के आधार पर | ||
| संकल्प | <0.01 मिमी | ||
| चलती सीमा | 300*300*700 मिमी | ||
| ड्राइविंग सिस्टम | चरण मोटर द्वारा संचालित एक्स/वाई/जेड अक्ष | ||
| बोर्ड की स्थिति | अनुकूलित जुड़नार | ||
| पीसीबी की मोटाई | 0.4~4 मिमी | ||
| लोड/अनलोड करने की विधि | मैनुअल | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
आवेदनः
पीसीबी बोर्ड काटना
डेस्कटॉप राउटर पीसीबी बोर्डों और अलग-अलग भागों जैसे मदरबोर्ड और सर्किट बोर्डों को जल्दी और सटीक रूप से काट सकता है।
जटिल आकारों को डिजाइन चित्रों के अनुसार काटा जा सकता है।
स्लॉट और छेद प्रसंस्करण
सर्किट लेआउट की आवश्यकताओं को पूरा करने के लिए पीसीबी बोर्डों पर विभिन्न स्लॉट, ग्रूव और छेद बनाए जा सकते हैं।
ये प्रक्रियाएं घटकों को स्थापित करने और तारों को मार्ग देने में मदद करती हैं।
किनारे काटना
राउटर पीसीबी बोर्डों के किनारों को काट और पॉलिश कर सकता है ताकि उत्पाद की उपस्थिति की गुणवत्ता में सुधार हो सके।
पीसीबी बोर्डों पर बर्स और मोटे किनारों को हटाया जा सकता है।
छोटे बैचों का उत्पादन
डेस्कटॉप राउटर छोटे बैच पीसीबी प्रसंस्करण के लिए उपयुक्त हैं, जिसमें मजबूत लचीलापन और ग्राहक की जरूरतों का तेजी से जवाब देने की क्षमता है।
बड़े सीएनसी उपकरणों की तुलना में, निवेश लागत कम है और यह छोटे और मध्यम आकार के इलेक्ट्रॉनिक विनिर्माण कंपनियों के लिए उपयुक्त है।
प्रोटोटाइप उत्पादन
उत्पाद विकास के प्रारंभिक चरणों में, डेस्कटॉप राउटर का उपयोग परीक्षण और सत्यापन के लिए प्रोटोटाइप बनाने के लिए किया जा सकता है।
यह विकास चक्र को छोटा करने और बाजार में नए उत्पादों को लाने में तेजी लाने में मदद करता है।
मशीन का विवरण
