| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-500एलसी |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

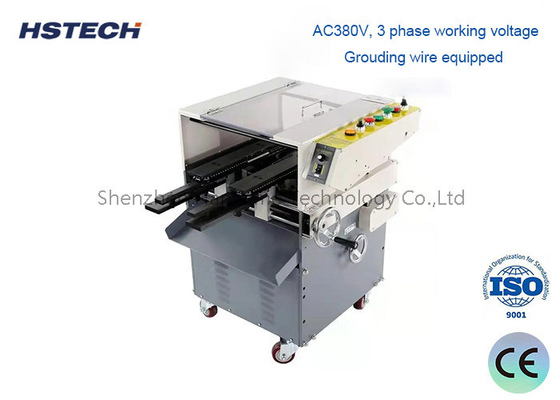

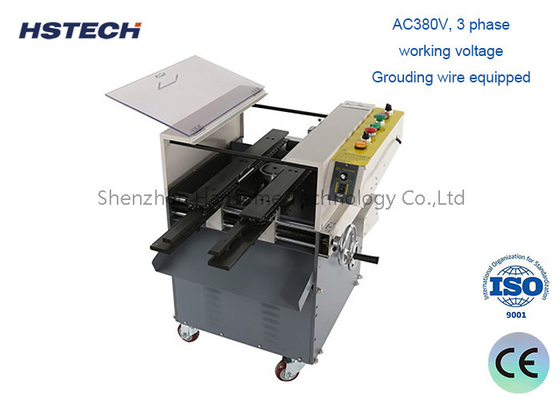

पीसीबी लीड कटिंग मशीन 8/10इंच ब्लेड मैक्स 250 मिमी SMT मशीन भागों के लिए चौड़ाई समायोज्य गति
परिचय
इस मशीन का उपयोग पीसीबीए के अतिरिक्त पिन/लीड को वेव सोल्डरिंग के बाद काटने के लिए किया जाता है और इसमें दो भाग होते हैंः पीसीबी फिक्सिंग और ब्लेड फिक्सिंग।पीसीबी एक श्रृंखला द्वारा ले जाया जाता है और दोनों पक्षों पर पकवानों और पीसीबी के नीचे स्थित अंगूठे द्वारा तय किया जाता है. एक बार ब्लेड तय हो जाने के बाद और ऊंचाई सेट हो जाने के बाद, पीसीबी को स्वचालित लीड कटिंग मशीन में ले जाया जाता है। ब्लेड बहुत कम शोर और उच्च दक्षता के साथ तेजी से और लगातार घूमते हैं।यह एक विरोधी warping डिवाइस के साथ सुसज्जित है यह सुनिश्चित करने के लिए कि कोई क्षति पीसीबीए बोर्ड के कारण है.
विशेषता
1.ईगल पंजा प्रकार के स्क्रैपनेल फिक्स्चर का उपयोग करते हुए, क्लैंपिंग पीसीबी बोर्ड स्वचालित रूप से धक्का दिया जाता है, उच्च स्थिरता। बोर्ड खिला की गति समायोज्य है, धुरी की गति तेज है, कम शोर,उच्च परिशुद्धता और तेज दक्षता.
2यह मॉडल एक जोड़ी कन्वेयर चेन से लैस है, जो पीसीबीए को क्लैंप कर सकती है और इसे उच्च गति से ट्रिम करने के लिए ब्लेड टर्निंग स्थान पर ले जा सकती है।
3.AC380V, तीन चरण कार्य वोल्टेज.
4इस मशीन को ऑटोमैटिक सोल्डरिंग मशीन या एआई मशीन से जोड़ा जा सकता है।
5उच्च स्थिरता, स्वचालित मिलाप मशीन या एआई मशीन से जुड़ा जा सकता है।
6मोड़ को रोकने के लिए मोड़ पीसीबी पर काबू पाने के लिए उपकरण के साथ।
7.इनपुट गति समायोज्य है, अधिकतम गति 3 मीटर/मिनट है.
विनिर्देश
| मॉडल | एचएस-500एलसी |
| शक्ति | AC220, 50/60Hz/380V,50/60Hz |
| पीसीबी का अधिकतम आकार | 400 मिमी ((L) x 250 मिमी ((W) |
| मुख्य अक्ष की गति | 4500/मिनट |
| मुख्य अक्ष मोटर | 3/4 एचपी |
| गाइड रेल की गति | 0-3 एम समायोजित किया जा सकता है |
| न्यूनतम सीसा की ऊँचाई | 1.0-1.5 मिमी मिन |
| मशीन का आयाम | 750*600*860 मिमी |
| शुद्ध भार | 115 किलो |
