| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-जीएच350 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

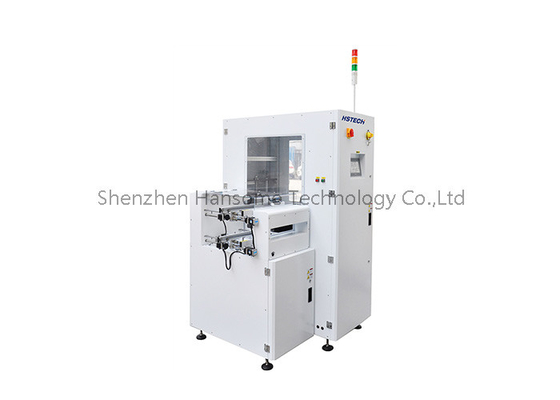

आसान संचालन के लिए उन्नत एलईडी नियंत्रण पीसीबी बफर पीसीबी हैंडलिंग उपकरण
आवेदनः
पीसीबी बफर:
एसपीआई, एओआई और अन्य निरीक्षण उपकरण और मुख्य माउंटिंग उपकरण के बीच एक बफर डिवाइस के रूप में कार्य करता है।
यह उत्पादन लाइन प्रक्रियाओं के निर्बाध कनेक्शन को प्राप्त करने के लिए पीसीबी बोर्डों को अस्थायी रूप से स्टोर और बफर कर सकता है।
यह एसएमटी उत्पादन लाइनों को स्वचालन प्राप्त करने और उत्पादन दक्षता में सुधार करने में मदद करता है।
विशेषताएं:
1. अनुकूल सॉफ्ट टच एलईडी झिल्ली नियंत्रण कक्ष का प्रयोग करें.
2. FIFO, LIFO, लोडर, अनलोडर, रिजेक्ट मोड चयनित है।

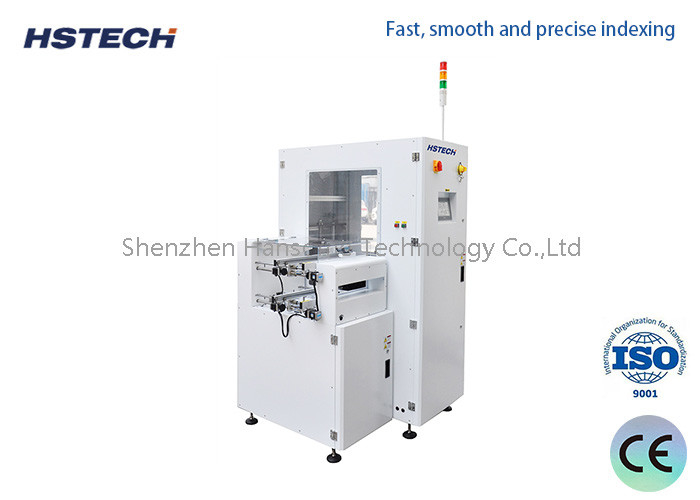

3त्वरित, सुचारू और सटीक अनुक्रमण।
4मैगजीन के संरेखण के लिए वायवीय क्लैंप प्रदान किए गए हैं।
5. न्युमेटिक पुशर का दबाव विनियमित है.
6. थ्रेशोल्ड सिस्टम प्रदान किया गया है.
7अनुरोध पर अतिरिक्त मैगज़ीन बफरिंग क्षमता उपलब्ध है।
8. एसएमईएमए संगत.
तकनीकी विवरण:
| मॉडल | HS-GH350 |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L |
| बोर्ड चक्र का समय | लगभग 20 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| परिचालन पक्ष | सामने की ओर |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 4-6Bar |
| वायु खपत | अधिकतम 10L/मिनट |
| पत्रिकाओं की संख्या | ऊपर:1 पत्रिका, नीचे:1 पत्रिकाएँ |
| संकेत | SMEMA |
| विकल्प | 1, टच स्क्रीन नियंत्रण मोड 2, स्वचालित चौड़ाई समायोजन। 3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा। |
विनिर्देशः
| मॉडल | HS-HC250S | HS-HC330M | HS-HC390L | HS-HC460XL |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 | 535*460*570 मिमी | 535*530*570 मिमी |
| मशीन का आयाम | 1250*1200*1600 मिमी | 1460*1360*1600 मिमी | 1610*1480*1600 मिमी | 1610*1620*1600 मिमी |
| वजन | 170 किलो | 230 किलो | 300 किलो | 330 किलो |
अनुप्रयोग क्षेत्र:
कनेक्टिंग उपकरण के लिए एक बफर डिवाइस के रूप मेंः
पीसीबी बोर्डों का आयात उपप्रवाह निरीक्षण उपकरण (जैसे एसपीआई, एओआई) से उपप्रवाह प्लेसमेंट उपकरण तक किया जाता है।
उत्पादन लाइन की विभिन्न प्रक्रियाओं के बीच निर्बाध कनेक्शन और प्रक्रिया संतुलन प्राप्त करना।
उत्पादन में बाधाओं से बचें और उत्पादन की समग्र दक्षता में सुधार करें।
पीसीबी बोर्ड अस्थायी भंडारण कार्यः
बाद में रखने के लिए अस्थायी रूप से योग्य पीसीबी बोर्डों को स्टोर कर सकता है।
विभिन्न प्रक्रियाओं की उत्पादन गति को बफर करें ताकि डाउनस्ट्रीम उपकरण का निरंतर और स्थिर संचालन सुनिश्चित हो सके।
उत्पादन लाइन के कुल क्षमता उपयोग में सुधार करना।
उत्पादन अनुसूची को अनुकूलित करें:
उत्पादन योजनाओं और वास्तविक समय की जानकारी के अनुसार पीसीबी बोर्डों को बफर जोन में तर्कसंगत रूप से शेड्यूल करें।
सुनिश्चित करें कि प्रतीक्षा या निष्क्रियता से बचने के लिए मुख्य उपकरण का पूर्ण उपयोग किया जाए।
उत्पादन लाइन की लचीलापन और प्रतिक्रियाशीलता में सुधार।
उत्पादन के स्वचालन के स्तर में सुधारः
पीसीबी बोर्डों को मैन्युअल रूप से स्थानांतरित करने की आवश्यकता नहीं है, उपकरण के बीच स्वचालित संचरण का एहसास होता है।
मैन्युअल संचालन को बहुत कम करें और मानवीय त्रुटियों के जोखिम को कम करें।
यह एसएमटी उत्पादन लाइनों के पूर्ण स्वचालन एकीकरण के लिए अनुकूल है।
