| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सी600 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
एसएमईएमए सिग्नल पीसीबी हैंडलिंग उपकरण पीसीबी बफरिंग के लिए ईएसडी फ्लैट बेल्ट के साथ एसएमटी कन्वेयर
परिचय
एसएमटी कन्वेयर एसएमटी और एआई उत्पादन लाइनों के बीच कनेक्शन के लिए उपयुक्त है। इसका उपयोग पीसीबी बफरिंग, निरीक्षण, परीक्षण या इलेक्ट्रॉनिक घटकों के मैन्युअल सम्मिलन के लिए भी किया जा सकता है।यह अन्य उपकरणों के साथ संकेत कनेक्शन के लिए भी इस्तेमाल किया जा सकता है. कनेक्टिंग प्लेटफॉर्म को सिंगल ट्रैक, डबल ट्रैक, टेलीस्कोपिक लिफ्ट में विभाजित किया गया है। आज हम डॉकिंग स्टेशन के कार्य सिद्धांत और उत्पाद सुविधाओं का परिचय देंगे।
विशेषताएं

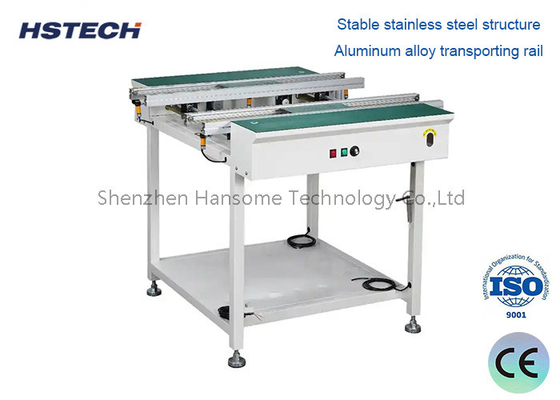

1, मोटाई स्थिर स्टेनलेस स्टील मशीन शरीर।
2, अधिकतम 390 मिमी पीसीबी चौड़ाई, हाथ क्रैंड चौड़ाई समायोजन।

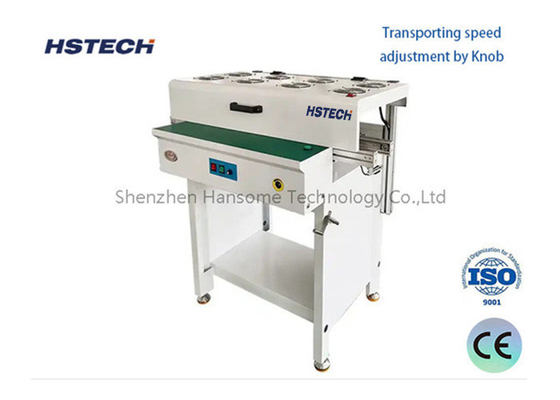

3, कंबल द्वारा परिवहन गति समायोजन।
4, ईएसडी हरे रंग की कार्य तालिका।
5, एल्यूमीनियम मिश्र धातु परिवहन रेल।
6, एलईडी बटन नियंत्रण, गति समायोजन मोटर।
7, वैकल्पिक कार्य उपलब्ध, टॉवर लाइट, निरीक्षण, धूल कवर, आदि
8, अनुकूलित आवश्यकता उपलब्ध है।
9, लंबाई उपलब्ध, 600 मिमी, 1000 मिमी, 1500 मिमी, या वैकल्पिक।
10, इनलाइन कनेक्शन के लिए SMEMA संकेत।
विनिर्देश
| मॉडल | HS-C600/HS-C600S | |||||
| विद्युत आपूर्ति | AC220V या AC110V 50/60Hz | |||||
| पीसीबी का आकार | 50*50~500*390 मिमी | |||||
| चौड़ाई समायोजन | हाथ का कर्क | |||||
| पीसीबी दिशा | बाएं से दाएं या दाएं से बाएं | |||||
| ट्रांसमिशन ऊंचाई | 900 ± 20 मिमी | |||||
| प्रसारण गति | 0.5-20 मीटर प्रति मिनट समायोज्य | |||||
| पटरियों का स्थिर पक्ष | विकल्प के लिए सामने की ओर फिक्स्ड ((या पीछे की ओर फिक्स्ड) | |||||
| मशीन की लंबाई | 0.5M/0.6M/0.8M/1M/1.5M | |||||
| विकल्प | प्रकाश, प्रशंसक, आवर्धक, कवर, निरीक्षण | |||||
| संचार संकेत | SMEMA | |||||
1. मुख्य रूप से एसएमटी उत्पादन लाइन उपकरण और स्थानांतरण, स्टॉप बोर्ड समारोह के बीच उपकरण लिंक में प्रयोग किया जाता है.
2. पता लगाने, कार्य स्विचिंग, एनजी, डेटा मेमोरी और अन्य कार्यों को बढ़ाने की आवश्यकता के अनुसार।
3उपकरण की स्थिरता सुनिश्चित करने के लिए उच्च शक्ति उपकरण शरीर।
4चिकनी स्टेनलेस स्टील के पेंच रेल की चौड़ाई को समायोजित कर सकते हैं।
5पीसीबी जाम होने से बचने के लिए ट्रांसफर ट्रैक बनाने के लिए विशेष एल्यूमीनियम स्लॉट का प्रयोग करें।
6नियंत्रण प्रणाली मानक एसएमईएमए सिग्नल इंटरफेस के साथ पीएलसी नियंत्रित है।

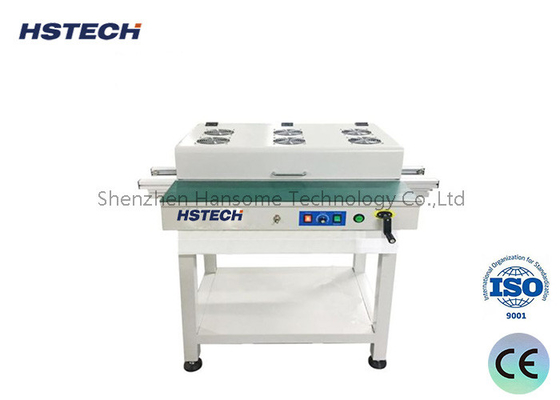

8कार्य तालिका प्लेट, प्रकाश व्यवस्था, स्थैतिक धूल कवर, शीतलन पंखे को आवश्यकता के अनुसार जोड़ा जा सकता है।
9विभिन्न रूपों को ग्राहक की साइट आकार योजना या उत्पाद उत्पादन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, ताकि ग्राहक को सबसे उचित संरचना चुनने में सुविधा हो।
आवेदनः
स्वचालित संवहन:
एसएमटी कन्वेयर बेल्ट स्वचालित रूप से पीसीबी या अन्य वर्कपीस को एक प्रक्रिया से दूसरी प्रक्रिया में स्थानांतरित कर सकते हैं।
इससे उत्पादन लाइन के स्वचालन में काफी सुधार होता है और मैन्युअल संचालन का कार्यभार कम होता है।
गति नियंत्रणः
एसएमटी कन्वेयर बेल्ट विभिन्न प्रक्रियाओं के बीच वर्कपीस के उचित प्रवाह को सुनिश्चित करने के लिए उत्पादन आवश्यकताओं के अनुसार कन्वेयर गति को समायोजित कर सकते हैं।
उचित परिवहन गति उत्पादन दक्षता और उत्पाद की गुणवत्ता सुनिश्चित करने में मदद करती है।
पोजिशनिंग कैलिब्रेशनः
एसएमटी कन्वेयर बेल्ट आमतौर पर सटीक पोजिशनिंग सिस्टम से सुसज्जित होते हैं जो कार्य टुकड़ों को निर्दिष्ट सम्मिलन या मार्किंग पदों पर सटीक रूप से वितरित कर सकते हैं।
यह सटीक स्थिति बाद की प्रक्रियाओं की सुचारू प्रगति सुनिश्चित करती है।
बहु-प्रक्रिया एकीकरण:
एसएमटी कन्वेयर बेल्ट को अन्य एसएमटी उपकरणों जैसे प्लेसमेंट मशीन, वेल्डिंग मशीन, मार्किंग मशीन आदि के साथ सहज रूप से एकीकृत किया जा सकता है।
यह एकीकरण पूरी उत्पादन लाइन को कुशलता से एक साथ काम करने में सक्षम बनाता है।
पर्यावरण नियंत्रण:
कुछ एसएमटी कन्वेयर बेल्ट में पर्यावरण नियंत्रण कार्य जैसे तापमान और आर्द्रता भी होते हैं ताकि यह सुनिश्चित किया जा सके कि वर्कपीस बाद की प्रक्रियाओं के लिए सर्वोत्तम स्थिति में हों।
यह पर्यावरण विनियमन उत्पाद की गुणवत्ता और विश्वसनीयता में सुधार करने में मदद करता है।
डेटा संग्रह:
एसएमटी कन्वेयर बेल्ट वर्कपीस के स्थानांतरण समय और स्थान जैसी जानकारी एकत्र कर सकते हैं, जो उत्पादन प्रक्रिया विश्लेषण के लिए डेटा समर्थन प्रदान करते हैं।
ये डेटा उत्पादन लाइन में बाधाओं की पहचान करने और समग्र उत्पादन दक्षता को अनुकूलित करने में मदद करते हैं।
