| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-310एल |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

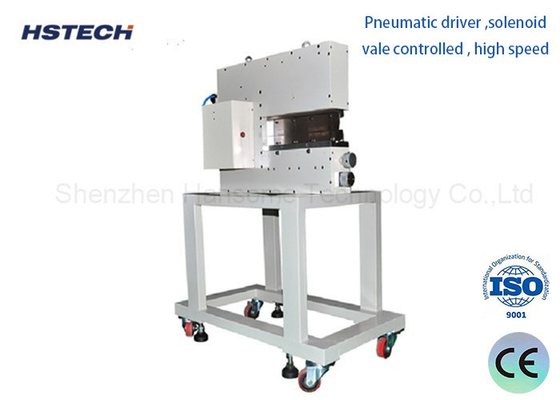

उच्च गति वाले पीसीबी डिपैनलिंग उपकरण सटीक एसएमडी पीसीबीए या पतली प्लेट के लिए
परिचय:
1. वायवीय संचालित और विद्युत नियंत्रण, नमूना डिजाइन. मशीन में सेंसर डिवाइस है, सबसे कम कट तनाव के साथ एक बार काटने बोर्ड.HS-310 अलग सटीक SMD पीसीबीए या पतली प्लेटों के लिए लागू होता है.
विशेषताएं और कार्य
कार्य सिद्धांत:
Pneumatic PCB Depanelizer सिलेंडर या वैक्यूम अवशोषण द्वारा पीसीबीए पैनलों को विभाजित करने के लिए एक ड्राइविंग बल के रूप में संपीड़ित हवा का उपयोग करता है।
पारंपरिक यांत्रिक काटने की तुलना में, यह वायवीय विभाजन विधि पीसीबीए किनारे को नुकसान के जोखिम को बहुत कम कर सकती है।
उच्च परिशुद्धता विभाजनः
Pneumatic Depanelizer PCBA बोर्ड की पूर्व निर्धारित रेखा के साथ सटीक रूप से विभाजित कर सकता है ताकि यह सुनिश्चित हो सके कि प्रत्येक अलग किए गए PCBA का आकार सुसंगत हो।
विभाजन सटीकता आमतौर पर ± 0.1 मिमी तक पहुंच सकती है, उच्च मांग वाले पीसीबीए उत्पादन आवश्यकताओं को पूरा करती है।
लचीलापन:
उपकरण विभिन्न आकारों और आकारों के पीसीबीए पैनलों को अच्छी लचीलापन और अनुकूलन क्षमता के साथ संभाल सकता है।
विभाजन रेखा और बल मापदंडों को वास्तविक उत्पादन आवश्यकताओं के अनुसार लचीला ढंग से समायोजित किया जा सकता है।
कुशल उत्पादन:
निविड़ अंधकार डिपेनेलाइजर में उच्च स्वचालन और सरल संचालन की विशेषताएं हैं।
यह पीसीबीए विभाजन की उत्पादन दक्षता में काफी सुधार कर सकता है और विनिर्माण चक्र को छोटा कर सकता है।
कम हानि वाला डिजाइनः
वायवीय विभाजन विधि पीसीबीए के किनारे पर क्षति और गड़गड़ाहट की समस्याओं को कम कर सकती है।
यह पीसीबीए की उपज दर और बाद की प्रक्रियाओं की विश्वसनीयता में सुधार के लिए फायदेमंद है।
विनिर्देशः
| उत्पाद का नाम | पीसीबी डिपेनीलाइज़र |
| मॉडल | HS-310L |
| भाग-अप ऊंचाई | अधिकतम 40 मिमी |
| भाग-नीचे की ऊँचाई | अधिकतम 20 मिमी |
| वायु आपूर्ति | 5 किलोग्राम/सेमी |
| आउटपुट | 12.5 टन (कुल) |
| कुशल काटने की लंबाई | 1-360 मिमी |
| रैखिक ब्लेड का आकार | 360*43.5*6 मिमी |
| पीसीबी की मोटाई | 0.1 मिमी~2.0 मिमी ((वी ग्रोव के साथ) 0.1 मिमी ~1.0 मिमी ((वी ग्रोव के बिना)) |
| ब्लेड सामग्री | आयात उच्च गुणवत्ता वाले उच्च गति वाले इस्पात उपकरण |
| अलग करने की गति | 1-300 मिमी/सेकंड |
| वी-कट मोटाई | 0.3-3.5 मिमी |
| वायु खपत | 200-400 ((L/min) |
| मशीन का आकार | 700*325*400 मिमी |
| वजन | 130 किलो |
| उपयुक्त बोर्ड | सभी वी-कट बोर्ड |
आवेदन बोर्ड:
