| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
उच्च परिशुद्धता 4 अक्ष गति नियंत्रण पीसीबी उत्पादन के लिए ऑफ़लाइन पीसीबीए रूटर मशीन
मशीन का परिचय

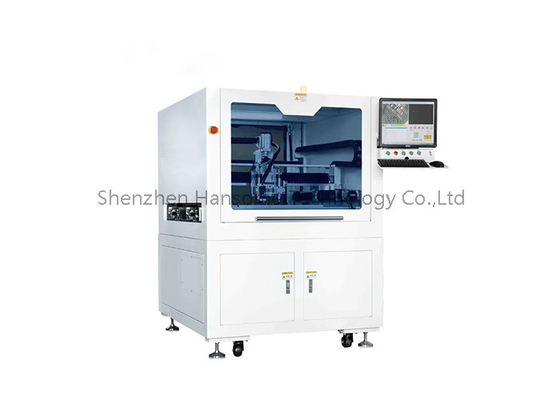

यह मशीन RM-F550 एक नव विकसित राउटर मशीन है। इसका उपयोग एक पूरे प्रिंटेड सर्किट बोर्ड असेंबली (PCBA) को व्यक्तिगत PCBa बोर्डों में डेनलिंग करने के लिए किया जाता है।मशीन काम सटीकता सुनिश्चित करने के लिए एक बहुत ही स्थिर मंच को अपनाने, कार्य मंच का आकार 300*350 मिमी है।
इसमें 400*600 मिमी का बड़ा प्लेटफार्म विकल्प है। यह मशीन तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "विजुअल" प्रोग्रामिंग प्रदान करती है।
मुख्य विशेषताएं
1, उच्च परिशुद्धता रैखिक गाइड, नियंत्रण कार्ड और सर्वो मोटर का उपयोग करके ग्राहकों को उच्च प्रदर्शन, उच्च स्थिर और सुरक्षा औद्योगिक उपकरण प्रदान करते हैं।
2, उच्च संकल्प सीसीडी विकुअल संरेखण पर 4 अक्ष गति नियंत्रण बेस, उत्पादन को अधिक कुशल बनाने के लिए डबल मंच का उपयोग करें।
3, जर्मनी ब्रांड रूटिंग धुरी, गति 40000 ~ 60000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5उपकरण के जीवन की निगरानी करना। काटने वाला एक निश्चित दूरी काटने के बाद, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।

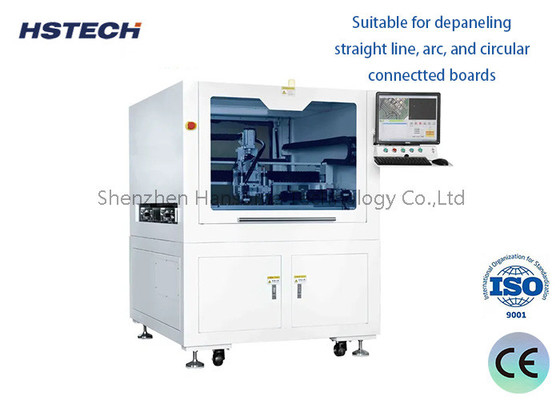

6, सीधी रेखा, आर्क और परिपत्र से जुड़े बोर्डों को डेमनलिंग के लिए उपयुक्त है।
7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।
विसर्जन
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
आवेदन
सर्किट काटना:
ऑफलाइन पीसीबीए रूटर पीसीबीए पर सर्किट लाइनों और समोच्चों को जल्दी और सटीक रूप से काट सकते हैं।
यह विभिन्न जटिल सर्किट काटने की प्रक्रियाओं को पूरा कर सकता है और पीसीबीए की विनिर्माण गुणवत्ता में सुधार कर सकता है।
बोर्ड का विभाजनः
राउटर एक दूसरे से जुड़े कई पीसीबीए बोर्डों को सटीक रूप से काट और अलग कर सकता है।
सुनिश्चित करें कि प्रत्येक पीसीबीए बोर्ड के किनारे सपाट हैं और आकार सुसंगत है, जो बाद के परीक्षण और असेंबली के लिए सुविधाजनक है।
छेद प्रसंस्करण:
राउटर पीसीबीए पर विभिन्न छेदों को सटीक रूप से संसाधित कर सकता है, जिसमें छेद, अंधे छेद, दफन छेद आदि शामिल हैं।
सुनिश्चित करें कि छेद का आकार, स्थिति, झुकाव और अन्य संकेतक प्रक्रिया आवश्यकताओं को पूरा कर सकते हैं।
स्लॉटिंगः
राउटर पीसीबीए पर विभिन्न आकारों के स्लॉट काट सकता है, जैसे कि घटक स्थापना के लिए स्लॉट।
पीसीबीए की संरचनात्मक शक्ति और ताप अपव्यय प्रदर्शन में सुधार करना।
किनारे की कटाईः
राउटर पीसीबीए के किनारों पर बारीक ट्रिमिंग और चम्फरिंग कर सकता है।
सुनिश्चित करें कि पीसीबीए के किनारे समतल और चिकनी हों ताकि संपर्क के दौरान क्षति से बचा जा सके।
स्वचालित उत्पादन:
ऑफलाइन पीसीबीए रूटर उत्पादन लाइन पर अन्य उपकरणों के साथ अच्छा समन्वय प्राप्त कर सकते हैं।
पीसीबीए प्रसंस्करण के स्वचालन स्तर में काफी सुधार और उत्पादन दक्षता में वृद्धि।
