| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी330 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

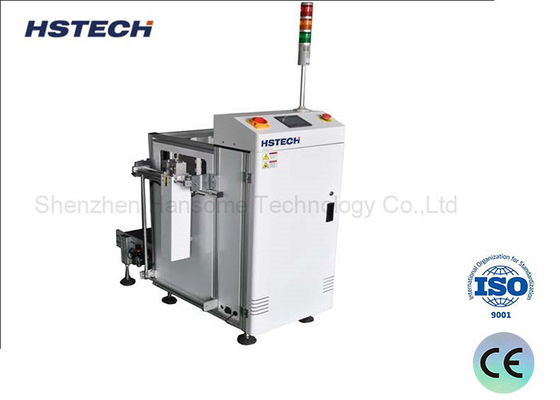

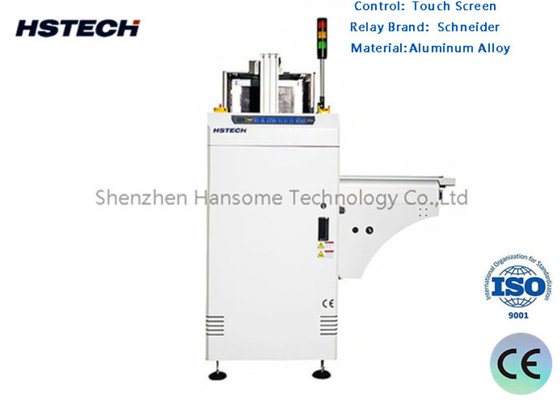

बुद्धिमान एसएमटी उत्पादन लाइन स्वचालित 90 डिग्री एल प्रकार पीसीबी अनलोडिंग मशीन
तकनीकी विवरण
| कार्य | इस इकाई का उपयोग पीसीबी को लोड करने और पीसीबी को एसएमटी उत्पादन लाइन पर ले जाने के लिए किया जाता है। |
| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
विनिर्देश
| मॉडल | HS-LD330 |
| कुशल पीसीबी लंबाई | 50*50~455*330 मिमी |
| मशीन का आकार ((L*W*H) | 900*1223*1450 मिमी |
| पत्रिका का आकार | 460*400*563 मिमी |
| वजन | 220 किलो |
विशेषताएं
1मॉड्यूलर डिजाइनः विनिर्माण, रखरखाव और उन्नयन को सरल बनाने के लिए सिस्टम को विनिमेय मॉड्यूल में विभाजित करें।
2मजबूत डिजाइनः विभिन्न परिस्थितियों में स्थिर संचालन सुनिश्चित करने के लिए स्थिरता बढ़ाएं।
3आर्थिक डिजाइन परीक्षणः प्रदर्शन सुनिश्चित करते हुए लागत-प्रभावशीलता को अनुकूलित करें।
4. चिकनी चौड़ाई समायोजनः चौड़ाई के त्वरित और चिकनी समायोजन को सक्षम करता है।
5ट्रिपल शेल्फ एप्लिकेशनः उत्पादकता में सुधार के लिए तीन शेल्फों के एक साथ हैंडलिंग का समर्थन करता है।
6- वायवीय क्लैंप: ऊपर और नीचे के क्लैंप शेल्फों की स्थिर स्थिरता सुनिश्चित करते हैं।
7पीसीबी की रक्षा करें: यह सुनिश्चित करें कि लोडिंग और अनलोडिंग प्रक्रिया पीसीबी को नुकसान न पहुंचाए।
8.एसएमईएमए संगतः आसान एकीकरण और सहयोग के लिए उद्योग मानकों के साथ संगत।
मशीन ड्राइंग
आवेदन
इस यंत्र का उपयोग एसएमटी लाइनों में प्रिंटेड सर्किट बोर्डों को लोड करने और परिवहन करने के लिए किया जाता है।
