| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
औद्योगिक 4.0 एमईएस प्रणाली संगतता के लिए सटीक सोल्डर पेस्ट मशीन
परिचय
जी9+ पूर्ण स्वचालित सोल्डर पेस्ट प्रिंटर एसएमटी उच्च अंत अनुप्रयोगों के लिए एक उच्च अंत मशीन है और 03015, 0.25 पिच, उच्च परिशुद्धता और उच्च गति मुद्रण प्रक्रियाओं की आवश्यकताओं को पूरा करती है।
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
मशीन का प्रदर्शन
| मॉडल | जी9+ |
| दोहराने की स्थिति की सटीकता | ±12.5um@6,CPK≥2.0 |
| मुद्रण सटीकता | ±18um@6,CPK≥2.0 |
| मुद्रण चक्र का समय | <7.5 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली ((CTQ) के आधार पर वास्तविक मिलाप पेस्ट मुद्रण स्थिति की सटीकता को दोहराने सत्यापित करें | |
पूरी मशीन विनिर्देश
|
विद्युत आपूर्ति
|
AC:220±10%,50/60HZ, 3.0KW
|
|
वायु दबाव
|
4~6 किलोग्राम/सेमी2
|
|
वायु खपत
|
लगभग 5L/मिनट
|
|
परिचालन तापमान
|
-20°C~+45°C |
|
परिचालन आर्द्रता
|
30%~60%
|
|
मशीन के आयाम(टावर प्रकाश के बिना) |
1172 ((L) x 1385 ((W) x 1530 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
1.CCD डिजिटल प्रणाली, नई ऑल ऑप्टिकल प्रणाली, समान रिंग लाइट और उच्च चमक समाक्षीय प्रकाश स्रोत। दोहरी प्रकाश स्रोत प्रणाली को अपनाकर, चमक को स्टेपलेस लूप द्वारा समायोजित किया जा सकता है,जो आसानी से अलग-अलग सोल्डरिंग जोड़ों (असमान सोल्डरिंग जोड़ों सहित) की पहचान कर सकते हैं, जैसे कि टिन-प्लेट, कॉपर-प्लेट, सिल्वर-प्लेट, हॉट-एयर सोल्डरिंग, एफपीसी, और विभिन्न रंगों के सभी प्रकार के पीसीबी।
2उच्च परिशुद्धता पीसीबी मोटाई समायोजन, अत्यंत विश्वसनीय संरचना, स्थिर XY आंदोलन। मैनुअल समायोजन आसानी से विभिन्न पीसीबी मोटाई के अनुकूल हो सकता है।

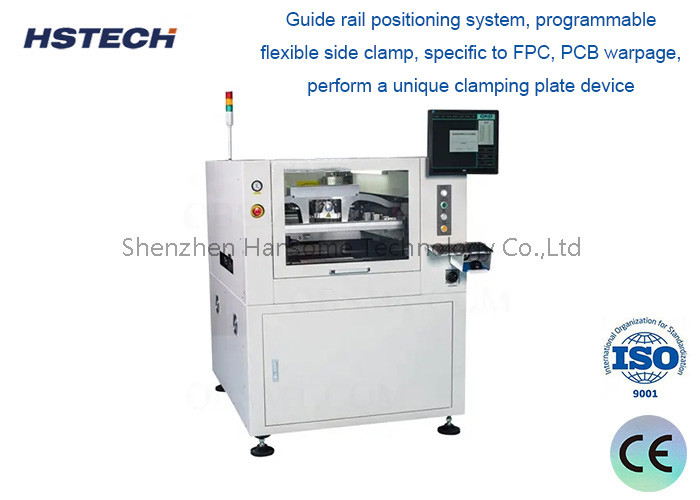

3. गाइडवे पोजिशनिंग सिस्टम, नया पैटर्न गाइडवे अक्षम, प्रोग्राम करने योग्य लचीला साइड क्लैंप, एफपीसी, पीसीबी विक्षेपण के लिए, अद्वितीय क्लैंपिंग डिवाइस निष्पादित करें।सॉफ्टवेयर प्रोग्रामिंग के माध्यम से स्वचालित रूप से विस्तार और प्रभावित नहीं पीसीबी बोर्ड warpage वापस ले सकते हैं.
4स्थिरता और सेवा जीवन में सुधार के लिए व्यापक स्क्रैपर प्रणाली के साथ नया अभिनव स्क्रैपर संरचना डिजाइन।
5. नीचे की ओर वितरण सफाई संरचना के साथ उच्च गति स्टैंसिल सफाई सफलतापूर्वक उद्घाटनों के बंद होने से रोकती है (जो खराब सफाई परिणामों का मूल कारण रहा है) ।विलायक वितरण की लंबाई को सॉफ्टवेयर नियंत्रण के माध्यम से भी आसानी से समायोजित किया जा सकता है.
6. नया बहु-कार्यात्मक इंटरफ़ेस, सरल और स्पष्ट, उपयोगकर्ता के अनुकूल. वास्तविक तापमान और आर्द्रता निगरानी समारोह.
