| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

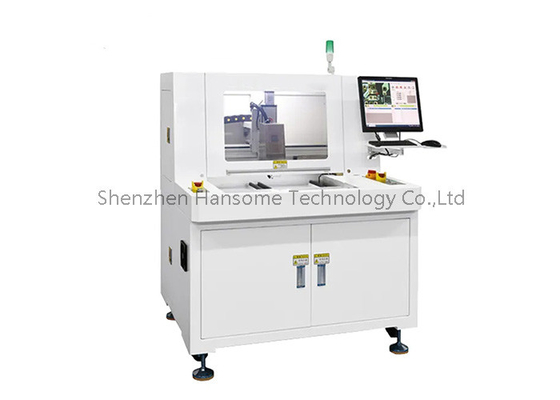

पीसीबीए विनिर्माण के लिए उच्च सुरक्षा डबल प्लेटफार्म मैनुअल डोर पीसीबी राउटर मशीन
परिचय:
यह मशीन RM-F550 एक नव विकसित राउटर मशीन है। इसका उपयोग एक पूरे प्रिंटेड सर्किट बोर्ड असेंबली (PCBA) को व्यक्तिगत PCBa बोर्डों में डेनलिंग करने के लिए किया जाता है।
ऑफलाइन पीसीबीए रूटर मशीन एक सीएनसी मशीन उपकरण उपकरण है जिसका विशेष रूप से पीसीबीए सर्किट बोर्ड प्रसंस्करण के लिए उपयोग किया जाता है।यह मुख्य रूप से उत्पादन प्रक्रिया के दौरान सर्किट बोर्ड के यांत्रिक प्रसंस्करण के लिए प्रयोग किया जाता है, जैसे कि पीसने, ड्रिलिंग, काटने और अन्य संचालन।
विशेषताएं:
1.मजबूत स्वायत्तताः ऑफलाइन राउटर मशीन अन्य उत्पादन उपकरणों के समन्वय के बिना स्वतंत्र रूप से काम कर सकती है।
उच्च लचीलापनः विभिन्न प्रसंस्करण आवश्यकताओं को पूरा करने के लिए विभिन्न सर्किट बोर्डों के डिजाइन के अनुसार इसे लचीलापन से समायोजित और पुनः प्रोग्राम किया जा सकता है।
2सरल संचालनः स्विचिंग प्रोग्राम और ऑपरेशन नियंत्रण एक सरल नियंत्रण इंटरफ़ेस के माध्यम से पूरा किया जा सकता है। छोटे और मध्यम आकार के उद्यमों के लिए उपयुक्त है।
3लागत बचतः पूर्ण स्वचालित उत्पादन लाइनों की तुलना में, ऑफ़लाइन राउटरों की खरीद और रखरखाव लागत कम होती है।
उच्च परिशुद्धता प्रसंस्करण: परिशुद्ध सर्किट बोर्ड प्रसंस्करण प्राप्त करने के लिए उन्नत सीएनसी प्रौद्योगिकी का उपयोग किया जाता है।
1, उच्च परिशुद्धता रैखिक गाइड, नियंत्रण कार्ड और सर्वो मोटर का उपयोग करके ग्राहकों को उच्च प्रदर्शन, उच्च स्थिर और सुरक्षा औद्योगिक उपकरण प्रदान करते हैं।
2, उच्च संकल्प सीसीडी विकुअल संरेखण पर 4 अक्ष गति नियंत्रण बेस, उत्पादन को अधिक कुशल बनाने के लिए डबल मंच का उपयोग करें।
3, जर्मनी ब्रांड रूटिंग धुरी, गति 40000 ~ 60000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5उपकरण के जीवन की निगरानी करना। काटने वाला एक निश्चित दूरी काटने के बाद, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।
6, सीधी रेखा, आर्क और परिपत्र से जुड़े बोर्डों को डेमनलिंग के लिए उपयुक्त है।

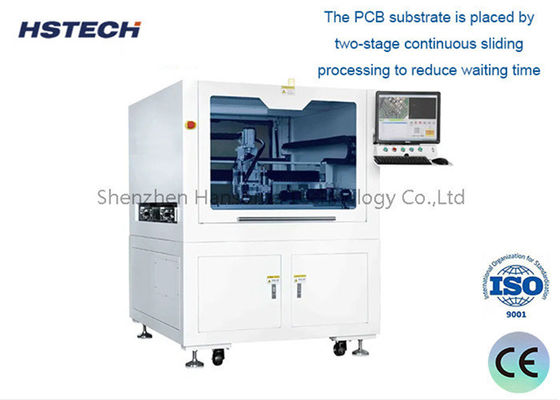

7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
आवेदनः
इस प्रकार के पीसीबीए राउटर आम तौर पर उच्च गति वाले धुरी मोटर्स, उच्च परिशुद्धता वाली पोजिशनिंग सिस्टम और परिपक्व सीएएम सॉफ्टवेयर जैसे मुख्य घटकों से लैस होते हैं।इसका व्यापक रूप से इलेक्ट्रॉनिक्स में सर्किट बोर्ड उत्पादन में उपयोग किया जा सकता है, संचार, ऑटोमोबाइल इलेक्ट्रॉनिक्स और अन्य उद्योग।
