| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एफएस5331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |

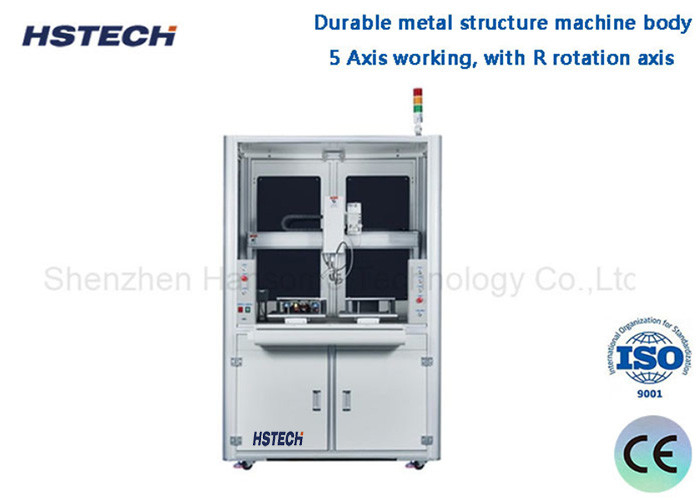

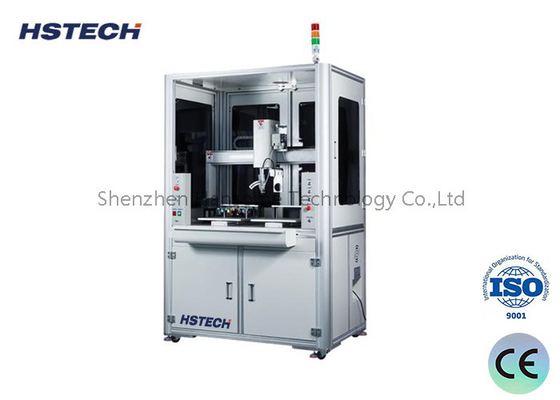

उच्च परिशुद्धता स्टेपर मोटर नियंत्रण मंजिल खड़े स्वचालित सोल्डरिंग रोबोट
परिचय
यह स्वचालित मिलाप मशीन जमीनी है, जो 5 अक्षीय कार्य और दोहरे मिलाप प्लेटफार्म प्रदान करती है, जिसमें 500x300x300x100 मिमी तक की एकल मिलाप लोहा मिलाप रेंज होती है।यह विभिन्न पीसीबीए सोल्डरिंग के लिए उपयुक्त हैमानव श्रम को प्रतिस्थापित करना और दक्षता और गुणवत्ता में सुधार करना।
विशेषताएं
1धातु संरचना शरीर, दोहरी मंच संचालन, टिकाऊ और लचीला।
2R घूर्णी अक्ष सहित 5-अक्षीय कार्य, बहु-कोण वेल्डिंग का एहसास करते हैं।
3गति की दूरी 500300300 मिमी, अनुकूलन का समर्थन करें।
4एकल मिलाप लोहे की चलती रेंज वैकल्पिक है, डबल/ट्रिपल डबल मिलाप लोहे के अनुकूलन का समर्थन करें।
5स्पॉट वेल्डिंग, ड्रैग वेल्डिंग और अन्य वेल्डिंग विधियों का समर्थन करें।
6सरल प्रोग्रामिंग, मैनुअल सेटिंग और सीएडी ड्राइंग आयात का समर्थन।
7उच्च परिशुद्धता आंदोलन सुनिश्चित करने के लिए Hiwin रैखिक गाइड का उपयोग करना।
8स्टेपिंग मोटर और सिंक्रोनस बेल्ट कंट्रोल, स्थिर और विश्वसनीय।
विनिर्देश
| मॉडल | HS-S5331R | HS-S6331R | |
| वोल्टेज | AC110V/220V,50/60Hz | ||
| कार्य सीमा X/Y1/Y2/Z | 500*300*300*100 मिमी | 600*300*300*100 मिमी | |
| आर अक्ष | 360 डिग्री | ||
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड | ||
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट | ||
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| प्रोग्रामिंग | शिक्षक लटकन | ||
| नियंत्रण प्रणाली | नियंत्रण बोर्ड | ||
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
||
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
||
| दस्तावेज समर्थन | सीएडी | ||
| लौह टिन की सफाई | वायु सफाई/वायुगत | ||
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 | ||
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग | ||
| वजन | 65किलो | 70 किलो | |
| मशीन का आयाम |
715*585*800 मिमी |
815*685*800 मिमी | |
मुख्य मशीन विन्यास
1, डबल सोल्डरिंग आयरन, डबल Y कार्य मंच
2, हैंडहेल्ड शिक्षण लटकन प्रोग्रामर
3, हीटिंग नियंत्रक
4, टूटा हुआ टिन नियंत्रक
5, सोल्डर पेन
6वेल्डिंग टिप
7टिन आउट घटक
8, सफाई बॉक्स
