परिचय

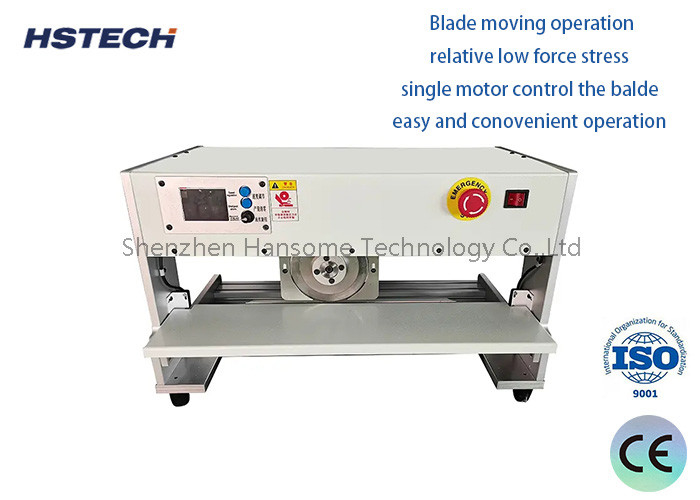

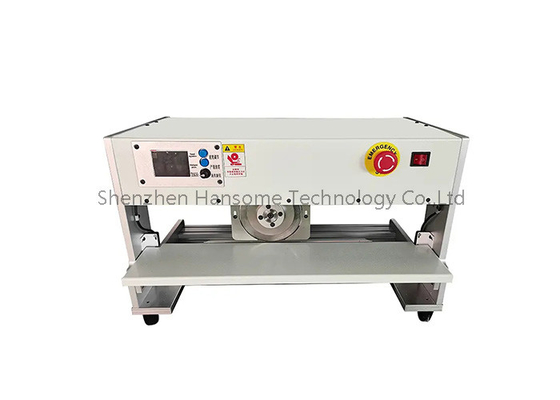

यह मशीन ((एचएस-300) ब्लेड चलती पीसीबी विभाजक है, ऊपरी परिपत्र और नीचे रैखिक ब्लेड डिजाइन का उपयोग, काटने से पहले, रैखिक ब्लेड पर वी-ग्रुव डाल,ऊपरी परिपत्र ब्लेड भाला समाप्त करने के लिए आगे बढ़ रहा है, बल तनाव अपेक्षाकृत कम है, बोर्ड को स्थानांतरित करने की आवश्यकता नहीं है बोर्ड पर घटकों की रक्षा करेगा, क्षति से बचें।

स्वचालित बोर्ड पृथक्करण कार्य
उपकरण में स्वचालित बोर्ड पृथक्करण तकनीक को अपनाया गया है, जो पूरे पीसीबी को जल्दी और सटीक रूप से अलग-अलग पीसीबी पैनलों में काट सकता है।
बोर्ड को रोबोट आर्म और ब्लेड से विभाजित करके बोर्ड पृथक्करण की दक्षता और उत्पादन दक्षता में काफी सुधार होता है।

लचीला आकार अनुकूलन
इसे पीसीबी बोर्ड के आकार के अनुसार जल्दी से समायोजित किया जा सकता है, जो विभिन्न विनिर्देशों के पीसीबी बोर्डों के लिए उपयुक्त है।
अधिकतम बोर्ड अलगाव आकार समर्थित 600mm × 400mm है, जो अधिकांश SMT उत्पादन आवश्यकताओं को कवर करता है।

उच्च परिशुद्धता बोर्ड पृथक्करण
उच्च-सटीक बोर्ड पृथक्करण तंत्र और पोजिशनिंग प्रणाली को यह सुनिश्चित करने के लिए अपनाया जाता है कि प्रत्येक बोर्ड पृथक्करण की सटीकता ±0.1 मिमी तक हो।
यह विभाजन प्रक्रिया के दौरान पीसीबी बोर्ड को क्षति या बर्स से प्रभावी ढंग से बचा सकता है।

सुरक्षित और विश्वसनीय डिजाइन
उपकरण सुरक्षा सुरक्षा उपकरणों से लैस है, जैसे आपातकालीन स्टॉप बटन आदि, जो संचालन की सुरक्षा में सुधार करता है।
पूरी तरह से संलग्न डिजाइन काटने की प्रक्रिया के दौरान मलबे के छपने से बचाता है।

संचालित करने में आसान
उपकरण एक टच स्क्रीन कंट्रोल पैनल से लैस है, जो आसानी से बोर्ड पृथक्करण मापदंडों को सेट कर सकता है और बोर्ड पृथक्करण प्रक्रिया की निगरानी कर सकता है।
स्वचालन की डिग्री उच्च है, और ऑपरेटर को बोर्ड को अलग करने के लिए केवल पीसीबी बोर्ड को लोड करने की आवश्यकता है।

विशेषताएं

1, इस मशीन का उपयोग वी-स्लॉट के साथ सभी प्रकार के बोर्डों को काटने के लिए किया जा सकता है।

2, टिकाऊ ब्लेड डिजाइन, ब्लेड को कम से कम दो बार आकार दिया जा सकता है।

3परिपत्र ब्लेड की ऊंचाई को विभिन्न प्रकार के पीसीबी के विभिन्न ऊंचाई घटकों के अनुरूप समायोजित किया जा सकता है।

4, ब्लेड चलाने का संचालन, अपेक्षाकृत कम बल तनाव, एकल मोटर नियंत्रण बाल्ड, आसान और सुविधाजनक संचालन।

5, प्रेरण कार्य के साथ, यदि ऑपरेटर चलती ब्लेड की जगह को छूता है तो मशीन काम करना बंद कर देगी।

6, सुरक्षा, दोहरी सुरक्षा उपकरण के साथ, सुरक्षा उत्पादन समस्या के बारे में चिंता करने की जरूरत नहीं है।

7, टिकाऊ, उच्च गुणवत्ता वाली अच्छी सामग्री के ब्लेड का उपयोग करना।

कार्य सिद्धांत

फ़ीडिंग तंत्र
पीसीबी डिपेनिंग मशीन पहले डीपेनिंग मशीन में एसएमटी माउंटिंग के बाद पूरे बोर्ड को खिलाएगी।
भोजन तंत्र में एक कन्वेयर बेल्ट या एक मैनिपुलेटर का उपयोग पीसीबी बोर्ड को डिपेन्लिंग स्टेशन में खिलाते हैं।

स्थिति और स्थिरता
डिपेनेलिंग मशीन पीसीबी बोर्ड को पोजिशनिंग पिन या वैक्यूम एडसॉर्प्शन के माध्यम से इसकी सटीक स्थिति सुनिश्चित करने के लिए तय करती है।

काटने का तंत्र
डिपेनेलिंग मशीन का मुख्य घटक काटने की तंत्र है, जो आमतौर पर एक उच्च गति घूर्णन काटने के ब्लेड से बना होता है।
काटने वाला ब्लेड पीसीबी बोर्ड को पूर्व निर्धारित विभाजन रेखा के साथ जल्दी और सटीक रूप से काट देगा।

डिफेंलिंग का संग्रह
काटने के बाद, डिपेनेलिंग मशीन स्वचालित रूप से अलग एकल पीसीबी बोर्डों को इकट्ठा करती है।
इन डिपेनलों का परीक्षण, इकट्ठा और अन्य प्रक्रियाओं में आगे किया जा सकता है।

स्वचालित नियंत्रण
रोबोट नियंत्रण प्रणाली द्वारा पूरी तरह से स्वचालित रूप से डिपेनेलिंग प्रक्रिया की जाती है।
नियंत्रण प्रणाली विभिन्न पीसीबी बोर्डों के आकार और विभाजन रेखा की स्थिति के अनुसार काटने की प्रक्रिया को सटीक रूप से नियंत्रित कर सकती है।
