| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-आरएम-F500 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

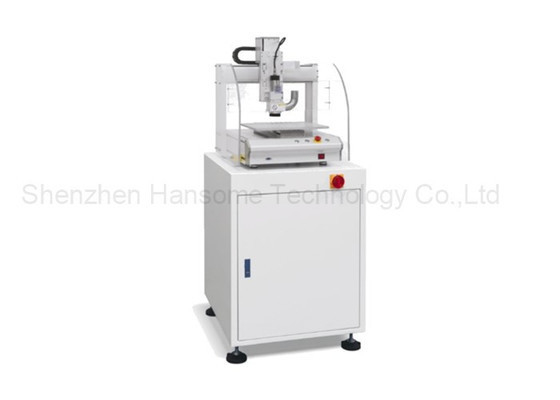

इलेक्ट्रॉनिक असेंबली के लिए उच्च गति 3 अक्ष एकल मंच टेबलटॉप पीसीबीए राउटर मशीन
मशीन का परिचयः
यह मशीन आरएम-एफ500 एक ऊर्ध्वाधर पीसीबी रूटर मशीन है, मशीन शरीर में दो भाग शामिल हैं, निचला भाग संरचना है और ऊपरी भाग एक टेबलटॉप 3 अक्ष चलती पीसीबी पृथक्करण प्रणाली है।अलग प्रणाली मैनुअल प्रोग्रामिंग के लिए सिखाने बॉक्स का उपयोग करें, तो मैनुअल सेट की जरूरत है हर निशान अंक, यह एक लागत प्रभावी पीसीबी रूटर प्रणाली है.
कॉम्पैक्ट डिजाइन
पूरी मशीन आकार में छोटा है, केवल 0.5-1m2 पर कब्जा
कार्यक्षेत्र या डेस्कटॉप पर उपयोग के लिए उपयुक्त
प्रयोगशाला या छोटी उत्पादन कार्यशाला में सुविधाजनक और लचीला तैनाती
उच्च सटीक प्रसंस्करण
उच्च परिशुद्धता सीएनसी प्रणाली और सर्वो मोटर ड्राइव को अपनाना
±0.05mm पोजिशनिंग सटीकता और ±0.1mm दोहराई पोजिशनिंग सटीकता प्राप्त करने में सक्षम
स्थिर और विश्वसनीय पीसीबीए बोर्ड प्रसंस्करण गुणवत्ता सुनिश्चित करना
बहु-कार्यात्मक काटने
पीसीबी सर्किट काटने, ड्रिलिंग, मिलिंग और अन्य प्रसंस्करण कर सकते हैं
विभिन्न सामग्रियों जैसे FR4, CEM-3 आदि के पीसीबीए बोर्ड प्रसंस्करण का समर्थन करें।
पीसीबीए बोर्ड के छोटे बैचों के तेजी से प्रसंस्करण के लिए उपयुक्त
बुद्धिमान नियंत्रण
एक अनुकूल टच स्क्रीन ऑपरेशन इंटरफ़ेस को अपनाना
प्रसंस्करण मापदंडों का ऑनलाइन प्रोग्रामिंग और प्रसंस्करण प्रक्रिया की वास्तविक समय की निगरानी
USB और नेटवर्क जैसे कई डाउनलोड विधियों का समर्थन करना
स्वचालित डिजाइन
एकीकृत स्वचालित लोडिंग और अनलोडिंग, वायु प्रवाह शीतलन और अन्य कार्य
प्रसंस्करण दक्षता में काफी सुधार और श्रम लागत को कम करें
धूल कवर और अन्य सुरक्षा सुरक्षा उपकरणों के साथ विन्यस्त
रखरखाव में आसान
दैनिक रखरखाव के लिए भागों को जल्दी से अलग किया जा सकता है
मानक यांत्रिक भागों को अपनाकर, स्पेयर पार्ट्स प्राप्त करना आसान और सस्ता है
लंबी सेवा जीवन, छोटे और मध्यम आकार के उद्यमों द्वारा दीर्घकालिक उपयोग के लिए उपयुक्त
विशेषताएं:
1, 3 अक्ष डेस्कटॉप चलती प्रणाली।
2, मैनुअल प्रोग्रामिंग के लिए पेंडेंट सिखाओ।
3, उच्च गति रूटिंग धुरी, गति 20000 ~ 40000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5, ऊपरी पक्ष धूल कलेक्टर विधि, सुनिश्चित करें कि मंच साफ है।
6, सीधी रेखा, आर्क और परिपत्र से जुड़े बोर्डों को डेमनलिंग के लिए उपयुक्त है।
7, बंद ऑपरेटिंग रूम, सुरक्षा और कम शोर।
| मॉडल | RM-F500 | ||
| संरचना | सिंगल स्पिंडल, सिंगल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 270*220mm ((x*Y) | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई/जेड अक्ष 300*250*90mm/s | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 20000~40000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 40000 आरपीएम | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | शिक्षा बॉक्स | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 220V/110V,50/60Hz | ||
| बोर्ड की मोटाई | 0.8-3 मिमी | ||
| धूल कलेक्टर का आकार | 600*500*500 मिमी | ||
| धूल संकलक शक्ति | 750W,1HP | ||
