| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सीवीएन350 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

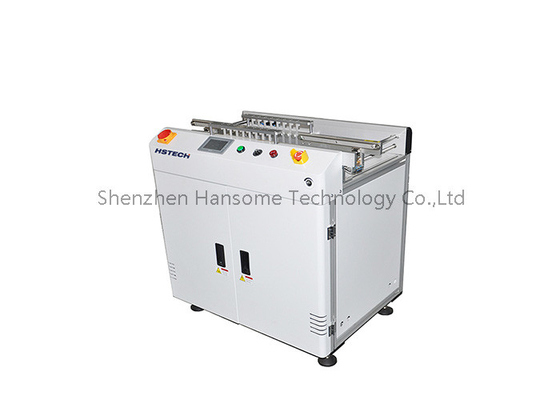

पैनासोनिक पीएलसी नियंत्रण के साथ मॉड्यूलर डिजाइन पीसीबी रिजेक्ट कन्वेयर पीसीबी हैंडलिंग उपकरण
परिचय
पीसीबी रिजेक्ट कन्वेयर एक ट्रांसमिशन डिवाइस है जिसका विशेष रूप से परीक्षण या निरीक्षण किए गए अयोग्य प्रिंटेड सर्किट बोर्ड (पीसीबी) को संभालने के लिए उपयोग किया जाता है।
इसके मुख्य कार्य इस प्रकार हैं:
स्वचालित ट्रांसमिशन
कन्वेयर बेल्ट तंत्र का उपयोग मुख्य उत्पादन लाइन से स्वचालित रूप से अयोग्य पीसीबी को अलग करने के लिए किया जाता है।
श्रमिकों की हैंडलिंग की श्रम तीव्रता को कम करना और समग्र उत्पादन दक्षता में सुधार करना।
वर्गीकरण भंडारण
विभिन्न प्रकार के अयोग्य पीसीबी के भंडारण के लिए स्वतंत्र संग्रह ट्रे या भंडारण क्षेत्र हैं।
बाद में पुनः कार्य, मरम्मत या स्क्रैपिंग के लिए सुविधाजनक।
आकार अनुकूलन
विभिन्न उत्पादन लाइनों के पीसीबी आकार के अनुसार कन्वेयर बेल्ट की चौड़ाई और लंबाई को समायोजित किया जा सकता है।
यह सुनिश्चित करना कि विभिन्न विनिर्देशों के पीसीबी को सुचारू रूप से प्रेषित और वर्गीकृत किया जा सके।
गति नियंत्रण
मोटर ड्राइव को उत्पादन लाइन की वास्तविक आवश्यकताओं के अनुसार इष्टतम ट्रांसमिशन गति निर्धारित करने के लिए समायोजित किया जा सकता है।
प्रसारण प्रक्रिया के दौरान पीसीबी को नुकसान से बचें।
इलेक्ट्रॉनिक नियंत्रण
एक पीएलसी नियंत्रण प्रणाली से लैस, ट्रांसमिशन पैरामीटर और अलार्म कार्यों को प्रोग्राम करने योग्य सेट किया जा सकता है।
ट्रांसमिशन प्रक्रिया की विश्वसनीयता और सुरक्षा सुनिश्चित करना।
अस्थिरता विरोधी डिजाइन
स्थिर विद्युत को पीसीबी को क्षतिग्रस्त करने से रोकने के लिए विद्युत स्थैतिक ग्राउंडिंग जैसे उपायों को अपनाएं।
पुनः कार्य या स्क्रैपिंग के दौरान अयोग्य पीसीबी की अखंडता की रक्षा करें।
विशेषताएं
1, अस्वीकार, निरीक्षण और बायपास मोड सभी उपलब्ध हैं।
2मॉड्यूलर डिजाइन।
3, स्थिरता मजबूत डिजाइन द्वारा बढ़ाई गई है।

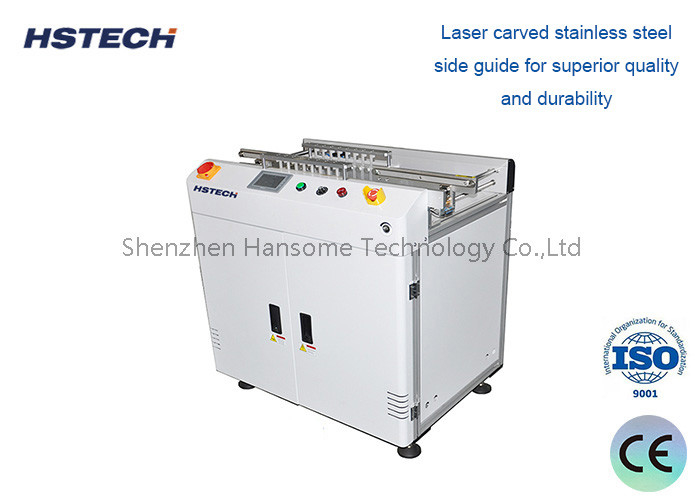

4उच्च गुणवत्ता और स्थायित्व के लिए लेजर से नक्काशीदार स्टेनलेस स्टील साइड गाइड।
5, एर्गोनोमिक डिजाइन आर्मरेस्ट।
6, चिकनी और समानांतर चौड़ाई समायोजन ((लीड पेंच) ।
7, अनुरोध पर विभिन्न लंबाई उपलब्ध है।
8, परिवर्तनीय गति नियंत्रण।
9,एसएमईएमए संगत।
विनिर्देश
| मॉडल | एचएस-सीवीएन 350 | HS-CVN460 |
| कुशल पीसीबी लंबाई | 50*50~450*350 मिमी | 50*50~550*460 मिमी |
| मशीन का आयाम | 1000*690*930 मिमी | 1000*800*930 मिमी |
| वजन | 70 किलो | 90 किलो |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L (वैकल्पिक) |
| परिवहन गति | 0.5~20 मी/मिनट या निर्दिष्ट करें |
| विद्युत आपूर्ति | AC100-230V,50/60Hz,एक चरण |
| बिजली की खपत | 100 वीए अधिकतम |
| वायु दबाव | 4-6bar |
| वायु खपत | अधिकतम 10L/मिनट |
| संचार | SMEMA |
रेल परिवहन
उठाने की संरचना
विद्युत नियंत्रण
