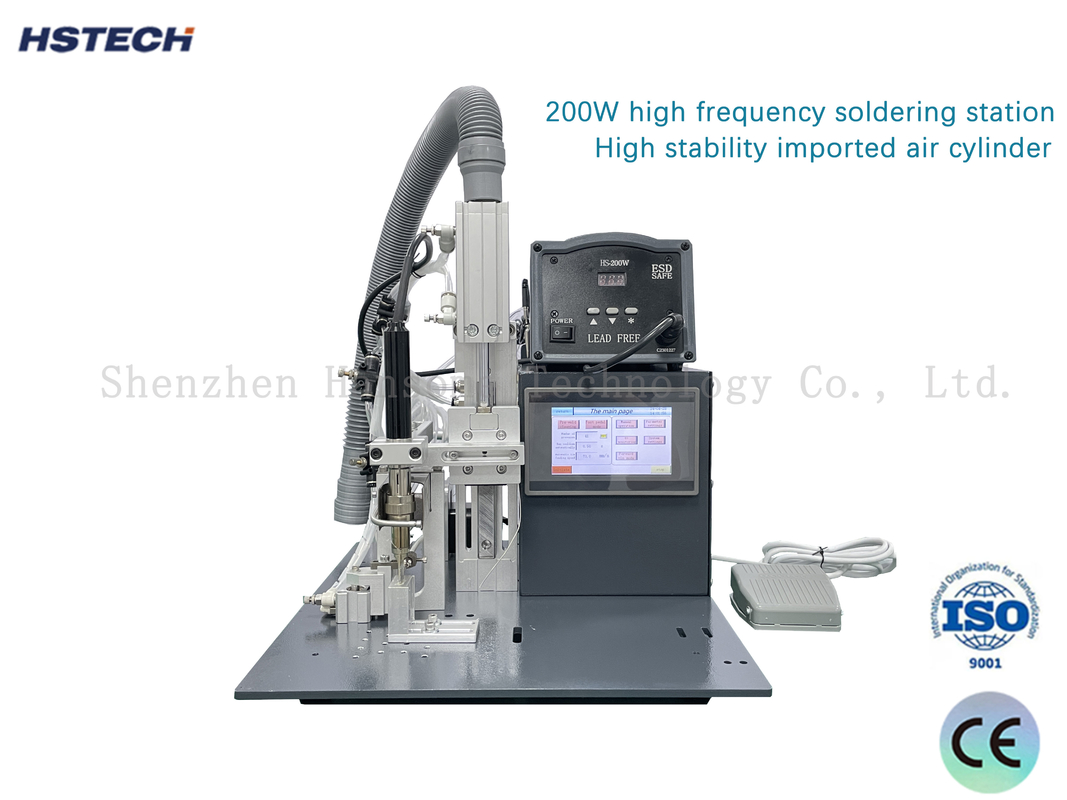

एकल स्टेशन अर्ध-स्वचालित सोल्डरिंग स्टेशन इलेक्ट्रॉनिक असेंबली के लिए स्वचालित सोल्डरिंग रोबोट

एकल स्टेशन अर्ध-स्वचालित सोल्डरिंग स्टेशन इलेक्ट्रॉनिक असेंबली के लिए स्वचालित सोल्डरिंग रोबोट

परिचय

अर्ध-स्वचालित वेल्डिंग स्टेशन इलेक्ट्रॉनिक वेल्डिंग के लिए उपयोग किया जाने वाला एक उपकरण है, जो अर्ध-स्वचालित वेल्डिंग समाधान प्रदान करता है।

फ़ंक्शन अवलोकन
यह एक अर्ध-स्वचालित उपकरण है जो कई वेल्डिंग कार्यों को एकीकृत करता है।
यह सोल्डर जोड़ों की स्वचालित पहचान, स्वचालित टिन आपूर्ति, स्वचालित वेल्डिंग और अन्य कार्यों का एहसास कर सकता है।
यह वेल्डिंग दक्षता और वेल्डिंग गुणवत्ता में काफी सुधार करता है, और इलेक्ट्रॉनिक उत्पादों के छोटे और मध्यम आकार के बैच वेल्डिंग के लिए उपयुक्त है।

मुख्य विशेषताएं

कार्य प्रक्रिया
वेल्डेड सर्किट बोर्ड को पोजिशनिंग प्लेटफॉर्म पर रखें।
मशीन विजन प्रणाली स्वचालित रूप से मिलाप जोड़ की स्थिति और कोण की पहचान करती है।
स्वचालित टिन सप्लाई सिस्टम से सोल्डर नोजल में उचित मात्रा में सोल्डर सप्लाई होता है।
वेल्डर स्वचालित रूप से पहचान के परिणामों के अनुसार वेल्डर जोड़ को संरेखित करता है और वेल्डिंग को लागू करता है।
वेल्डिंग पूरी होने के बाद, यह स्वचालित रूप से बाहर निकलता है और अगले वेल्डिंग जोड़ का इंतजार करता है।

अनुप्रयोग परिदृश्य
मुख्य रूप से इलेक्ट्रॉनिक उत्पाद निर्माण की वेल्डिंग प्रक्रिया में उपयोग किया जाता है, जैसे पीसीबी असेंबली, इलेक्ट्रॉनिक मॉड्यूल वेल्डिंग, आदि।
छोटे और मध्यम आकार के बैच उत्पादन के लिए उपयुक्त, वेल्डिंग दक्षता में सुधार, और वेल्डिंग गुणवत्ता सुनिश्चित करें।
इसका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण, संचार उपकरण विनिर्माण और अन्य उद्योगों में उपयोग किया जाता है।

उत्पाद का नाम	अर्ध-स्वचालित मिलाप स्टेशन
मॉडल नं.	HS-668
विद्युत आपूर्ति	एकल चरण, 220V 50/60Hz
वायु दबाव	0.2-0.6MPa ((स्वच्छ सूखी हवा का प्रयोग करें)
नियंत्रण मोड	पीएलसी+टच स्क्रीन
तापमान	(-10)- ((+60°C) न हवा, न धूल
सोल्डरिंग नियंत्रण स्विच	पेडल स्विच
मशीन का आकार	L410*W350*H500MM
वजन	15 किलो



रखरखाव



1. काम के दौरान मशीन द्वारा उत्पन्न अपशिष्ट को समय पर साफ किया जाना चाहिए ताकि इससे बचा जा सके

अवरोध और मशीन खराब चलने के लिए कारण.

2. प्रत्येक शिफ्ट के बाद, सबसे पहले पर्यावरण को साफ करें, ताकि जमीन धूल मुक्त, साफ हो।

वेल्डिंग प्लेटफार्म की सतह, चलती शाफ्ट, वेल्डिंग हेड आदि सहित उपकरण

3मशीन के स्लाइडिंग भाग को एक सप्ताह में एक बार चिकनी स्लाइडिंग सुनिश्चित करने के लिए स्नेहन किया जाता है।

4- मशीन भागों सुरक्षित.

5. फिक्स्चर और फिक्स्चर धारक को हर 4 घंटे में साफ किया जाता है.

6. सोल्डरिंग टिप हर 2 घंटे में बनाए रखा जाता है. नुकसान का निरीक्षण, सेवा जीवन के बारे में 20000-35000

समय पर उत्पादन लाइन तकनीशियन को सोल्डरिंग टिप को बदलने के लिए सूचित करें।

बेची जाने वाली मिलाप युक्तियाँ ऑक्सीकृत या छिद्रित हो सकती हैं क्योंकि टिन के तार में क्षति अधिक आम है।

कृपया समय पर टिन के तार को बदलें यदि आप टिन सामग्री को बदल नहीं सकते हैं और टिन के तार तक नहीं पहुंच सकते हैं

सेवा जीवन से ऊपर. कृपया ऊपर समझते हैं.



उत्पाद का विवरण

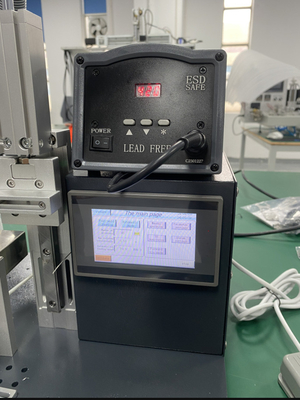

पीएलसी टचस्क्रीन ऑल-इन-वन मशीन

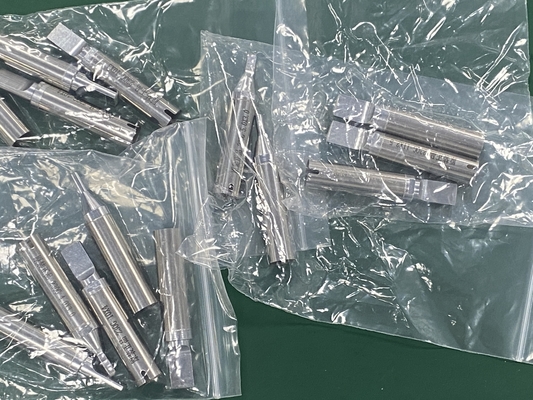

विभिन्न आकारों के मिलाप टिप्स विन्यस्त किया जा सकता है
