| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एच एस -300 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |
उच्च रैंक वी-कट ब्लेड Miving पीसीबी विभाजक पीसीबी Depaneling उपकरण प्रेरण समारोह के साथ
परिचय

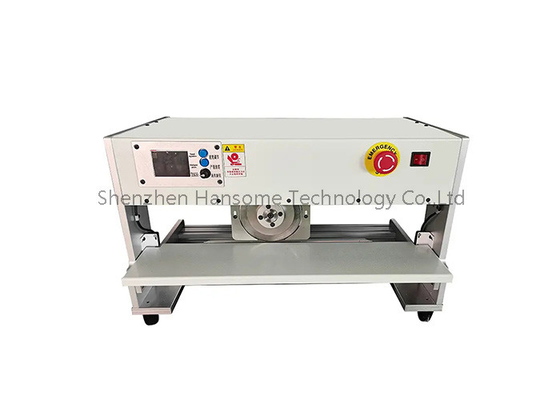

यह मशीन ((एचएस-300) ब्लेड चलती पीसीबी विभाजक है, ऊपरी परिपत्र और नीचे रैखिक ब्लेड डिजाइन का उपयोग, काटने से पहले, रैखिक ब्लेड पर वी-ग्रुव डाल,ऊपरी परिपत्र ब्लेड भाला समाप्त करने के लिए आगे बढ़ रहा है, बल तनाव अपेक्षाकृत कम है, बोर्ड को स्थानांतरित करने की आवश्यकता नहीं है बोर्ड पर घटकों की रक्षा करेगा, क्षति से बचें।
स्वचालित बोर्ड पृथक्करण कार्य
उपकरण में स्वचालित बोर्ड पृथक्करण तकनीक को अपनाया गया है, जो पूरे पीसीबी को जल्दी और सटीक रूप से अलग-अलग पीसीबी पैनलों में काट सकता है।
बोर्ड को रोबोट आर्म और ब्लेड से विभाजित करके बोर्ड पृथक्करण की दक्षता और उत्पादन दक्षता में काफी सुधार होता है।
लचीला आकार अनुकूलन
इसे पीसीबी बोर्ड के आकार के अनुसार जल्दी से समायोजित किया जा सकता है, जो विभिन्न विनिर्देशों के पीसीबी बोर्डों के लिए उपयुक्त है।
अधिकतम बोर्ड अलगाव आकार समर्थित 600mm × 400mm है, जो अधिकांश SMT उत्पादन आवश्यकताओं को कवर करता है।
उच्च परिशुद्धता बोर्ड पृथक्करण
उच्च-सटीक बोर्ड पृथक्करण तंत्र और पोजिशनिंग प्रणाली को यह सुनिश्चित करने के लिए अपनाया जाता है कि प्रत्येक बोर्ड पृथक्करण की सटीकता ±0.1 मिमी तक हो।
यह विभाजन प्रक्रिया के दौरान पीसीबी बोर्ड को क्षति या बर्स से प्रभावी ढंग से बचा सकता है।
सुरक्षित और विश्वसनीय डिजाइन
उपकरण सुरक्षा सुरक्षा उपकरणों से लैस है, जैसे आपातकालीन स्टॉप बटन आदि, जो संचालन की सुरक्षा में सुधार करता है।
पूरी तरह से संलग्न डिजाइन काटने की प्रक्रिया के दौरान मलबे के छपने से बचाता है।
संचालित करने में आसान
उपकरण एक टच स्क्रीन कंट्रोल पैनल से लैस है, जो आसानी से बोर्ड पृथक्करण मापदंडों को सेट कर सकता है और बोर्ड पृथक्करण प्रक्रिया की निगरानी कर सकता है।
स्वचालन की डिग्री उच्च है, और ऑपरेटर को बोर्ड को अलग करने के लिए केवल पीसीबी बोर्ड को लोड करने की आवश्यकता है।
विशेषताएं
1, इस मशीन का उपयोग वी-स्लॉट के साथ सभी प्रकार के बोर्डों को काटने के लिए किया जा सकता है।
2, टिकाऊ ब्लेड डिजाइन, ब्लेड को कम से कम दो बार आकार दिया जा सकता है।
3परिपत्र ब्लेड की ऊंचाई को विभिन्न प्रकार के पीसीबी के विभिन्न ऊंचाई घटकों के अनुरूप समायोजित किया जा सकता है।

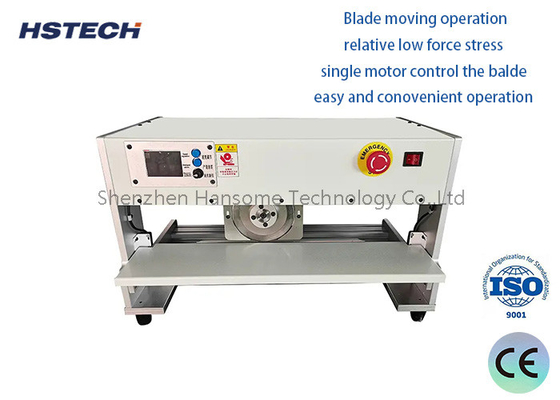

4, ब्लेड चलाने का संचालन, अपेक्षाकृत कम बल तनाव, एकल मोटर नियंत्रण बाल्ड, आसान और सुविधाजनक संचालन।
5, प्रेरण कार्य के साथ, यदि ऑपरेटर चलती ब्लेड की जगह को छूता है तो मशीन काम करना बंद कर देगी।
6, सुरक्षा, दोहरी सुरक्षा उपकरण के साथ, सुरक्षा उत्पादन समस्या के बारे में चिंता करने की जरूरत नहीं है।
7, टिकाऊ, उच्च गुणवत्ता वाली अच्छी सामग्री के ब्लेड का उपयोग करना।
विनिर्देश
| मॉडल | एचएस-300 | |||
| वोल्टेज | 110V/220V (वैकल्पिक) | |||
| शक्ति | 100W | |||
| कुशल काटने की लंबाई | 5-360 मिमी | |||
| ब्लेड का आकार | परिपत्र ब्लेड φ125*3 मिमी, रैखिक ब्लेड 360*45*6 मिमी | |||
| ब्लेड सामग्री | आयात उच्च गुणवत्ता वाले उच्च गति वाले इस्पात उपकरण | |||
| अलग करने की गति | 300 मिमी/सेकंड | |||
| वी-कट मोटाई | बोर्ड का 1/3 | |||
| अलग करने की चौड़ाई | सबसे अच्छा 1-200 मिमी | |||
| मशीन का आकार | 620*320*450 मिमी | |||
| वजन | 50 किलो | |||
