| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-पी223 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

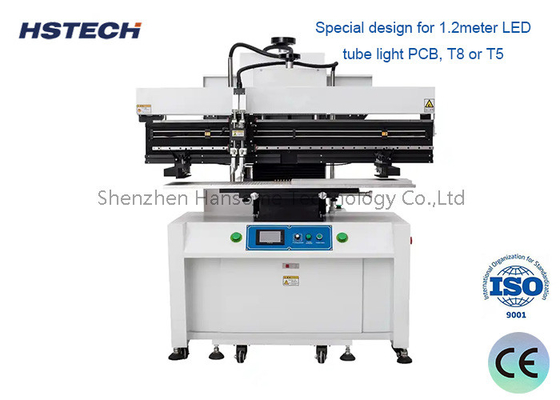

उच्च परिशुद्धता अर्ध-स्वचालित 1.2 मीटर स्क्रीन प्रिंटर 1.2 मीटर एलईडी ट्यूब के साथ पट्टा मुद्रण मशीन
परिचय
यह यूनिट सोल्डर पेस्ट प्रिंटिंग मशीन 1.2 मीटर एलईडी ट्यूब पीसीबी प्रिंट करने के लिए उपयोग किया जाता है, यह अर्ध-स्वचालित मशीन है, manul लोडिंग, स्वचालित प्रिंटिंग, यह पिक एंड प्लेस मशीन से पहले उपयोग किया जाता है।
अर्ध स्वचालित मुद्रण प्रक्रिया
यह मशीन अर्ध-स्वचालित मुद्रण प्रक्रिया को अपनाती है, और ऑपरेटर को केवल कुछ चरणों को मैन्युअल रूप से पूरा करने की आवश्यकता होती है, जिससे कार्य दक्षता में काफी सुधार होता है।
मुद्रण प्रक्रिया को एक पैर स्विच द्वारा नियंत्रित किया जाता है, और मुद्रण समय और दबाव को सटीक रूप से नियंत्रित किया जा सकता है।
सटीक मुद्रण नियंत्रण
मशीन डिजिटल डिस्प्ले प्रिंटिंग पैरामीटर सेटिंग सिस्टम से लैस है, जो प्रिंटिंग समय और दबाव जैसे पैरामीटर को पूर्व-सेट कर सकती है।
स्वतंत्र प्रिंटिंग दबाव समायोजन तंत्र विभिन्न सब्सट्रेट मोटाई और सोल्डर पेस्ट चिपचिपाहट की जरूरतों को पूरा कर सकता है।
मानवीकृत संचालन डिजाइन
उपकरण एक मानवीकृत टच स्क्रीन कंट्रोल पैनल से लैस है, जो ऑपरेटरों के लिए प्रिंटिंग मापदंडों को सेट करने और निगरानी करने के लिए सुविधाजनक है।
हटाने योग्य कार्बन स्टील की प्रिंटिंग प्लेट को साफ करना और बनाए रखना आसान है।
कुशल मुद्रण प्रभाव
सटीक मुद्रण तंत्र से सोल्डर पेस्ट का सटीक हस्तांतरण और समान कोटिंग प्राप्त हो सकती है।
सोल्डर पेस्ट के अवशेषों की दर कम है, जिससे अपशिष्ट कम होता है और उत्पादन दक्षता में सुधार होता है।
लचीला दायरा
विभिन्न आकारों के पीसीबी सब्सट्रेट पर लागू, जिनकी प्रिंटिंग चौड़ाई 370 मिमी तक है।
वैकल्पिक दोहरे प्रिंट हेड का उपयोग समानांतर मुद्रण प्राप्त करने के लिए किया जा सकता है, जिससे उत्पादन दक्षता में काफी सुधार होता है।
विनिर्देश
| मॉडल | HS-P223 |
| उत्पाद का नाम | अर्ध-स्वचालित स्टेंसिल प्रिंटर |
| पीसीबी का अधिकतम आकार | 1200x320 मिमी |
| प्रिंटिंग टेबल का आकार | 1300x350 मिमी |
| स्टेंसिल फ्रेम का आकार | 470x370~2000x550 मिमी |
| मुद्रण की सटीकता | ±0.02 मिमी |
| पीसीबी की मोटाई | 0.2~2.0 मिमी |
| स्क्वीजी की गति | 0-100mm/s |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| विद्युत आपूर्ति | AC220V/110V, 50/60Hz |
| मशीन की शक्ति | 100W |
| वायु दबाव | 5-7 किलोग्राम/सेमी3 |
| मशीन का आकार | 1680*900*1680 मिमी |
| मशीन का वजन | लगभग 350 किलोग्राम |
विशेषताएं
11.2 मीटर एलईडी ट्यूब, टी8 या टी5 के लिए विशेष डिजाइन।
2टच स्क्रीन कंट्रोल पैनल, आसान संचालन और स्थिर।
3अधिक स्थिर स्क्रैपर गति सुनिश्चित करने के लिए डेल्टा चिकनी ड्राइविंग आवृत्ति आविष्कारक का उपयोग करना।
4लचीला डबल ब्लेड सस्पेंडेड स्क्वीजी, स्क्वीजी को सही स्थिति में ऊपर और नीचे समायोजित किया जा सकता है।
5, स्क्रैपर प्रिंटिंग टेबल को भी समायोजित किया जा सकता है, फोम या वापस।
6, एसएमसी सिलेंडर का उपयोग करके, स्थिति सील आकार दो तरफा सील संरचना, अच्छा प्रदर्शन अपनाने।
7उच्च परिशुद्धता मुद्रण और दोहराव सटीकता।
8, प्रोग्रामेबल मोटर अलग गति और स्क्वीजी, स्टेंसिल और सब्सट्रेट के बीच दूरी को नियंत्रित करता है, मल्टी-प्रणाली पृथक्करण का एहसास करने के लिए।
9, मशीन गोंद मुद्रण का भी समर्थन करती है, दक्षता में सुधार करती है और लागत बचाती है।
