| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

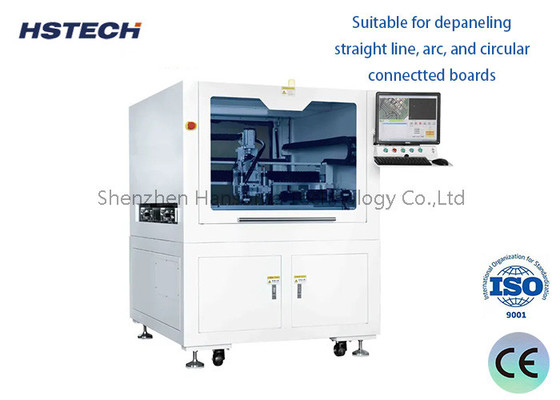

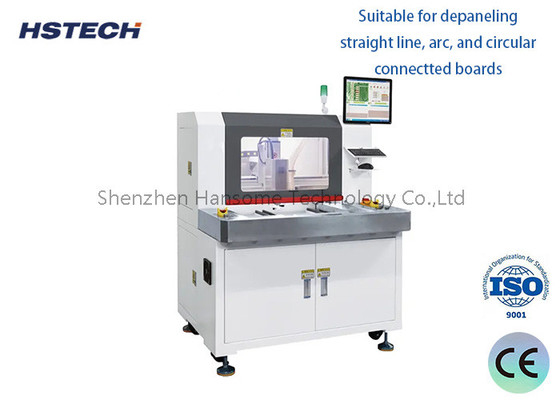

सीसीडी विजुअल एलायंसमेंट डबल प्लेटफार्म ऑफलाइन पीसीबीए रूटर मशीन 4 अक्ष गति नियंत्रण के साथ
परिचय
ऑफलाइन पीसीबीए राउटर मशीन एक स्वचालित उपकरण है जो मुख्य रूप से इलेक्ट्रॉनिक्स विनिर्माण उद्योग में उपयोग की जाने वाली प्रिंटेड सर्किट बोर्ड असेंबली (पीसीबीए) के पोस्ट-प्रोसेसिंग के लिए है।
उत्पाद का अवलोकनः
ऑफलाइन पीसीबीए रूटर मशीन एक स्वचालित उपकरण है जिसका उपयोग विशेष रूप से पोस्ट-प्रोसेसिंग के लिए किया जाता है जैसे कि इकट्ठे पीसीबीए को काटने और डिबरिंग करना।
यह पीसीबीए के आकार और उपस्थिति की आवश्यकताओं को पूरा करने के लिए पूर्व-डिजाइन किए गए पथ के साथ सटीक रूप से पीसीबीए को काट और किनारे की प्रक्रिया कर सकता है।
इसका उपयोग इलेक्ट्रॉनिक उत्पाद निर्माण, संचार उपकरण, औद्योगिक नियंत्रण आदि के क्षेत्र में पीसीबीए के पोस्ट-प्रोसेसिंग में व्यापक रूप से किया जाता है।
मुख्य कार्य और विशेषताएं:
उच्च स्तर का स्वचालन प्रसंस्करण दक्षता और स्थिरता में काफी सुधार करता है।
प्रसंस्करण की सटीकता और गुणवत्ता सुनिश्चित करने के लिए उच्च परिशुद्धता वाले सीएनसी काटने वाले उपकरण और पोजिशनिंग तंत्र को अपनाएं।
प्रोग्राम करने योग्य प्रसंस्करण मापदंड, जैसे कि काटने की गहराई, काटने की गति, आदि, विभिन्न पीसीबीए सामग्री और आकारों की जरूरतों को पूरा करते हैं।
स्वचालित लोडिंग और अनलोडिंग तंत्र से लैस, प्रसंस्करण प्रक्रिया को मैन्युअल हस्तक्षेप के बिना पूरा किया जा सकता है।
बुद्धिमान निगरानी और दोष निदान प्राप्त करने के लिए एकीकृत स्वचालित नियंत्रण प्रणाली।
कॉम्पैक्ट डिजाइन, छोटे पदचिह्न, उत्पादन लाइन के साथ सहज रूप से एकीकृत किया जा सकता है।
सरल संचालन और सुविधाजनक रखरखाव उपकरण के दीर्घकालिक स्थिर संचालन को सुनिश्चित करता है।
मुख्य अनुप्रयोग क्षेत्र:
उपभोक्ता इलेक्ट्रॉनिक उत्पादों जैसे मोबाइल फोन, टैबलेट और लैपटॉप का निर्माण।
संचार उपकरण, जैसे राउटर, स्विच, बेस स्टेशन आदि का निर्माण
औद्योगिक नियंत्रण उपकरण, जैसे औद्योगिक नियंत्रक, औद्योगिक रोबोट आदि का निर्माण
चिकित्सा इलेक्ट्रॉनिक उपकरण, जैसे चिकित्सा नैदानिक उपकरण, चिकित्सीय उपकरण आदि का निर्माण
अन्य इलेक्ट्रॉनिक उत्पादों के लिए पीसीबीए के बाद का प्रसंस्करण।
चयन और उपयोग के सुझाव:
उत्पादन लाइन के पीसीबीए आकार, सामग्री, मात्रा और अन्य कारकों के आधार पर उपयुक्त ऑफलाइन पीसीबीए रूटर मशीन मॉडल चुनें।
निर्माता के निर्देशों और रखरखाव पुस्तिका के अनुसार संचालित और बनाए रखें।
उपकरण के पहनने की नियमित रूप से जाँच करें और इसे समय पर बदलें और मरम्मत करें।
परीक्षण यंत्र, असेंबली लाइन आदि जैसे उपप्रवाह और उपप्रवाह उपकरण के साथ अच्छी तरह से सहयोग कर सकता है।
1, उच्च परिशुद्धता रैखिक गाइड, नियंत्रण कार्ड और सर्वो मोटर का उपयोग करके ग्राहकों को उच्च प्रदर्शन, उच्च स्थिर और सुरक्षा औद्योगिक उपकरण प्रदान करते हैं।
2, उच्च संकल्प सीसीडी विकुअल संरेखण पर 4 अक्ष गति नियंत्रण बेस, उत्पादन को अधिक कुशल बनाने के लिए डबल मंच का उपयोग करें।
3, जर्मनी ब्रांड रूटिंग धुरी, गति 40000 ~ 60000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5उपकरण के जीवन की निगरानी करना। काटने वाला एक निश्चित दूरी काटने के बाद, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।
6, सीधी रेखा, आर्क और परिपत्र से जुड़े बोर्डों को डेमनलिंग के लिए उपयुक्त है।
7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
