| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-203 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |

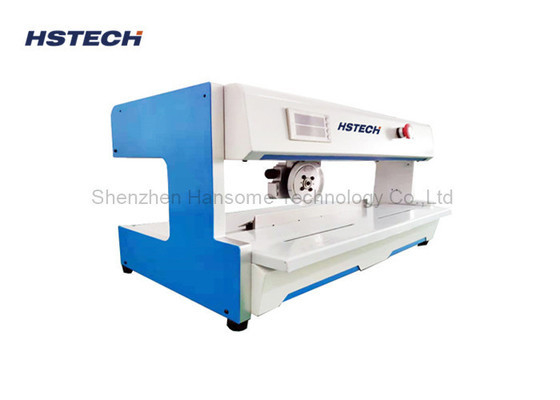

वी-कट पीसीबी विभाजक ब्लेड में निर्मित बजर अलार्म सुरक्षा एफआर 4 पीसीबी बोर्ड के लिए चल ऑपरेशन
परिचय
वी-कट पीसीबी सेपरेटर प्रिंटेड सर्किट बोर्ड (पीसीबी) को विभाजित करने के लिए एक स्वचालित उपकरण है, जिसका मुख्य रूप से इलेक्ट्रॉनिक्स विनिर्माण उद्योग की बैक-एंड प्रक्रिया में उपयोग किया जाता है।निम्नलिखित वी-कट पीसीबी विभाजक के लिए एक विस्तृत परिचय है:
उत्पाद का अवलोकनः
वी-कट पीसीबी विभाजक एक स्वचालित उपकरण है जिसका उपयोग विशेष रूप से संसाधित पीसीबी बोर्डों को विभाजित करने के लिए किया जाता है।
यह पूर्व-डिज़ाइन की गई वी-ग्रुव लाइन के साथ पीसीबी बोर्डों को स्वतंत्र पीसीबी इकाइयों में सटीक रूप से विभाजित कर सकता है।
इसका उपयोग इलेक्ट्रॉनिक उत्पाद निर्माण, संचार उपकरण, औद्योगिक नियंत्रण और अन्य क्षेत्रों की बैक-एंड प्रक्रिया में व्यापक रूप से किया जाता है।
मुख्य कार्य और विशेषताएं:
स्वचालन की उच्च डिग्री, विभाजन की दक्षता और स्थिरता में काफी सुधार।
विभाजन की सटीकता और स्वच्छता सुनिश्चित करने के लिए उच्च परिशुद्धता वाले काटने के उपकरण और पोजिशनिंग तंत्र अपनाएं।
प्रोग्राम करने योग्य काटने के मापदंड, जैसे काटने की गहराई, काटने की गति आदि, विभिन्न पीसीबी मोटाई और सामग्रियों की जरूरतों को पूरा करते हैं।
स्वचालित लोडिंग और अनलोडिंग तंत्र से लैस, विभाजन प्रक्रिया मैन्युअल हस्तक्षेप के बिना पूरी की जा सकती है।
बुद्धिमान निगरानी और दोष निदान प्राप्त करने के लिए एकीकृत स्वचालित नियंत्रण प्रणाली।
कॉम्पैक्ट डिजाइन, छोटे पदचिह्न, उत्पादन लाइन के साथ सहज रूप से एकीकृत किया जा सकता है।
सरल संचालन और सुविधाजनक रखरखाव उपकरण के दीर्घकालिक स्थिर संचालन को सुनिश्चित करता है।
मुख्य अनुप्रयोग क्षेत्र:
उपभोक्ता इलेक्ट्रॉनिक उत्पादों जैसे मोबाइल फोन, टैबलेट और लैपटॉप का निर्माण।
संचार उपकरण, जैसे राउटर, स्विच, बेस स्टेशन आदि का निर्माण
औद्योगिक नियंत्रण उपकरण, जैसे औद्योगिक नियंत्रक, औद्योगिक रोबोट आदि का निर्माण
चिकित्सा इलेक्ट्रॉनिक उपकरण, जैसे चिकित्सा नैदानिक उपकरण, चिकित्सीय उपकरण आदि का निर्माण
अन्य इलेक्ट्रॉनिक उत्पादों की बैक-एंड सेगमेंटेशन प्रक्रियाएं।
चयन और उपयोग के सुझाव:
उत्पादन लाइन के पीसीबी आकार, सामग्री, मात्रा और अन्य कारकों के आधार पर उपयुक्त वी-कट पीसीबी विभाजक मॉडल चुनें।
निर्माता के निर्देशों और रखरखाव पुस्तिका के अनुसार संचालित और बनाए रखें।
उपकरण के पहनने की नियमित रूप से जाँच करें और इसे समय पर बदलें और मरम्मत करें।
यह अपस्ट्रीम और डाउनस्ट्रीम उपकरणों जैसे प्लेसमेंट मशीनों और परीक्षकों के साथ अच्छी तरह से सहयोग कर सकता है।
विशेषताएं
1, यह मात्रा की परवाह किए बिना तेजी से काट सकता है, बहुत किफायती है।
2, ऊपरी परिपत्र ब्लेड और निचले रैखिक ब्लेड सभी आयातित उच्च गुणवत्ता वाले स्टील का उपयोग करते हैं, को तेज और दोहराया जा सकता है।
3, चलती रेंजः ((0 ~ 400 मिमी/600 मिमी) ग्राहकों के अनुरोध के अनुसार, परिपत्र ब्लेड समायोजन किया जा सकता है ((0 ~ 5 मिमी), विभिन्न मोटाई बोर्ड के लिए उपयुक्त है, अलग-अलग वी-कट ग्रूव के लिए समस्या को हल किया।
4, अधिकतम काटने की चौड़ाई असीमित है, 1 ~ 200 मिमी पर एकल पीसीबी सबसे अच्छा है।
5, ऑपरेशन प्लेटफार्म समायोजन किया जा सकता है, पीसीबी के ऊपरी घटकों की ऊंचाई के आधार पर, मानक मशीन की ऊंचाई 32 मिमी से कम है।
6, बजर अलार्म सुरक्षा में निर्मित, भी प्रकाश पर्दा और सुरक्षात्मक ब्लेड दोहरी सुरक्षा की गारंटी, ऑपरेटर चोट से बचने।
विनिर्देश
| मॉडल | एचएस-203 | एचएस-206 |
| वोल्टेज | AC110V/220V 50/60Hz | |
| ब्लेड का आकार (सर्कुलर ब्लेड) | φ125mm*30mm*3mm | |
| ब्लेड का आकार ((रैखिक ब्लेड) | 420 मिमी × 65 मिमी × 6 मिमी | |
| अधिकतम काटने की लंबाई | 5~400 मिमी | 5~600 मिमी |
| पीसीबी की मोटाई | 0.8~3 मिमी | |
| अलगाव की गति | 300~500 मिमी/सेकंड (समायोज्य) | |
| अलगाव चौड़ाई | सबसे अच्छा 1 ~ 200 मिमी | |
| घटकों की ऊंचाई | ≤32 मिमी ((या अनुकूलित) | |
| शक्ति | 60W | |
| मशीन का आयाम | 710x450x420 मिमी | 900x450x420 मिमी |
| वजन | 55 किलो | 75 किलो |
बोर्ड के नमूने ((सभी प्रकार के वी-ग्रूव पीसीबी बोर्ड के लिए उपयुक्तः FR4, एल्यूमीनियम बोर्ड,फायबर ग्लास बोर्ड, एलईडी बोर्ड, एलईडी स्ट्रिप बोर्ड)
