| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-310 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |
उच्च गुणवत्ता वाले गुइलोटिन प्रकार पीसीबी विभाजक 2 रैखिक गुइलोटिन प्रकार ब्लेड के साथ वायवीय शक्ति पीसीबी विभाजक
परिचय
यह मशीन वायवीय संचालित है, 2 रैखिक गिलोटिन प्रकार के ब्लेड के साथ काम करती है, अल्ट्रा कम बल तनाव, चिकनी और सपाट काटने, बगैर गड़बड़ी के।
रैखिक चाकू प्रकार के डिपेनेलिंग मशीनों को बिना झुकने या तनाव तनाव के सावधानीपूर्वक निर्धारित पैनल बोर्डों को डिपेनेलिंग करने के लिए डिज़ाइन किया गया था।
यहां तक कि संवेदनशील एसएमडी-घटक जैसे सिरेमिक कैपेसिटर भी डिमेंलिंग प्रक्रिया से क्षतिग्रस्त नहीं होंगे।
यह सभी प्रकार के पीसीबी बोर्ड, एलईडी एल्यूमीनियम बोर्ड, सीओबी बोर्ड, कूपर बोर्ड आदि के लिए उपयुक्त है।
कार्यः
पीसीबी द्वारा आरक्षित खंड रेखा काटना और अलग करना सटीक हो सकता है।
अलग-अलग आकारों और आकारों के पीसीबी बोर्डों का समर्थन करना।
इसमें पूर्ण स्वचालित कार्य हैं जैसे स्वचालित खिला, स्थिति, काटने और सामग्री।
काटने की प्रक्रिया के दौरान, पीसीबी के किनारे को क्षतिग्रस्त घटकों से बचने के लिए बरकरार रखा जा सकता है।
निरंतर स्वचालन प्राप्त करने के लिए उत्पादन लाइन में अन्य उपकरणों के साथ सहयोग कर सकता है।
मुख्य विशेषता:
एक विद्युत धक्का छड़ी या हाइड्रोलिक दबाव द्वारा संचालित काटने बल बड़ा और स्थिर है।
एक उच्च परिशुद्धता ऑप्टिकल पोजिशनिंग प्रणाली से सुसज्जित यह सुनिश्चित करने के लिए कि काटने की रेखा सटीक है।
मैनुअल ऑपरेशन के बोझ को कम करने के लिए एक स्वचालित फीडिंग और डिस्पेंसर है।
एक ही समय में एकल और कई पीसीबी अलग करने जैसे कई काटने के तरीके हैं।
उपकरण संरचना कॉम्पैक्ट है, क्षेत्र छोटा है, और उत्पादन लाइन में एकीकृत करना आसान है।
सुरक्षा सुरक्षा उपकरणों के साथ, जैसे आपातकालीन स्टॉप, ग्रिड आदि।
मुख्य घटक:
ब्लेड तंत्रः ब्लेड, ड्राइविंग मोटर/हाइड्रोलिक सिस्टम सहित।
ऑप्टिकल पोजिशनिंग सिस्टम: कैमरों, इमेज प्रोसेसिंग एल्गोरिदम आदि का प्रयोग करता है।
प्रवेश और निकास संस्थानः स्वचालित उपकरण जैसे कन्वेयर बेल्ट, रोबोट।
कार्यक्रम नियंत्रण प्रणाली: पूर्ण स्वचालन प्राप्त करने के लिए पीएलसी या एम्बेडेड नियंत्रक।
सुरक्षा सुरक्षा उपकरणः जैसे आपातकालीन स्टॉप स्विच, ग्रिड सेंसर आदि।
अनुप्रयोग परिदृश्यः
एसएमटी उत्पादन लाइनः पीसीबी को वापस वेल्डिंग के बाद पीसीबी में विभाजित किया जाता है।
ड्रिलिंग/टिन-प्लेट लाइनः यह पीसीबी स्प्लिट प्रक्रिया में भूमिका निभाता है।
परीक्षण लिंकः परीक्षण पूर्ण पीसीबी को अलग करें।
छोटे बैच/नमूने का उत्पादन: पीसीबी की छोटी मात्रा का तेजी से और व्यवस्थित विभाजन।
विशेषताएं
1, गिलोटिन प्रकार का अलग करने वाला, कम बल तनाव 500-600uE, उच्च गुणवत्ता काटना।
2, सभी प्रकार के सामग्री बोर्ड के लिए उपयुक्त, भी उच्च कठोरता, एल्यूमीनियम, और कूपर बोर्ड काटने कर सकते हैं।

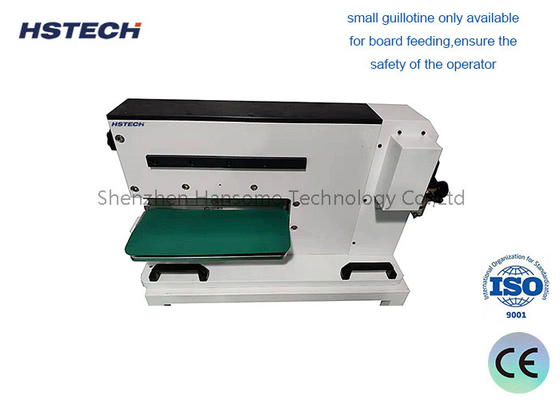

3सुरक्षाः केवल बोर्ड फ़ीडिंग के लिए उपलब्ध छोटी गिलोटिन,ऑपरेटर की सुरक्षा सुनिश्चित करें।
4, सीखने और संचालित करने में बहुत आसान है।
5, टिकाऊ, आयात उच्च गुणवत्ता वाले स्टील से बने काटने के उपकरण का उपयोग।
विनिर्देश
| मॉडल | एचएस-310 |
| शक्ति | 10W |
| वायु आपूर्ति | 0.5~0.8Mpa |
| कुशल काटने की लंबाई | 1-360 मिमी |
| रैखिक ब्लेड का आकार | 360*43.5*6 मिमी |
| ब्लेड सामग्री | आयात उच्च गुणवत्ता वाले उच्च गति वाले इस्पात उपकरण |
| अलग करने की गति | 1-300 मिमी/सेकंड |
| वी-कट मोटाई | 0.3-3.5 मिमी |
| वायु खपत | 200-400 ((L/min) |
| मशीन का आकार | 700*325*400 मिमी |
| वजन | 130 किलो |
| उपयुक्त बोर्ड | सभी वी-कट बोर्ड |
