| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सीवीएन350 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

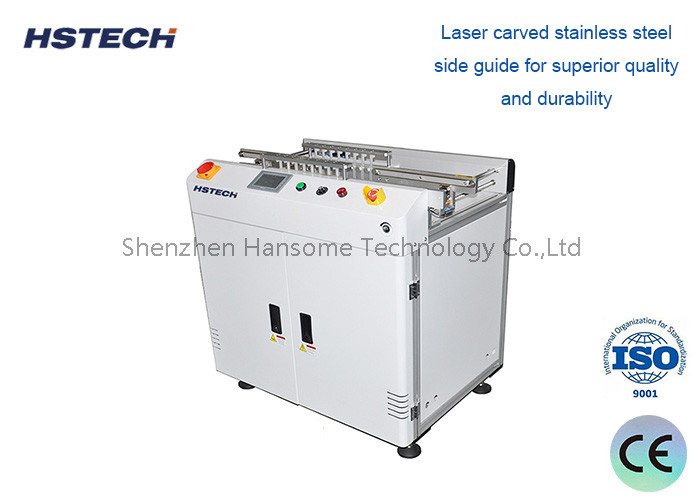

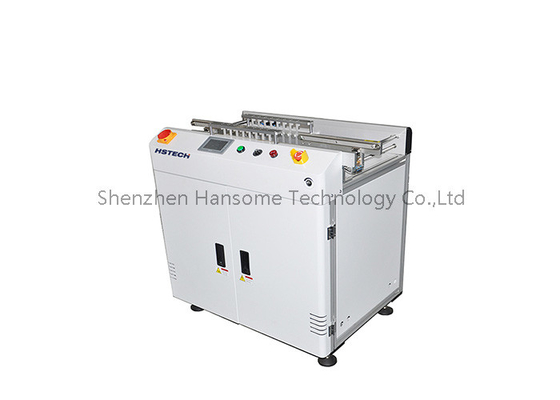

पैनसोनिक पीएलसी के साथ चर गति नियंत्रण एकल चरण पीसीबी अस्वीकार कन्वेयर पीसीबी हैंडलिंग उपकरण
परिचय
PCB Reject Conveyor (PCB Reject Conveyor) is a device used in automated electronic manufacturing to remove and convey printed circuit boards (PCBs) that are judged to be defective or substandard from the production line to the reject area.
निम्नलिखित पीसीबी अस्वीकार कन्वेयर के लिए एक सामान्य परिचय है:
1कार्यः पीसीबी रिजेक्ट कन्वेयर का मुख्य कार्य इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया के दौरान अयोग्य पीसीबी का पता लगाना और निकालना है।जब पीसीबी गुणवत्ता निरीक्षण या स्वचालित निरीक्षण प्रणालियों से गुजरते हैं, यदि वे दोषपूर्ण या अयोग्य उत्पादों के रूप में माना जाता है,रिजेक्ट कन्वेयर उन्हें उत्पादन लाइन से रिजेक्ट क्षेत्र में ले जाएगा ताकि यह सुनिश्चित हो सके कि उत्पादन लाइन पर अच्छे उत्पाद जारी रहें.
2स्वचालित कन्वेयरः पीसीबी रिजेक्ट कन्वेयर को अक्सर उत्पादन लाइन पर स्वचालित उपकरण के साथ एकीकृत किया जाता है, जैसे कि एक मुद्रित सर्किट बोर्ड असेंबली लाइन या परीक्षण उपकरण।यह स्वचालित रूप से प्राप्त कर सकते हैं, सिस्टम संकेतों या पता लगाने के परिणामों के आधार पर अयोग्य पीसीबी को प्रसारित और पता लगाएं।
3सामग्री हैंडलिंगः पीसीबी रिजेक्ट कन्वेयर आमतौर पर विफल पीसीबी को वितरित करने के लिए कन्वेयर बेल्ट या कन्वेयर सिस्टम का उपयोग करता है।कन्वेयर बेल्ट आमतौर पर पीसीबी को सटीक रूप से अस्वीकार क्षेत्र में ले जाने के लिए समायोज्य गति और चलने की दिशा है.
4. विज़ुअलाइज़ेशन और अलार्म:पीसीबी रिजेक्ट कन्वेयर आमतौर पर दृश्य इंटरफेस और अलार्म सिस्टम से लैस होते हैं ताकि ऑपरेटर वास्तविक समय में स्थानांतरण प्रक्रिया और विफल पीसीबी की संख्या की निगरानी कर सकेंअलार्म प्रणाली ऑपरेटरों को चेतावनी देने के लिए ध्वनि या प्रकाश संकेत जारी कर सकती है कि अस्वीकार क्षेत्रों को संबोधित करने की आवश्यकता है।
5समस्या निवारणः कुछ मामलों में, यदि पीसीबी रिजेक्ट कन्वेयर में खराबी या ट्रांसमिशन समस्या होती है, तोऑपरेटरों को कन्वेयर बेल्ट जैसे घटकों का निरीक्षण करके समस्या निवारण और रखरखाव कर सकते हैं, कन्वेयर सिस्टम और ट्रांसमिशन।
6.सिस्टम एकीकरण: पीसीबी रिजेक्ट कन्वेयर आमतौर पर अन्य स्वचालन उपकरण और प्रणालियों के साथ एकीकृत होता है, जैसे कि गुणवत्ता निरीक्षण उपकरण, स्वचालित छँटाई प्रणाली,और डेटा प्रबंधन प्रणालीयह एकीकरण उत्पादन दक्षता और गुणवत्ता नियंत्रण में सुधार कर सकता है और स्वचालन के उच्च स्तर को सक्षम कर सकता है।
विनिर्देश
| मॉडल | एचएस-सीवीएन 350 | HS-CVN460 |
| कुशल पीसीबी लंबाई | 50*50~450*350 मिमी | 50*50~550*460 मिमी |
| मशीन का आयाम | 1000*690*930 मिमी | 1000*800*930 मिमी |
| वजन | 70 किलो | 90 किलो |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L (वैकल्पिक) |
| परिवहन गति | 0.5~20 मी/मिनट या निर्दिष्ट करें |
| विद्युत आपूर्ति | AC100-230V,50/60Hz,एक चरण |
| बिजली की खपत | 100 वीए अधिकतम |
| वायु दबाव | 4-6bar |
| वायु खपत | अधिकतम 10L/मिनट |
| संचार | SMEMA |
विशेषताएं
1, अस्वीकार, निरीक्षण और बायपास मोड सभी उपलब्ध हैं।
2मॉड्यूलर डिजाइन।
3, स्थिरता मजबूत डिजाइन द्वारा बढ़ाई गई है।
4उच्च गुणवत्ता और स्थायित्व के लिए लेजर से नक्काशीदार स्टेनलेस स्टील साइड गाइड।
5, एर्गोनोमिक डिजाइन आर्मरेस्ट।
6, चिकनी और समानांतर चौड़ाई समायोजन ((लीड पेंच) ।
7, अनुरोध पर विभिन्न लंबाई उपलब्ध है।
8, परिवर्तनीय गति नियंत्रण।
9,एसएमईएमए संगत।
रेल परिवहन
उठाने की संरचना
विद्युत नियंत्रण
