| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |
परिचय

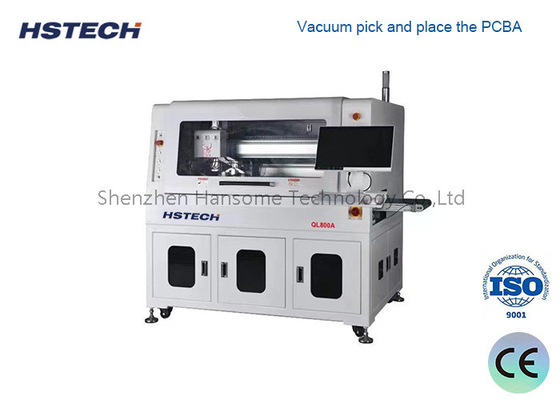

यह मशीन एक इनलाइन स्वचालित पीसीबीए रूटिंग मशीन है, पीसीबीए स्वचालित नीचे की ओर रूटिंग के लिए जिग के साथ तय है,और मशीन को रूट करने के बाद पीसीबीए को एक साथ रखने के लिए नोजल सक्शन का उपयोग करें, इसका उपयोग स्टैम्प छेद, वक्र पीसीबी और अन्य अनियमित जुड़े पीसीबी को अलग करने के लिए किया जाता है।
विशेषताएं
1, वैक्यूम उठाओ और PCBA जगह.
2, नीचे काटना.
3, डबल प्लेटफार्म काट रहा है।
4, टूटे हुए चाकू का पता लगाने के साथ।
5, स्वचालित उत्पादन लाइन को कनेक्ट करें।
6, एसपीसी सांख्यिकी कार्य करता है और ईआरपी प्रणाली से मेल खाता है।
7, स्वचालित उपकरण परिवर्तन, वैक्यूम क्लीनर का विस्फोट-सबूत कार्य और वायु मात्रा निगरानी कार्य से लैस किया जा सकता है।
तकनीकी विवरण
| मॉडल | QL800A | |
| पीसीबी का अधिकतम आकार | 260x340 मिमी | |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी | |
| पीसीबी की मोटाई | 0.4-6 मिमी | |
| ट्रांसमिशन ऊंचाई | 900±50 मिमी | |
| परिवहन दिशा | बाएँ से दाएँ | |
| परिवहन की गति | 1500 मिमी/सेकंड अधिकतम) समायोज्य | |
| लोड मोड | अनुभाग प्रकार का परिवहन मार्गदर्शक रेल | |
| रेल चौड़ाई समायोजन | स्वचालित | |
| संचार इंटरफेस | SMEMA | |
| पीसीबी पोजिशनिंग | फिक्स्चर की स्थिति | |
| पिकिंग सिस्टम | वैक्यूम सक्शन पिकअप | |
| काटने का धुरी/गति | 60,000 rpm/min, जर्मनी का ब्रांड ((वैकल्पिक 100,000 rpm/min, जर्मनी का ब्रांड) | |
| शीतलन प्रकार | स्व-कूल्ड प्रकार | |
| स्वचालित उपकरण परिवर्तन | वैकल्पिक | |
| तोड़ चाकू जाँच | हाँ | |
| अलग करने की गति | 5-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर घूर्णन, शाफ्ट टंगस्टन स्टील | |
| स्थिति की सटीकता दोहराएं | ±0.1 मिमी | |
| समन्वित चलती गति | 1000 मिमी/सेकंड | |
| आउट प्लेट प्रकार | ईएसडी बेल्ट परिवहन/बैच पैनल अग्रेषण इकाई | |
| अपशिष्ट संग्रह | कचरा संग्रह | |
| प्रक्रिया प्रोग्रामिंग | दृश्य प्रणाली के माध्यम से GERBER ड्राइंग आयात / संपादन कार्यक्रम | |
| वायु आपूर्ति | 5 से 8 किलोग्राम/सेमी3 | |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| मशीन का आकार | 1500x850x1600 मिमी | |
| वजन | लगभग 800 किलो | |

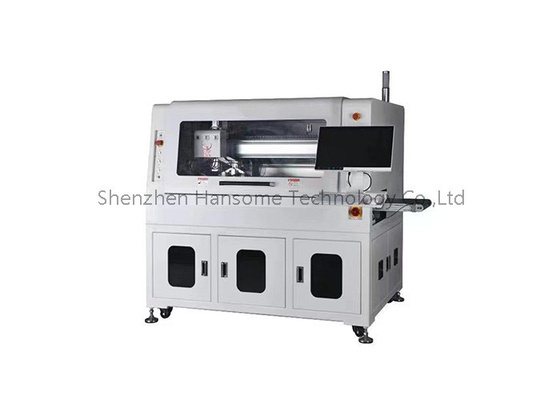

मशीन का आकार
निचले आकार का रूटिंग और धूल कलेक्टर
इमेजिंग कैमरा, मोरिटेक्स लेंस और माप-स्तर प्रकाश स्रोत के साथ उत्कृष्ट सीसीडी प्रणाली, मशीन के कैलिब्रेशन, मुआवजे और पोजिशनिंग का समर्थन करने के लिए,बड़ी स्थिरता और विरोधी गड़बड़ी क्षमता के साथ.
पिकिंग, प्लेसमेंट, अनलोडिंग और उत्पादन के लिए सर्वशक्तिमान वैक्यूम सक्शन चक।
मिश्रित अनलोडिंग प्रणाली, ईएसडी एंटी-स्टैटिक बेल्ट का उपयोग शीर्ष पक्ष पर अलग उत्पाद को ले जाने के लिए किया जाता है, और अपशिष्ट को नीचे की ओर ले जाया जाता है, इस विधि से बहुत जगह बचाई जाती है।
पैकेजिंग के बारे में
हमारे बारे में:
शेन्ज़ेन HanSome प्रौद्योगिकी कं, लिमिटेड ((HSTECH) में स्थापित किया गया था 2012 में पूर्व पेशेवर और अनुभवी इंजीनियर जो EMS कंपनी में कई वर्षों के लिए wroked द्वारा, हम PCB हैंडलिंग उपकरणों में विशेष पहले,फिर हम पीसीबी डेपेनेलिंग मशीन और एसएमटी सफाई मशीन विकसित करते हैंएचएसटीईसीएच के पास न केवल अनुसंधान एवं विकास के लिए पेशेवर तकनीकी टीम है, बल्कि अनुसंधान एवं विकास के लिए एक आउटगोइंग और अनुभवी विपणन टीम भी है, उत्पादों को विकसित करने की दिशाओं को समझती है,लगातार बदलती मांगों को पूरा करने के लिए उत्पादों और तकनीकों को अद्यतन करता है. पिछले वर्षों में,हमने हमेशा लागत प्रभावी उत्पादों को बनाने के लिए नवाचार और शोषण किया है ताकि हमारे ग्राहकों को लागत और श्रम की बचत करने में मदद मिल सके, एक ही समय में उत्पादन दक्षता में सुधार हो सके।
एचएसटीईसी ने "उच्च गुणवत्ता और स्मार्ट" का लक्ष्य निर्धारित किया, जो "गुणवत्ता उन्मुख और ग्राहक उन्मुख" की अवधारणा पर आधारित है और उद्योग की विशेषता को मिलाया,स्मार्ट फैक्ट्री के लिए स्मार्ट टेक्नोलॉजी परस्यूटबिक्री के बाद सेवा के लिए, हम "जिम्मेदारी" पर जोर देते हैं, हम पहली बार प्रतिक्रिया करेंगे जब हमें गुणवत्ता प्रतिक्रिया मिलेगी, और हर समय अपने ग्राहकों की सेवा करेंगे।
