| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस5331 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |

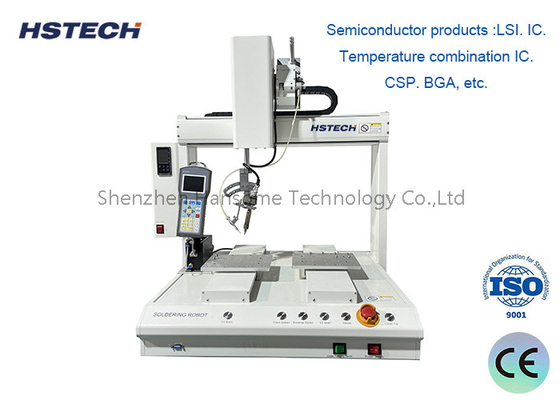

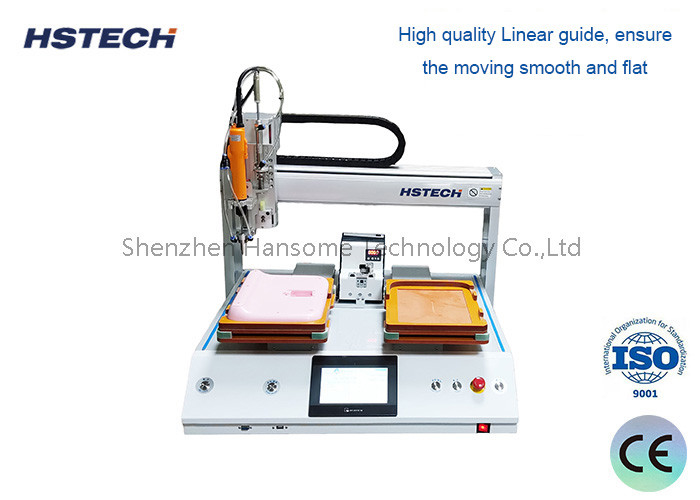

डबल प्लेटफार्म 4 एक्सिस ऑटोमैटिक सोल्डरिंग रोबोट स्टेपर मोटर ड्राइव के साथ
परिचय
यह उपकरण एक 4 अक्ष एकल सिर स्वचालित मिलाप मशीन, डबल वाई मंच, स्थिरता खिला समय बचाने, उत्पादन दक्षता imporve है। यह व्यापक रूप से पीसीबी मिलाप तार में प्रयोग किया जाता है,चार्जर प्लग,सोल्डरिंग, कनेक्टर प्लग, डीसी टर्मिनल, एलईडी स्ट्रिप लाइट सोल्डरिंग और अन्य क्षेत्र।स्वचालित सोल्डरिंग रोबोट एक रोबोट प्रणाली है जिसका उपयोग स्वचालित वेल्डिंग के लिए किया जाता है।
यह मुख्य रूप से निम्नलिखित विशेषताओं और अनुप्रयोगों हैः
कार्यः
यह स्वचालित रूप से वेल्डिंग स्पॉट की स्थिति की पहचान और पता लगा सकता है और वेल्डिंग क्रिया को सटीक रूप से पूरा कर सकता है।
विभिन्न प्रकार की वेल्डिंग प्रक्रियाओं का समर्थन करता है, जैसे स्पॉट वेल्डिंग, ड्रैग वेल्डिंग, वेव वेल्डिंग आदि।
वेल्डिंग मापदंडों का प्रोग्राम करने योग्य नियंत्रण, जैसे वेल्डिंग तापमान, समय, तीव्रता आदि।
विजुअल निरीक्षण समारोह के साथ, वेल्डिंग गुणवत्ता की वास्तविक समय की निगरानी।
यह पूरी तरह से स्वचालित उत्पादन प्राप्त करने के लिए उत्पादन लाइन में अन्य उपकरणों के साथ मिलकर काम कर सकता है।
मुख्य विशेषता:
औद्योगिक रोबोटों का उपयोग करके, आंदोलन लचीला और सटीक है।
उच्च परिशुद्धता दृष्टि प्रणाली से सुसज्जित स्वचालित पहचान और स्थिति प्राप्त करने के लिए।
वेल्डिंग बंदूक के अंत में मध्यम वेल्डिंग शक्ति सुनिश्चित करने के लिए बल नियंत्रण कार्य है।
विभिन्न जटिल वेल्डिंग प्रक्रिया आवश्यकताओं के अनुकूल प्रोग्राम करने योग्य नियंत्रण।
उच्च कार्य दक्षता और श्रम लागत की बचत।
अच्छी पुनरावृत्ति, उच्च स्थिरता और विश्वसनीय वेल्डिंग गुणवत्ता।
मुख्य घटक:
रोबोट बांहः लचीली वेल्डिंग गति प्रदान करता है।
वेल्डिंग मशीन और वेल्डिंग बंदूकः आवश्यक वेल्डिंग शक्ति और गर्मी प्रदान करें।
दृष्टि प्रणालीः स्वयंचलित पोजिशनिंग और सोल्डर जोड़ों का पता लगाता है।
बल नियंत्रण प्रणालीः वेल्डिंग प्रक्रिया के दौरान दबाव को नियंत्रित करती है।
कार्यक्रम नियंत्रण प्रणालीः पूरी तरह से स्वचालित वेल्डिंग प्रक्रिया को महसूस करने के लिए प्रोग्रामिंग।
परिधीय वाहक उपकरण: स्वचालित लोडिंग और अनलोडिंग के लिए सहयोग करें।
अनुप्रयोग परिदृश्य:
इलेक्ट्रॉनिक विनिर्माण: SMT, THT और अन्य प्रक्रियाओं में वेल्डिंग स्वचालन।
ऑटोमोबाइल निर्माण: विभिन्न प्रकार के वाहन इलेक्ट्रॉनिक घटकों का स्वचालित वेल्डिंग।
एयरोस्पेस: विभिन्न विमान भागों का उच्च परिशुद्धता वेल्डिंग।
घरेलू उपकरणों का निर्माणः मोटरों, स्विचों और अन्य घटकों का स्वचालित वेल्डिंग।
अन्य उद्योगः जैसे चिकित्सा उपकरण, औद्योगिक मशीनरी और अन्य क्षेत्र।
विशेषताएं
1, लचीला, स्पॉट वेल्डिंग, ड्रैग सोल्डरिंग, स्वचालित सफाई आदि के कार्य के साथ।
2, स्थिति सही, स्थिति प्रतिलिपि, सरणी, ऑटो-फिक्स्ड स्थान आदि के कार्य के साथ, आसान संचालन।
3, स्टेपर मोटर ड्राइव और उन्नत गति नियंत्रण एल्गोरिथ्म के साथ बहु-अक्ष रोबोट, यह प्रभावी रूप से स्थिति सटीकता और दोहराव सटीकता में सुधार करता है।
4, सॉल्डरिंग प्रोग्राम की नकल की जा सकती है, प्रोग्रामिंग समय बचाता है।
5, यूएसबी कॉपी फ़ंक्शन का समर्थन करता है, जो प्रोग्राम को एक ही उत्पाद को सॉल्ड करने वाली दूसरी मशीन पर कॉपी कर सकता है।
6, तापमान नियंत्रक समायोज्य हो सकता है, 5-500°C, उच्च सटीकता ±5°C, स्थिर तापमान, तेजी से तापमान मुआवजा।
विनिर्देश
| मॉडल | HS-5S331 |
| इनपुट वोल्टेजः | AC110/220V,50/60Hz |
| आउटपुट वोल्टेजः | DC24V |
| चलती सीमा-- एक्स अक्ष | 500 मिमी |
| Y1 अक्ष | 300 मिमी |
| Y2 अक्ष | 300 मिमी |
| Z अक्ष | 100 मिमी |
| गति ((X/Y1/Y2/Z): | 5-800 मिमी/सेक |
| पुनरावृत्ति सटीकता ((X/Y1/Y2/Z): | ±0.02 मिमी |
| कार्य भार क्षमताः | 5 किलो |
| फिक्स्चर लोड क्षमताः | 3 किलो |
| प्रीहीटिंग टेम्परेचर रेंजः | 50 से 500°C |
| कार्यक्रम क्षमताः | अधिकतम 99 |
| संचार बंदरगाह: | RS232 |
| भोजनः | सिंगल टिन फीडिंग सिस्टम |
| सोल्डरी टिन व्यास: | 0.3-1.6 मिमी |
| भंडारण विस्तारः | फ्लैश स्टोरेज का समर्थन |
| प्रोग्रामिंग मोडः | रोटन या टेकिंग |
| मशीन का आयाम: | 720*580*645 मिमी |
| शुद्ध भार: | 65 किलो |
