| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एसटी400 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

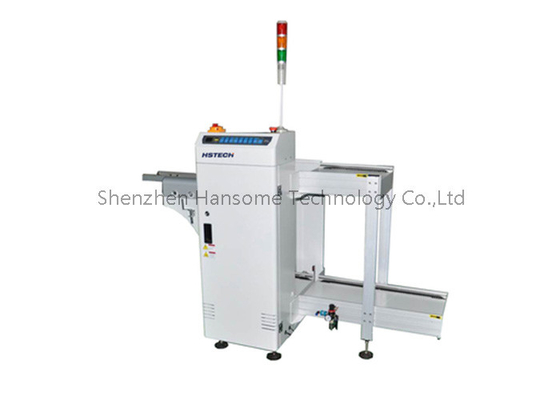

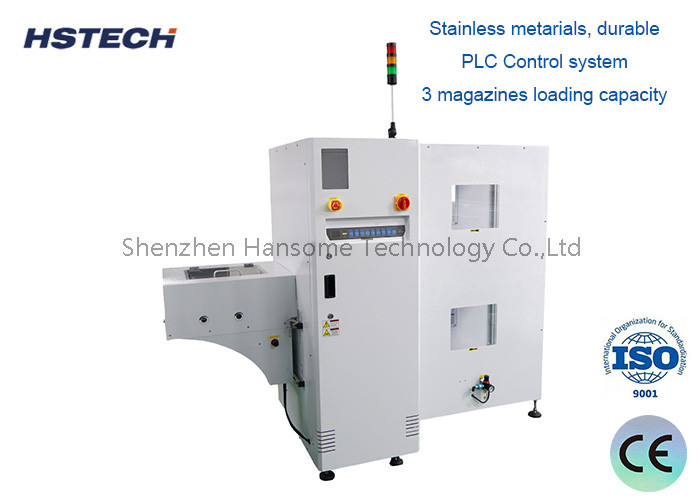

चौड़ाई समायोजन पैनासोनिक पीएलसी सीई सूचीबद्ध पीसीबी स्टैकर मशीन नंगे बोर्ड अनलोडर
आवेदन
यह मशीन लेजर मार्किंग के बाद एसएमटी उत्पादन लाइन से नंगे पीसीबी को उतारने/संग्रह करने के लिए उपयोग की जाती है।
ऑटोमैटिक अनलोडर का प्रयोग SMT उत्पादन लाइन में बोर्ड रिसीवर डिवाइस के लिए किया जाता है,बॉक्स प्रकार के फ्रेम के उपयोग के साथ स्वचालित रूप से सामग्री बॉक्स में उत्पादन लाइन पर सर्किट बोर्ड टुकड़ा टुकड़ा डाल करने के लिए.
एसएमटी उत्पादन लाइन के लिए स्वचालित अनलोडर बोर्ड प्राप्त करने वाला उपकरण, बॉक्स प्रकार सामग्री फ्रेम के उपयोग के साथ स्वचालित रूप से उत्पादन लाइन में सर्किट बोर्डों को एक-एक करके सामग्री बॉक्स में।यह कठोर सपाट जमीन पर रखा जा सकता है और बोर्ड खिला मशीन के साथ इस्तेमाल किया जा सकता है, जो ऑपरेटरों की श्रम तीव्रता को कम करता है, कार्य दक्षता में सुधार करता है, श्रम की बचत करता है और उत्पादन लागत को कम करता है।ऑपरेटर की व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए चलती केबलों और विद्युत घटकों के बिना पूरी मशीन; समग्र उपकरण की संरचना सरल और उचित है, संचालन और उपयोग लचीला, विश्वसनीय प्रदर्शन, अनुप्रयोगों की विस्तृत श्रृंखला है।
विशेषताएं
1पैनसोनिक पीएलसी प्रोग्राम नियंत्रण।
2पारंपरिक और सरल एलईडी बटन नियंत्रण।
3, एसएमईएमए सिग्नल कनेक्शन।
4, मैनुअल पीसीबी मोटाई समायोजन।
5पीसीबी चौड़ाई समायोजन।
6, एलईडी प्रकाश स्थिति प्रदर्शित करता है।
7, एल्यूमीनियम संरचना, शिफ्ट को रोकने के लिए भारी तल डिजाइन।
8, पास-थ्रू मोड प्रदान किया गया है।
9उत्पाद लाइन बदलने में केवल 10 सेकंड लगे।
10, निर्बाध लोड हो रहा है.
11, ईएसडी परिवहन बेल्ट।
12, स्व-प्रोग्राम मशीन त्रुटि प्रदर्शन,विभिन्न त्रुटियों का एक अलग कोड है,प्रत्येक कोड में संबंधित रखरखाव निर्देश हैं जो मशीन के दरवाजे के पीछे की ओर चिपके हुए हैं
विनिर्देश
| कार्य |
अपस्ट्रीम मशीन से एसएमटी लाइन के लिए नंगे पीसीबी इकट्ठा करने के लिए इस्तेमाल किया |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| पीसीबी की मोटाई | 0.6~4.0 मिमी |
| पीसीबी घटकों की ऊंचाई | ±35 मिमी |
| पीसीबी खिला समय | लगभग. 10 सेकंड या निर्दिष्ट करें |
| बोर्ड का वजन | ≤3 किलो |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 0.6Mpa |
| वायु खपत | <20 लीटर/मिनट |
| संकेत | SMEMA |
| मॉडल | HS-ST400 | HS-ST530 |
| कुशल पीसीबी लंबाई | 50~400 मिमी | 50~530 मिमी |
| परिवहन पीसीबी की चौड़ाई | 50~400 मिमी | 50~500 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 1.0 मिमी |
| मशीन का आयाम | 650*670*1200 मिमी | 800*880*1200 मिमी |
| वजन | 170 किलो | 190 किलो |
1पूर्ण टच स्क्रीन नियंत्रण, सुविधाजनक और तेज, स्थिर प्रदर्शन।
2यह स्वचालित रूप से शीट सामग्री को मैन्युअल हैंडलिंग और उच्च दक्षता के बिना निचली मशीन में भेज सकता है।
3.विस्तृत दोष पुनर्प्राप्ति कार्य और सुरक्षा पता लगाने की प्रणाली, ध्वनि और प्रकाश अलार्म और असामान्यता के मामले में पाठ शीघ्र प्रसंस्करण योजना में निर्मित, प्रसंस्करण के लिए सुविधाजनक।
4नियंत्रण प्रणाली का स्वतंत्र अनुसंधान एवं विकास, स्थिर प्रदर्शन।
5गेंद शिकंजा और उच्च कार्बन स्टील स्तंभ, कम शोर, छोटे कंपन, सटीक स्थिति को अपनाएं।
6मानक SMEMA सिग्नल लाइन इंटरफेस, जिसे अन्य स्वचालन उपकरण से जोड़ा जा सकता है।
