| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एसटी400 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

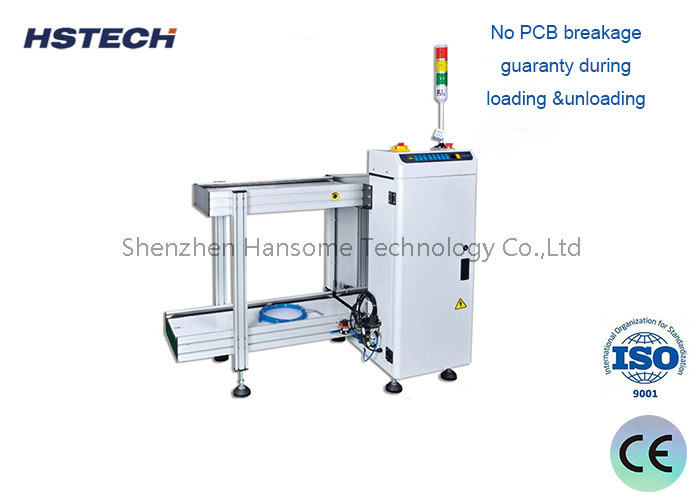

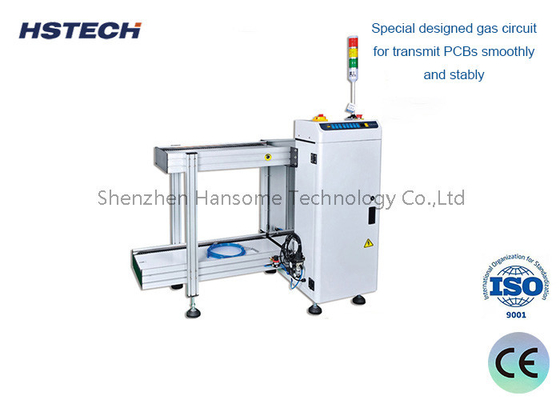

चौड़ाई समायोजन पैनासोनिक पीएलसी सीई सूचीबद्ध पीसीबी स्टैकर मशीन नंगे बोर्ड अनलोडर
आवेदन
यह मशीन लेजर मार्किंग के बाद एसएमटी उत्पादन लाइन से नंगे पीसीबी को उतारने/संग्रह करने के लिए उपयोग की जाती है।
विशेषताएं
1पैनसोनिक पीएलसी प्रोग्राम नियंत्रण।
2पारंपरिक और सरल एलईडी बटन नियंत्रण।
3, एसएमईएमए सिग्नल कनेक्शन।
4, मैनुअल पीसीबी मोटाई समायोजन।
5पीसीबी चौड़ाई समायोजन।
6, एलईडी प्रकाश स्थिति प्रदर्शित करता है।
7, एल्यूमीनियम संरचना, शिफ्ट को रोकने के लिए भारी तल डिजाइन।
8, पास-थ्रू मोड प्रदान किया गया है।
9उत्पाद लाइन बदलने में केवल 10 सेकंड लगे।
10, निर्बाध लोड हो रहा है.
11, ईएसडी परिवहन बेल्ट।
12, स्व-प्रोग्राम मशीन त्रुटि प्रदर्शन,विभिन्न त्रुटियों का एक अलग कोड है,प्रत्येक कोड में संबंधित रखरखाव निर्देश हैं जो मशीन के दरवाजे के पीछे की ओर चिपके हुए हैं
विनिर्देश
| कार्य |
अपस्ट्रीम मशीन से एसएमटी लाइन के लिए नंगे पीसीबी इकट्ठा करने के लिए इस्तेमाल किया |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| पीसीबी की मोटाई | 0.6~4.0 मिमी |
| पीसीबी घटकों की ऊंचाई | ±35 मिमी |
| पीसीबी खिला समय | लगभग. 10 सेकंड या निर्दिष्ट करें |
| बोर्ड का वजन | ≤3 किलो |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 0.6Mpa |
| वायु खपत | <20 लीटर/मिनट |
| संकेत | SMEMA |
| मॉडल | HS-ST400 | HS-ST530 |
| कुशल पीसीबी लंबाई | 50~400 मिमी | 50~530 मिमी |
| परिवहन पीसीबी की चौड़ाई | 50~400 मिमी | 50~500 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 1.0 मिमी |
| मशीन का आयाम | 650*670*1200 मिमी | 800*880*1200 मिमी |
| वजन | 170 किलो | 190 किलो |
नोट
1मशीन चलाने से पहले पहले परिधि को पीछे की ओर गिनें और फिर परिधि को धनात्मक क्रम में गिनें ताकि रबर कंबल, प्रिंटिंग प्लेट आदि को क्षति से बचाया जा सके।रोलर्स के बीच.
2. कार्यस्थल को साफ और अवरुद्ध रखा जाना चाहिए, जमीन, कार्यक्षेत्र और मशीनों के चारों ओर कोई मलबा नहीं होना चाहिए। रखरखाव उपकरण और स्पेयर पार्ट्स को निर्दिष्ट स्थानों पर रखा जाना चाहिए।
3प्रारंभ करने से पहले, आवश्यक स्नेहन तेल (ग्रिज) को मशीन के प्रत्येक तेल इंजेक्शन बिंदु, स्नेहन बिंदु और तेल टैंक में जोड़ा जाना चाहिए। अनुमोदन के बिना,गैर चालक दल के सदस्यों को अनुमति के बिना मशीन को चालू या संचालित करने की अनुमति नहीं हैसहायक और प्रशिक्षुओं को पायलट के मार्गदर्शन में काम करना चाहिए।
4. होमवर्क शुरू करने से पहले, होमवर्क कर्मियों को काम के कपड़े और जूते साफ-सुथरे पहनने चाहिए, कॉलर और कफन को कसकर बांधना चाहिए, अपनी जेबों को मलबे से मुक्त रखना चाहिए जो गिर सकते हैं,और घड़ियाँ या अन्य सामान न पहनें.
5.मशीन को चालू करने से पहले मशीन के शरीर के सभी हिस्सों में किसी प्रकार के मलबे की जांच करें। संकेत दिया जाना चाहिए (सुरक्षा घंटी दबाएं),और सामने और पीछे मशीन शुरू करने से पहले आसपास के क्षेत्र की सुरक्षा सुनिश्चित करने के लिए समन्वित किया जाना चाहिए.
