| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-250यूएलडी |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

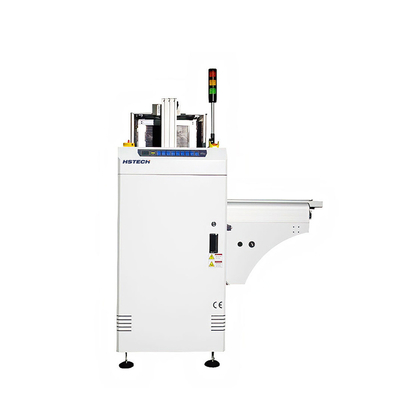

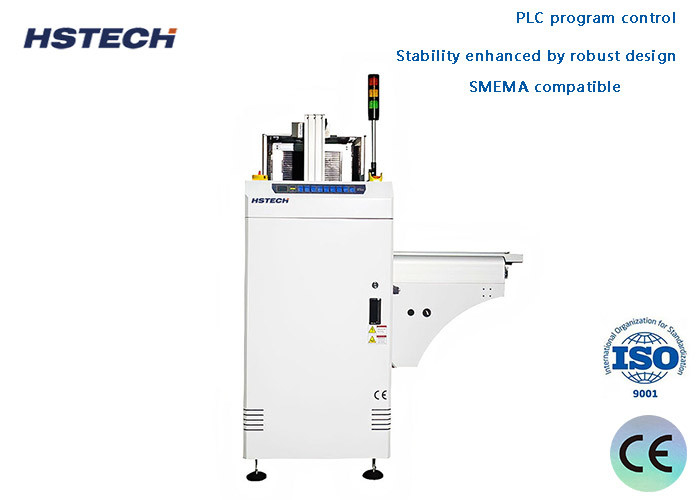

मैनुअल ऑटोमैटिक रन मोड चयन पीसीबी अनलोडर SMEMA सिग्नल के साथ पीसीबी हैंडलिंग उपकरण
परिचय
पीसीबी अनलोडर एक स्वचालित उपकरण है जिसका उपयोग उत्पादन लाइन से तैयार प्रिंटेड सर्किट बोर्ड (पीसीबी) को अनलोड करने के लिए किया जाता है।
इसके मुख्य कार्य निम्नलिखित हैं
पीसीबी को स्वचालित रूप से पहचानें और उनका पता लगाएं और उन्हें सुरक्षित रूप से आउटपुट ट्रे या पैलेट पर उतारें। इससे कार्य दक्षता और परिचालन सुरक्षा में सुधार होता है।
यह विभिन्न प्रकार के पीसीबी के अनुकूल होने के लिए पीसीबी के आकार और आकार के अनुसार स्वचालित रूप से समायोजित किया जा सकता है। इससे डिवाइस की बहुमुखी प्रतिभा और लचीलापन बढ़ जाता है।
सेंसर और नियंत्रण प्रणालियों से लैस यह पीसीबी की स्थिति और संचालन की वास्तविक समय में निगरानी कर सकता है और समय पर अलार्म जारी कर सकता है या सुधारात्मक उपाय कर सकता है।
विभिन्न प्रकार के सुरक्षा सुरक्षा उपायों को एकीकृत किया गया है, जैसे टकराव विरोधी, विसंगति का पता लगाने, आदि, यह सुनिश्चित करने के लिए कि PCB को अनलोडिंग प्रक्रिया के दौरान क्षतिग्रस्त नहीं किया जाएगा।
यह एक स्वचालित उत्पादन प्रक्रिया बनाने के लिए उत्पादन लाइन पर अन्य उपकरणों के साथ लिंक नियंत्रण का एहसास कर सकता है।
विनिर्देश
| मॉडल | HS-250ULD | HS-330ULD | HS-390ULD | HS-460ULD |
| वोल्टेज | AC110V/220V,50/60Hz,एक चरण,अधिकतम 300A | |||
| पीसीबी आयाम | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| मैगज़ीन आयाम | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| वायु आपूर्ति | 0.4~0.6Mpa | |||
| परिवहन ऊंचाई | 900±20 ((मिमी) मानक | |||
| लोड करने का समय | 6 सेकंड | |||
| मैगज़ीन बदलने का समय | लगभग 20 सेकंड | |||
| परिवहन दिशा | एल से आर या आर से एल, वैकल्पिक | |||
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी | |||
| पिच | 1-4 ((10 मिमी कदम) | |||
| संचार | SMEMA | |||
| मशीन का आयाम | 1700*780*1200 | 1900*860*1200 | 2200*920*1200 | 2200*1120*1200 |
| वजन | लगभग 160 किलो | लगभग 200 किलो | लगभग 240 किलो | लगभग 260 किलो |
विशेषताएं
1, सही रंग टच स्क्रीन नियंत्रण
2, मित्सुबिशी पीएलसी
3, मैगज़ीन क्षमताः शीर्ष 1, नीचे 1, या अनुकूलित
4, चुनिंदा पिचः 10 मिमी,20 मिमी,30 मिमी,40 मिमी
5पीसीबी परिवहन दिशाः एल-आर, या आर-एल,वैकल्पिक
6मैनुअल/ऑटोमैटिक रन मोड का चयन
7, सामने की रेल या पीछे की रेल, वैकल्पिक
8, एसएमटी अनुप्रयोग के लिए मानक ऊंचाई ((920±20 मिमी)
9, टॉवर प्रकाश प्रदर्शन
10, एसएमईएमए संकेत
