| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-T350 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |
एंटी-स्टैटिक पीसीबी स्टोरेज टर्नओवर कार पीसीबी हैंडलिंग उपकरण 4 पहियों के साथ 360 डिग्री चल रहा है
परिचय
पीसीबी स्टोरेज टर्नओवर कार स्वचालित पीसीबी (प्रिंट सर्किट बोर्ड) भंडारण और हैंडलिंग के लिए एक उपकरण है, जिसका उपयोग मुख्य रूप से इलेक्ट्रॉनिक विनिर्माण और एसएमटी (सतह माउंट प्रौद्योगिकी) उत्पादन लाइनों में किया जाता है।
निम्नलिखित पीसीबी भंडारण टर्नओवर कार का एक विस्तृत परिचय हैः
उत्पाद का वर्णन:
पीसीबी स्टोरेज टर्नओवर कार एक स्वचालित उपकरण है जिसे विशेष रूप से पीसीबी बोर्ड भंडारण और हस्तांतरण के लिए डिज़ाइन किया गया है।
यह बड़ी संख्या में पीसीबी बोर्डों को संग्रहीत कर सकता है, और स्वचालित रूप से संग्रहीत पीसीबी बोर्डों को अगली प्रक्रिया में निकाल, फ्लिप और परिवहन कर सकता है।
मुख्य कार्य और विशेषताएं:
उच्च घनत्व भंडारणः पीसीबी के आकार और उत्पादन आवश्यकताओं के अनुसार, उच्च स्थान उपयोग प्राप्त करने के लिए बहु-परत भंडारण रैक के साथ एक संरचना को डिज़ाइन किया जा सकता है।
स्वचालित हैंडलिंग: उपकरण एक स्वचालित तंत्र से लैस है जो पीसीबी बोर्डों को भंडारण रैक से अनियंत्रित रूप से निकाल सकता है और उन्हें अगली प्रक्रिया में भेज सकता है।
फ्लिप फंक्शनः पीसीबी बोर्ड को विभिन्न प्रक्रियाओं की आवश्यकताओं को पूरा करने के लिए स्वचालित रूप से घुमाया जा सकता है।
मजबूत संगतता: बड़े और छोटे मॉडल सहित विभिन्न आकारों के पीसीबी बोर्डों पर लागू।
दक्षता में सुधारः मैनुअल हैंडलिंग को काफी कम करें और पीसीबी बोर्डों के परिसंचरण दक्षता में सुधार करें।
नुकसान को कम करें: स्टैंडर्ड स्टोरेज और हैंडलिंग प्रक्रियाओं से परिवहन के दौरान पीसीबी बोर्डों की क्षति दर कम होती है।
अनुप्रयोग परिदृश्य:
इसका व्यापक रूप से एसएमटी उत्पादन लाइनों, कनेक्टिंग पैच, परीक्षण, वेल्डिंग और अन्य प्रक्रियाओं में उपयोग किया जाता है।
इसका उपयोग इलेक्ट्रॉनिक उत्पाद विनिर्माण, पीसीबी असेंबली और अन्य उद्योगों में स्वचालित उत्पादन लाइनों में किया जा सकता है।
यह उच्च मात्रा और उच्च आवृत्ति पीसीबी बोर्डों की परिवहन प्रक्रिया में महत्वपूर्ण भूमिका निभाता है।
विशिष्ट मॉडल और विन्यासः
पीसीबी आकार और भंडारण मात्रा जैसी विभिन्न आवश्यकताओं के अनुसार, विभिन्न विनिर्देशों और मॉडल की पीसीबी भंडारण टर्नओवर कारों का चयन किया जा सकता है।
सामान्य विन्यास में बहु-परत भंडारण रैक, स्वचालित पिक-एंड-प्लेस तंत्र, फ्लिपिंग डिवाइस आदि शामिल हैं।
विनिर्देश
| मॉडल | एचएस-टी350 |
| समग्र आकार | 850*540*1260 मिमी, |
| उपयुक्त पीसीबी आकार | अधिकतम चौड़ाई 350mm,या वैकल्पिक 460mm |
| मानक परत | 3 परतें |
| पीसीबी भंडारण क्षमता | मानक अधिकतम स्टोर 300pcs |
| साइड प्लेट सामग्री | प्रवाहकीय फाइबर वाला पीपी यौगिक |
| साइड प्लेट का प्रकार | इंजेक्शन मोल्ड |
| ट्रॉली फ्रेम रैक सामग्री | स्टेनलेस स्टील |
| ट्रॉली फ्रेम रैक | क्वायर प्रकार |
| चौड़ाई समायोजित करने की विधि | मैनुअल/स्क्रू समायोजन |
| साइड गाइड स्लॉट | गहराई 3.0mm, चौड़ाई 5.0mm, पिच 10mm |
| सतह प्रतिरोध | 106Ω-109Ω |
| गर्मी प्रतिरोध | 80°C/120°C/200°C |
| चौड़ाई समायोजन | गियर ट्रैकर / क्लिप |
| ऊपरी और निचले आधार पैनल | धातु सामग्री |
| प्रकार | विरोधी स्थैतिक |
| एकल भार | 30 किलो |
विशेषताएं

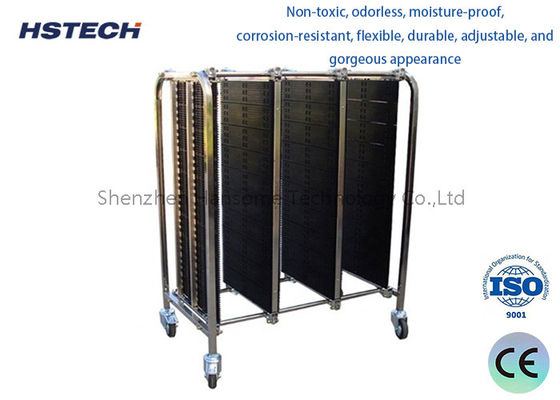

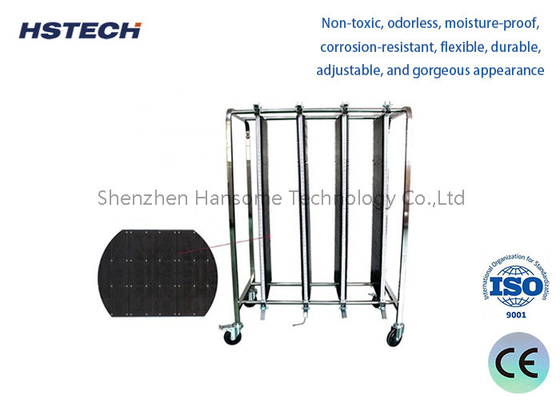

1, गैर विषैले, गंधहीन, नमी प्रतिरोधी, संक्षारण प्रतिरोधी, लचीला, टिकाऊ, समायोज्य, और भव्य उपस्थिति।
2पीसीबी ट्रॉली अधिकतम 100 किलोग्राम लोड कर सकती है।
3, विरोधी स्थैतिक सतह प्रतिरोध 10 की शक्ति 6 से 10 की 9 वीं शक्ति,s10 की सतह प्रवाहकीय प्रतिरोध 4 से 10 की 6 वीं शक्ति से नीचे है।
4, प्रत्येक परत में संख्या चिह्नित है, आसान प्रबंधन।
5, सभी स्टेनलेस स्टील से बने हैं, और सामान पूर्ण और विविध हैं, और उत्पादन क्षमता मजबूत है।फ्रेम का आकार और रेल स्लॉट की संख्या ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है.
6, रैक गैर विषैले, गंधहीन, नमी प्रतिरोधी, संक्षारण प्रतिरोधी, टिकाऊ है, भी stackable किया जा सकता है।
7, मानक अधिकतम 300pcs स्टोर कर सकते हैं, अनुकूलित उपलब्ध है।
8, पूरी कार को स्थानांतरित किया जा सकता है, पहिये एंटी-स्टेटिक हैं, और चार पहिये (दो ब्रेक के साथ) हैं।
9, स्थापित करने और अलग करने में आसान, प्रतिस्थापन और रखरखाव के लिए सुविधाजनक।
आवेदन
यह विरोधी स्थैतिक पीसीबी टर्नओवर कार व्यापक रूप से एसएमटी प्रसंस्करण, मशीनरी, ऑटोमोटिव, घरेलू उपकरण, प्रकाश उद्योग, इलेक्ट्रॉनिक्स और अन्य उत्पादन उद्यमों में उपयोग किया जाता है। यह एसिड और क्षार का विरोध कर सकता है,तेल, गंदगी, गैर विषैले और स्वादहीन। इसका उपयोग पीसीबी बोर्ड को स्टोर करने के लिए किया जा सकता है, साफ करने में आसान है, और पीसीबी बोर्ड कारोबार के लिए सुविधाजनक है। आसान प्रबंधन के लिए अच्छी तरह से ढेर।इसका उचित डिजाइन और उत्कृष्ट गुणवत्ता परिवहन के लिए उपयुक्त है, वितरण, भंडारण, वितरण और प्रसंस्करण एसएमटी फैक्ट्री लॉजिस्टिक्स में।
