| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एनएस-600 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |

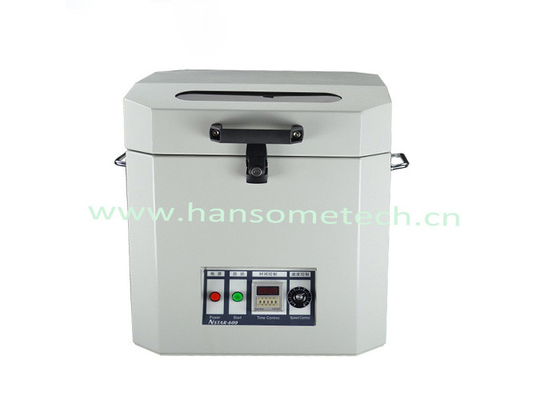

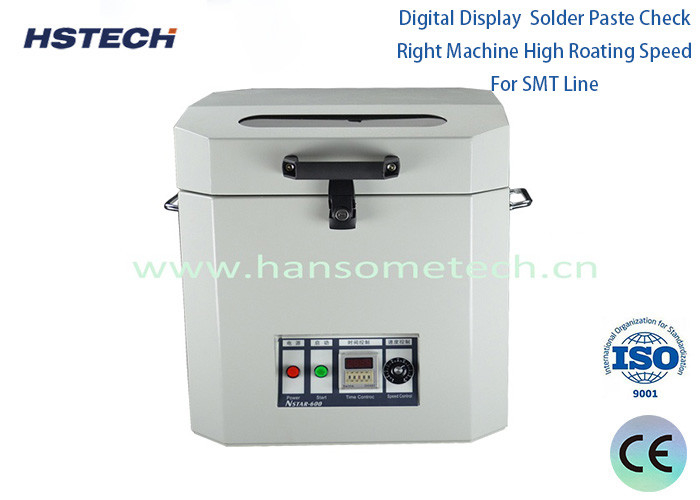

1400 आरपीएम लाइट ब्लिंक और बज़र चेतावनी स्वचालित सोल्डर पेस्ट मिक्सर सोल्डर पेस्ट मशीन
परिचय
सोल्डर पेस्ट मशीन एक स्वचालित उपकरण है जिसका उपयोग इलेक्ट्रॉनिक सर्किट बोर्डों पर सोल्डर पेस्ट को सटीक रूप से लगाने के लिए किया जाता है।
निम्नलिखित में सोल्डर पेस्ट मशीन का विस्तृत परिचय दिया गया है:
कार्य और कार्य:
बाद की एसएमटी वेल्डिंग प्रक्रिया के लिए तैयार करने के लिए स्वचालित रूप से सर्किट बोर्ड पैड या वेल्डर संयुक्त स्थिति पर सॉल्डर पेस्ट लागू करें।
यह सर्किट बोर्ड ड्राइंग या उत्पादन दस्तावेज के अनुसार पूर्व निर्धारित सोल्डर पेस्ट कोटिंग पैटर्न के अनुसार काम कर सकता है।
वेल्डिंग पेस्ट की मोटाई और स्थिति की सटीकता सुनिश्चित करना और वेल्डिंग गुणवत्ता और उत्पादन दक्षता में सुधार करना।
मुख्य संरचना और कार्य सिद्धांत:
इसमें सोल्डर पेस्ट सप्लाई सिस्टम, कोटिंग प्रिंटर हेड, पोजिशनिंग कैलिब्रेशन सिस्टम और अन्य घटक शामिल हैं।
कंप्यूटर नियंत्रण प्रणाली प्रिंट हेड को सटीक रूप से आगे बढ़ने और सर्किट बोर्ड की सतह पर सोल्डर पेस्ट लगाने के लिए निर्देश देती है।
स्टेंसिल, धातु खुरचनी और अन्य तंत्रों का प्रयोग पैड पर समरूप रूप से मिलाप पेस्ट लगाने के लिए करें।
एक उच्च परिशुद्धता की स्थिति प्रणाली से सुसज्जित यह सुनिश्चित करने के लिए कि सोल्डर पेस्ट कोटिंग की स्थिति डिजाइन के अनुरूप है।
मुख्य प्रदर्शन संकेतक:
कोटिंग सटीकताः आमतौर पर ±12.5μm के भीतर।
कोटिंग मोटाईः आम तौर पर 50-200μm के बीच समायोज्य।
उत्पादन दक्षता: प्रति घंटे हजारों सर्किट बोर्डों को सोल्डर पेस्ट से लेपित किया जा सकता है।
लागू मिलाप पेस्ट के प्रकार: विभिन्न प्रकार के सीसा रहित और सीसा युक्त मिलाप पेस्ट के लिए उपयुक्त है।
अनुप्रयोग परिदृश्य:
इलेक्ट्रॉनिक उत्पादों के निर्माण के लिए एसएमटी (सतह माउंट प्रौद्योगिकी) उत्पादन लाइनों में प्रयोग किया जाता है।
इसका व्यापक रूप से मोबाइल फोन, टैबलेट कंप्यूटर और कंप्यूटर मदरबोर्ड जैसे इलेक्ट्रॉनिक उपकरणों के वेल्डिंग उत्पादन में उपयोग किया जाता है।
इसका उपयोग अन्य औद्योगिक उत्पादन क्षेत्रों में भी किया जा सकता है जहां सटीक मिलाप कोटिंग की आवश्यकता होती है।
विशेषताएं
1इस उत्पाद में उच्च स्तर का स्वचालन, स्थिर प्रदर्शन, सरल और आसान संचालन, उच्च सुरक्षा कारक और सरल और त्वरित रखरखाव है।
2. अद्वितीय उपस्थिति डिजाइन, सुंदर, उदार और व्यावहारिक, उन्नत बेकिंग पेंट प्रौद्योगिकी के साथ बनाया;
3. मिश्रण सिद्धांत मोटर के घूर्णन और घूर्णन पर आधारित है। पहले रेफ्रिजरेटेड सोल्डर पेस्ट को बाहर निकालने और इसे डी-आइस करने की आवश्यकता नहीं है;
4. सोल्डर पेस्ट को कम समय में गर्म किया जा सकता है और उपयोग से पहले समान रूप से हलचल की जा सकती है;
5. विभिन्न ब्रांडों के 500 ग्राम के सोल्डर पेस्ट के लिए उपयुक्त है, और एक समय में दो डिब्बे मिला सकते हैं, मिश्रण समय को बचा सकते हैं और उत्पादन दक्षता में सुधार कर सकते हैं;
6मिश्रण प्रक्रिया के दौरान, सोल्डर पेस्ट बॉक्स को खोलने की आवश्यकता नहीं है, ताकि सोल्डर पेस्ट ऑक्सीकरण या नमी को अवशोषित न करे;
7संलग्न मिश्रण ऑपरेटिंग समय को तय कर सकता है, सोल्डर पेस्ट की नरमता (Q-ness) की स्थिरता सुनिश्चित कर सकता है, और पुराने और नए सोल्डर पेस्ट को मिला सकता है।
8. सोल्डर पेस्ट को 45 डिग्री पर रखें और अक्ष के साथ घुमाएं, ताकि सोल्डर पेस्ट अब डिब्बे के ढक्कन से चिपके न रहे;
9व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए दोहरी सुरक्षा उपकरण;
10हलचल करने से बुलबुले भी निकलते हैं।
11. समर्पित नियंत्रण सर्किट पूरी तरह से सॉल्डर पेस्ट घुमाव की प्रक्रिया नियंत्रण पर विचार करता है;
12घूर्णन गति अनुपात का प्रयोग टिन पाउडर और अत्यधिक तापमान वृद्धि के प्रभाव से बचने के लिए किया गया है।
| मॉडल: | एनएसटीएआर-600 | |||
| वाटः | 60W | |||
| शक्तिः | AC220V, 50Hz | |||
| रोटिंग गतिः | प्राथमिक घूर्णन:1400RPM;सेकंड घूर्णन:400RPM | |||
| कार्य क्षमताः | 500 ग्राम*2 जार; | |||
| टिन पॉट का आकारः | एम व्यासΦ60-Φ67मानक एक S व्यासΦ53-Φ60 ((चयन के लिए, कृपया हमसे संपर्क करें) एल व्यासΦ67-Φ74 ((चयन के लिए, कृपया हमसे संपर्क करें) |
|||
| समय सेटिंगः | 0.1 ¥9.9 मिनट, एक बार में 0.1 मिनट समायोजित; 10~30 मिनट, हर बार 1.0 मिनट समायोजित करें |
|||
| प्रदर्शन और सावधानीः | एलईडी डिजिटल डिस्प्ले,लाइट फ्लिप और बज़र चेतावनी | |||
| मशीन का आयाम: | 410*410*490 मिमी | |||
| पैकेजिंग आयाम: | 420*420*500 मिमी | |||
| शुद्ध/कुल वजनः | 40 किलोग्राम/45 किलोग्राम | |||
