| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-250DULD |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

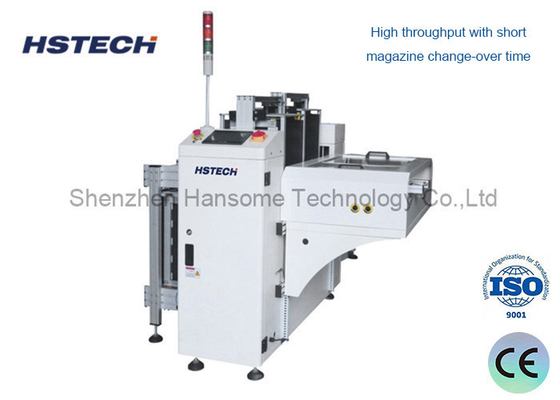

आसान निगरानी के लिए टावर लाइट डिस्प्ले डबल-रेल पीसीबी हैंडलिंग उपकरण
यह मशीन दोहरी रेल संचालन है, जिसका उपयोग पीसीबी को पत्रिकाओं में इकट्ठा करने के लिए किया जाता है।
विनिर्देश
| मॉडल | HS-250DULD |
| पीसीबी आयाम | (50*50) ~ ((350*250) मिमी |
| पत्रिका का आकार | 355*320*565 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | तीस के दशक |
| विद्युत आपूर्ति | AC100-230V, एकल चरण, अधिकतम 300A |
| वायु आपूर्ति | 4-6 बार, अधिकतम 10L/मिनट |
| परिवहन ऊंचाई | 900±20 मिमी |
| परिवहन दिशा | L से R,या R से L9 (वैकल्पिक) |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | शीर्ष 1pc, नीचे 1pc, या अनुकूलित |
| चरण पिच विकल्प | 1-4 ((10 मिमी पिच) |
| मशीन का आयाम | 1460*1500*1200mm |
| वजन | लगभग 210 किलो |
विशेषताएं

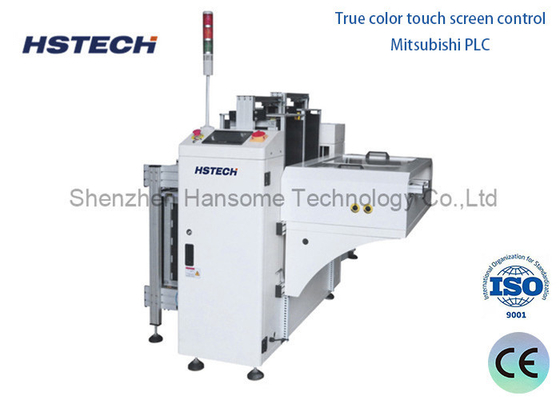

1, सही रंग टच स्क्रीन नियंत्रण
2, मित्सुबिशी पीएलसी
3, मैगज़ीन क्षमताः शीर्ष 1, नीचे 1, या अनुकूलित
4, चुनिंदा पिचः 10 मिमी,20 मिमी,30 मिमी,40 मिमी
5पीसीबी परिवहन दिशाः एल-आर, या आर-एल,वैकल्पिक
6मैनुअल/ऑटोमैटिक रन मोड का चयन
7, सामने की रेल या पीछे की रेल, वैकल्पिक
8, एसएमटी अनुप्रयोग के लिए मानक ऊंचाई ((920±20 मिमी)
9, टॉवर प्रकाश प्रदर्शन
10, एसएमईएमए संकेत
कार्य विवरण
सिग्नल पहचान के अनुसार, स्वचालित रूप से क्रमशः दो उठाने के बक्से के लिए एनजी बोर्ड और ओके बोर्ड एकत्र करें; एनजीओके बोर्ड कलेक्टर और एओआई ऑन-लाइन,एओआई का पता लगाने के बाद अच्छा (ओके) और दोषपूर्ण (एनजी) आउटपुट अलग-अलग संकेत, निचले NGOK कलेक्टर को भेजे गए सिग्नल, AOI द्वारा निर्णय लेने के लिए भेजे गए सिग्नल प्राप्त करने के लिए NGOK कलेक्टर, PCB स्वचालित रूप से सॉर्ट हो जाएगा!फ्रेम में संग्रहीत ओके और एनजी सामग्री;
उदाहरण के लिए: AOI आउटपुट OK सिग्नल NGOK निर्णय के माध्यम से मोबाइल पुश प्लेट ट्रॉली में सीधे OK लिफ्ट ट्रॉली फ्रेम में;AOI आउटपुट NG सिग्नल NGOK निर्णय के माध्यम से मोबाइल ट्रॉली में और एनजी लिफ्ट ट्रॉली फ्रेम के पीछे स्थानांतरण.
