| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एसजेड350 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

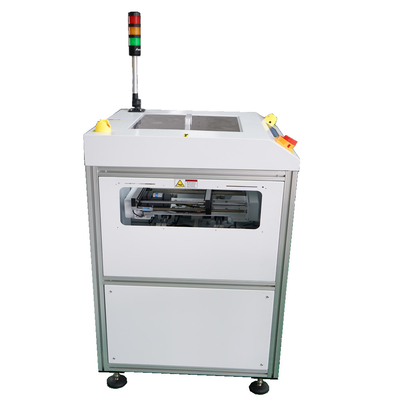

चिकनी और समानांतर पीसीबी मोड़ कन्वेयर पीसीबी हैंडलिंग उपकरण नरम एलईडी बटन नियंत्रण के साथ
परिचय
पीसीबी टर्न कन्वेयर एक उपकरण है जिसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में उत्पादन लाइन पर प्रिंटेड सर्किट बोर्ड (पीसीबी) को मोड़ने या घूमने के लिए एक कन्वेयर सिस्टम के रूप में किया जाता है।यह अक्सर विभिन्न प्रक्रिया चरणों के बीच पीसीबी अभिविन्यास परिवर्तन या स्थिति परिवर्तन को सक्षम करने के लिए सतह माउंट (एसएमटी) उत्पादन लाइनों पर उपयोग किया जाता है.
पीसीबी टर्न कन्वेयर का मुख्य कार्य पीसीबी को एक दिशा या स्थिति से दूसरे में स्थानांतरित करना है ताकि बाद के प्रक्रिया चरणों की आवश्यकताओं के अनुकूल हो सके। यह निम्नलिखित संचालन प्राप्त कर सकता हैः
फ्लिप फ़ंक्शनः पीसीबी टर्न कन्वेयर एसएमटी प्रक्रिया के दौरान दो तरफा असेंबली के लिए पीसीबी को एक तरफ से दूसरे तरफ फ्लिप कर सकता है। पीसीबी को फ्लिपिंग डिवाइस में स्थानांतरित करके और फिर इसे घुमाकर या फ्लिप करके,सुनिश्चित करें कि दूसरी तरफ के घटकों को घुड़सवार या मिलाया जाता है.
घूर्णन कार्यः कभी-कभी पीसीबी को एक दिशा से दूसरी दिशा में घुमाने के लिए आवश्यक होता है ताकि बाद के प्रक्रिया उपकरण या मशीनों के साथ इंटरफ़ेस हो सके।पीसीबी टर्न कन्वेयर उत्पादन लाइन पर पीसीबी के सही संरेखण सुनिश्चित करने के लिए तेजी से और सटीक रोटेशन ऑपरेशन प्राप्त कर सकते हैं.
कनेक्शन लाइनें: पीसीबी टर्न कन्वेयर को आमतौर पर अन्य उपकरणों या कन्वेयर सिस्टम से कनेक्ट किया जाता है ताकि सीमलेस पीसीबी ट्रांसपोर्टेशन प्राप्त हो सके।यह उत्पादन लाइन पर पीसीबी के सुचारू प्रवाह को सुनिश्चित करने के लिए अपस्ट्रीम और डाउनस्ट्रीम उपकरणों के साथ मेल खा सकता है.
विशेषताएं
1, 90 में पीसीबी प्रवाह दिशा बदलें,180,270 डिग्री।
2, ग्राहक की आवश्यकता के आधार पर फिक्स्ड रेल का चयन।

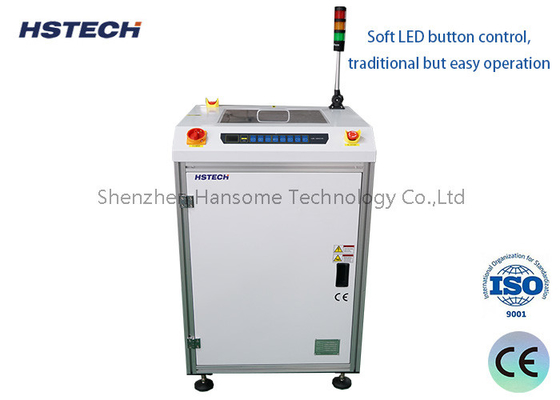

3, नरम एलईडी बटन नियंत्रण, पारंपरिक लेकिन आसान संचालन।

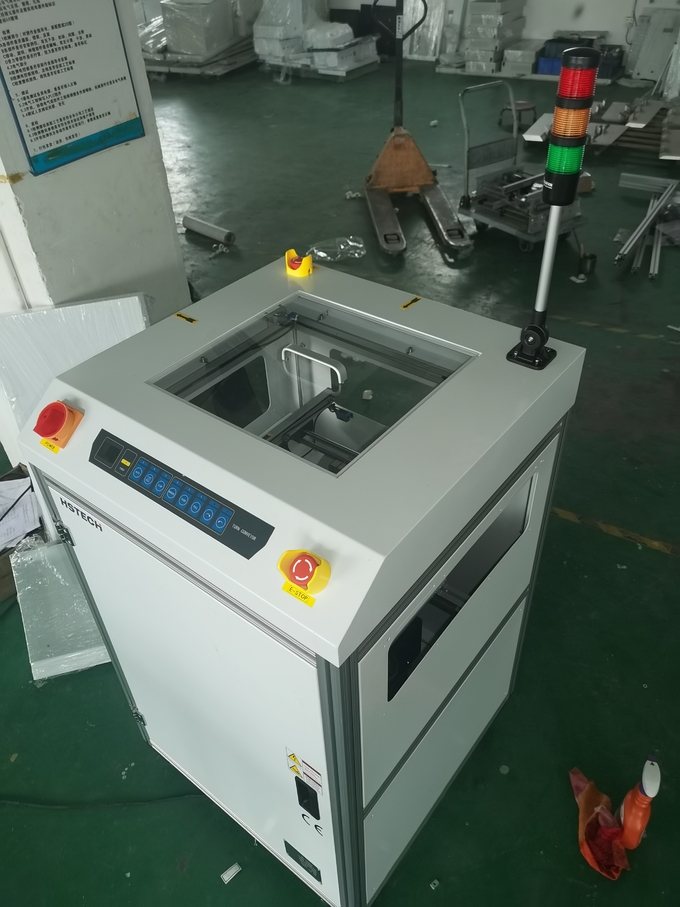

4, शीर्ष पक्ष सुरक्षा पारदर्शी कवर, ऑपरेशन पूरी कार्य प्रक्रिया देख सकते हैं।
5, अंतर्निहित टोक़ सीमितकर्ता के साथ संलग्न डिजाइन उच्च स्तर की सुरक्षा सुनिश्चित करता है।
6, Hiwin रैखिक गाइड और सीसा शिकंजा चिकनी और सटीक रोटेशन बनाने के लिए।
7, कन्वेयर के बीच अंतर को कम से कम करें।
8, पीसीबी यातायात प्रवाह अनुकूलित किया जा सकता है।
8, चिकनी और समानांतर चौड़ाई समायोजन ((लीड पेंच) ।
9,एसएमईएमए संगत।
विनिर्देश
| उत्पाद का नाम | पीसीबी टर्न कन्वेयर |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L |
| चक्र समय | लगभग 5 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| विद्युत आपूर्ति | AC100-230V,50/60Hz,एक चरण |
| वायु दबाव | 4-6bar |
| वायु खपत | अधिकतम 10L/मिनट |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| संकेत | SMEMA |
| मॉडल | HS-SZ350 | HS-SZ460 |
| कुशल पीसीबी लंबाई | 50*50~450*350 मिमी | 50*50~550*460 मिमी |
| मशीन का आयाम | 700 * 750 * 1200 मिमी | 840*890*1200 मिमी |
| वजन | 150 किलो | 180 किलो |
आवेदन
टर्न कन्वेयर का उपयोग निरंतर प्रक्रिया प्रवाह के लिए कोनों के चारों ओर पीसीबी को स्थानांतरित करने के लिए किया जाता है। घड़ी बुद्धिमान या काउंटर घड़ी बुद्धिमान रोटेशन में उपलब्ध है। इस इकाई का उपयोग उत्पादन लाइन में पीसीबी को पुनर्निर्देशित करने के लिए किया जाता है।

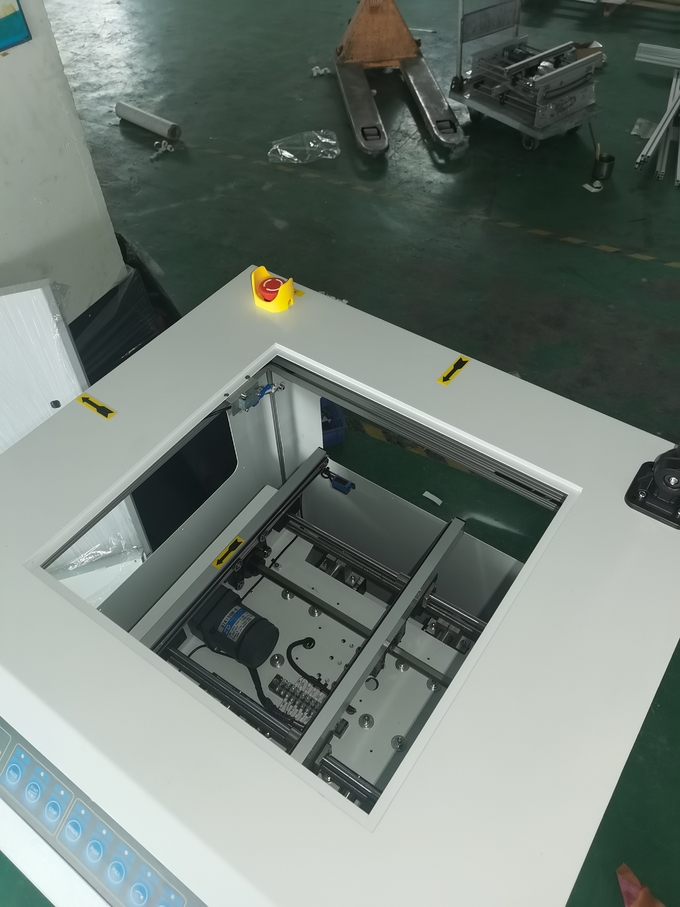

पीसीबी को स्वीकार किया जाता है और रेल के अंत में स्थानांतरित किया जाता है। गाड़ी आगे बढ़ जाती है और फिर 90 डिग्री घूमती है। गाड़ी पीसीबी देने के लिए अगली प्रक्रिया के साथ संरेखित करने के लिए आगे बढ़ती है।एक बार स्थानांतरित हो जाने पर, गाड़ी एक और पीसीबी के लिए अनुरोध करने के लिए घर लौटता है।
पैकेजिंग के बारे में
