| ब्रांड नाम: | KIC |
| मॉडल संख्या: | X5 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |

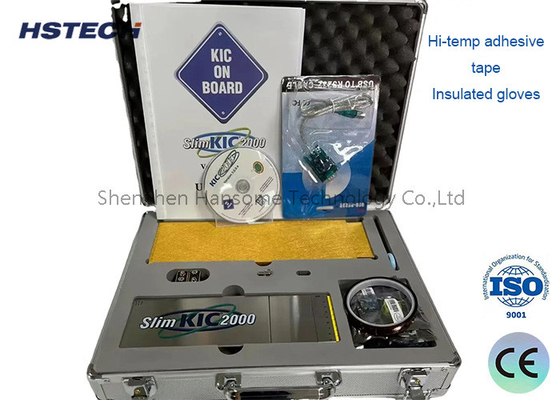

ब्रांड न्यू स्टैंडर्ड टाइप के टीसी कनेक्टर्स 9 वी क्षारीय बैटरी के साथ केआईसी 2000 थर्मल प्रोफ़ाइलर
परिचय
केआईसी 2000 थर्मल प्रोफाइलर एक हीट ट्रीटमेंट मॉनिटरिंग डिवाइस है जिसका उपयोग सरफेस माउंट टेक्नोलॉजी (एसएमटी) प्रक्रियाओं में किया जाता है। It is widely used in the electronic manufacturing industry to monitor and record the temperature profile of PCBs during processes such as thermal reflow soldering and hot air ovens to ensure the quality and consistency of the placement process.
KIC 2000 थर्मल प्रोफाइलर में निम्नलिखित प्रमुख विशेषताएं और कार्य होते हैंः
1तापमान की निगरानीः उपकरण में कई तापमान सेंसर हैं जो वास्तविक समय में एसएमटी प्रक्रिया के दौरान पीसीबी के तापमान परिवर्तनों की निगरानी और रिकॉर्ड कर सकते हैं।सेंसर सटीक रूप से माप और पीसीबी के अधिकतम तापमान जैसे प्रमुख मापदंडों रिकॉर्ड कर सकते हैं थर्मल रिफ्लो या गर्म हवा ओवन में, और प्रीहीटिंग और कूलिंग प्रक्रियाओं के तापमान प्रोफाइल।
2डेटा रिकॉर्डिंग और विश्लेषण: KIC 2000 थर्मल प्रोफाइलर बड़ी मात्रा में तापमान डेटा रिकॉर्ड कर सकता है और सॉफ्टवेयर के माध्यम से विश्लेषण और रिपोर्ट उत्पन्न कर सकता है। उपयोगकर्ता तापमान वक्रों को देख और विश्लेषण कर सकते हैं,चरम तापमानएसएमटी प्रक्रिया के प्रदर्शन और स्थिरता का मूल्यांकन और सुधार करने के लिए आवश्यक तापमान ढाल और अन्य डेटा।
3प्रक्रिया अनुकूलनः तापमान डेटा एकत्र और विश्लेषण करके, केआईसी 2000 थर्मल प्रोफाइलर उपयोगकर्ताओं को एसएमटी प्रक्रिया को अनुकूलित करने में मदद कर सकता है।उपयोगकर्ता प्लेसमेंट गुणवत्ता में सुधार के लिए तापमान वक्र के विश्लेषण परिणामों के आधार पर पैरामीटर समायोजन और प्रक्रिया अनुकूलन कर सकते हैंवेल्डिंग दोषों को कम करने और उत्पादन दक्षता में सुधार।
4वास्तविक समय में प्रतिक्रियाः केआईसी 2000 थर्मल प्रोफाइलर वास्तविक समय में तापमान प्रतिक्रिया और अलार्म कार्य प्रदान कर सकता है। उपयोगकर्ता तापमान सीमा निर्धारित कर सकते हैं और एक बार तापमान पूर्व निर्धारित सीमा से अधिक हो जाने पर,उपकरण अलार्म बजाएगा ताकि प्लेसमेंट प्रक्रिया के दौरान समस्याओं और दोषों से बचने के लिए तत्काल सुधारात्मक उपाय किए जा सकें.
5ऑपरेशन के लिए आसानः डिवाइस में एक सरल और उपयोग में आसान ऑपरेशन इंटरफ़ेस और एक उपयोगकर्ता के अनुकूल सॉफ्टवेयर इंटरफ़ेस है। ऑपरेटर आसानी से निगरानी मापदंडों को सेट कर सकते हैं,वास्तविक समय में डेटा देखें और जटिल संचालन और प्रोग्रामिंग के बिना रिपोर्ट उत्पन्न करें.
विशेषताएं
1, प्रसारण रिसेप्शन आवृत्तिः 433.92MHz
2, मूल थर्मल युग्मों, सुरक्षात्मक ढाल, सॉफ्टवेयर आदि के साथ पूर्ण मूल पैकेज,
3, यूएसए से तकनीकी सहायता और वारंटी
4कम ऊर्जा उपयोग के लिए थर्मल प्रक्रिया अनुकूलन

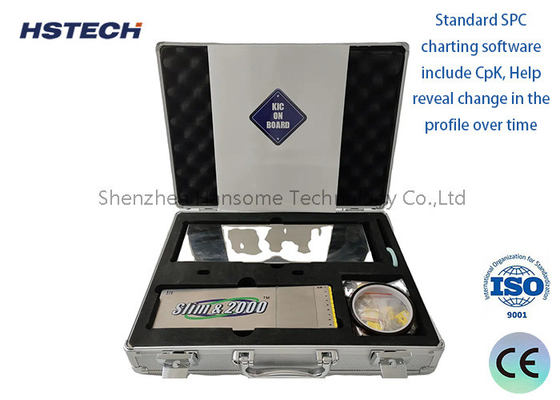

5, मानक एसपीसी चार्टिंग सॉफ्टवेयर में सीपीके शामिल है, समय के साथ प्रोफ़ाइल में परिवर्तन को प्रकट करने में मदद करता है
6, मानक प्रोफाइल ओवरले, अलग प्रक्रिया दिखाते हैं।
7, 1 साल की वारंटी के साथ मजबूत और कॉम्पैक्ट हार्डवेयर
8, 9 और 12 चैनल (मानक प्रकार के टीसी कनेक्टर)
विनिर्देश
| सटीकता | ±1.2°C |
| संकल्प | चर 0.3 से 0.1°C |
| आंतरिक परिचालन तापमान | 0°C से 105°C |
| थर्मोकपल संगतता | प्रकार K, 9 या 12 टीसी |
| तापमान सीमा | -150°C से 1050°C तक |
| कम्प्यूटर क्षमता | पीसी |
| बिजली की आवश्यकताएँ | 9 वी क्षारीय बैटरी |
| थर्मल रिसीवर | 433.92 MHz |
| आयाम | विनिर्देशों के लिए नीचे तापमान सहिष्णुता चार्ट देखें। |
कार्य करने के तरीके
1.पहले, जांचें कि क्या बैटरी की शक्ति पर्याप्त है, अगर यह 20% से कम है आप इसे पहले चार्ज करना होगा, दूसरा,यदि उपकरण की सतह का तापमान 45°CC से अधिक है तो कृपया इसे चार्ज न करें, इसे कमरे के तापमान पर चार्ज करने का प्रयास करें।
2संचार लिंक स्थापित करते समय समस्याओं के विशिष्ट कारण:संचार केबल पूरी तरह से सम्मिलित नहीं है - सुनिश्चित करें कि सही जैक का उपयोग किया गया है।संचार केबल या कनेक्टर क्षतिग्रस्त है - ब्रेक या अन्य क्षति की जांच करें. बैटरी चार्ज नहीं कर रहा है मैं चार्ज. और चार्ज एलईडी चालू है सुनिश्चित करें.
3थर्मल बैरियर 280°C पर अधिकतम 9 मिनट तक टिक सकता है। इस सीमा को पार करना सुनिश्चित करें और सुनिश्चित करें कि उपकरण का आंतरिक तापमान 85°C से अधिक न हो।
4जब लंबे समय तक उपयोग नहीं किया जाता है, तो कृपया ध्यान दें कि क्या डेटा संकेतक प्रकाश प्रत्येक 5 सेकंड में चमकता है, यदि ऐसा होता है,कृपया दबाए रखें और लगभग 5 सेकंड के लिए "स्टार्ट" अंत कुंजी जब तक संकेतक प्रकाश अचानक चमकता है, और फिर जब तक कोई प्रकाश चमक नहीं जाता तब तक इसका निरीक्षण करें।
5कृपया भट्ठी से गुजरते समय हीट आइसोलेशन बॉक्स को कवर करना सुनिश्चित करें, और समय आने तक प्रतीक्षा करें।
6. आप एक समय में केवल एक ओवन परीक्षक लॉगर को कंप्यूटर से कनेक्ट कर सकते हैं. एक ही USB पोर्ट पर एक से अधिक रिकॉर्डर को एक ही समय में कंप्यूटर से कनेक्ट नहीं किया जा सकता है और फिर उनमें से एक का चयन करें.
7. एक बार फिर भट्ठी के ऊपर भट्ठी, और इस पर थर्मल बाधा बॉक्स उपयोग करने से पहले ठंडा हो गया।
