| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-330बीएफ |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

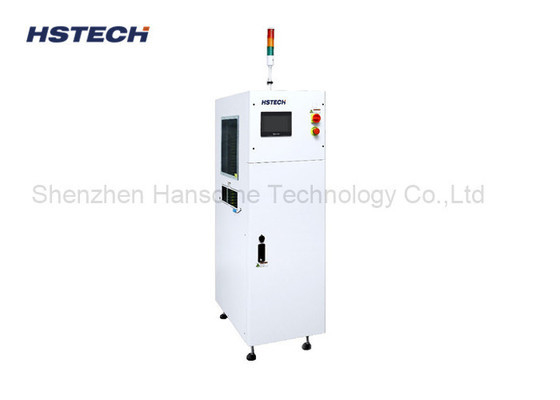

सॉफ्ट टच एलईडी कंट्रोल पीसीबी बफर मशीन FIFO और बाय-पास फंक्शन के साथ सर्वो मोटर का उपयोग कर
परिचय
पीसीबी बफर मशीन एक स्वचालित उपकरण है जिसका उपयोग इलेक्ट्रॉनिक विनिर्माण प्रक्रिया में उत्पादन लाइन पर प्रिंटेड सर्किट बोर्ड (पीसीबी) के प्रवाह और बफरिंग को प्रबंधित करने और नियंत्रित करने के लिए किया जाता है।
पीसीबी बफर मशीन का मुख्य कार्य उत्पादन लाइन के कुशल संचालन को सुनिश्चित करने के लिए विभिन्न कार्यस्थलों के बीच पीसीबी के प्रवाह को संतुलित करना और नियंत्रित करना है।यह आमतौर पर उत्पादन लाइन पर प्रमुख स्थानों पर स्थित है, जैसे कि प्लेसमेंट मशीन से पहले और बाद में, और विभिन्न कार्यस्थलों के बीच काम की लय के अनुकूल होने के लिए पीसीबी की आने वाली और बाहर जाने वाली गति को समायोजित करने और संतुलित करने के लिए उपयोग किया जाता है।
पीसीबी बफर मशीन का कामकाजी सिद्धांत आम तौर पर इस प्रकार है:
1पीसीबी प्रविष्टिः पीसीबी पिछले कार्यस्थल से बफर मशीन में प्रवेश करते हैं, आमतौर पर एक कन्वेयर बेल्ट या कन्वेयर सिस्टम के माध्यम से जो पीसीबी को बफर क्षेत्र में ले जाता है।
2बफर: बफर क्षेत्र में पीसीबी को एक निश्चित दूरी और क्रम पर व्यवस्थित और बनाए रखा जाता है। ये बफर भौतिक कक्ष, कन्वेयर बेल्ट,या पीसीबी को अलग करने और स्टोर करने के लिए उपयोग किए जाने वाले यांत्रिक संरचनाओं के अन्य रूप.
3नियंत्रणः पीसीबी बफर मशीन एक संबंधित नियंत्रण प्रणाली से लैस है जो पीसीबी के प्रवाह की निगरानी और नियंत्रण कर सकती है। It can adjust the incoming and outgoing speed and sequence of PCBs according to the status and needs of the front and rear workstations to ensure balanced and continuous operation of the production line.
4पीसीबी निर्यातः जब पीसीबी को अगले कार्यक्षेत्र में प्रवेश करने की आवश्यकता होती है, तो बफर मशीन पूर्व निर्धारित क्रम और समय के अनुसार पीसीबी को बफर क्षेत्र से मुक्त करेगी।इसे अगले कार्यस्थल में आगे के प्रसंस्करण या संयोजन के लिए प्रवेश करने की अनुमति देता है.
पीसीबी बफर के लाभों में निम्नलिखित शामिल हैंः
1उत्पादन लाइन को संतुलित करें: पीसीबी के प्रवाह और बफरिंग को नियंत्रित करके, पीसीबी बफर मशीनें उत्पादन लाइन पर विभिन्न कार्यस्थलों के बीच कार्य गति और लय को संतुलित कर सकती हैं,उत्पादन की बाधाओं और कार्यस्थलों के बीच बाधाओं से बचना.
2दक्षता में सुधारः पीसीबी के प्रवाह और बफरिंग को अनुकूलित करके, पीसीबी बफर मशीनें उत्पादन लाइन डाउनटाइम और प्रतीक्षा समय को कम कर सकती हैं, जिससे उत्पादन दक्षता और थ्रूपुट में वृद्धि होती है।
3त्रुटियों को कम करें: पीसीबी बफर मशीन पीसीबी के क्रम और स्थिति को प्रभावी ढंग से प्रबंधित और नियंत्रित कर सकती है, पीसीबी अराजकता या त्रुटियों के कारण उत्पादन समस्याओं और दोषों को कम कर सकती है।

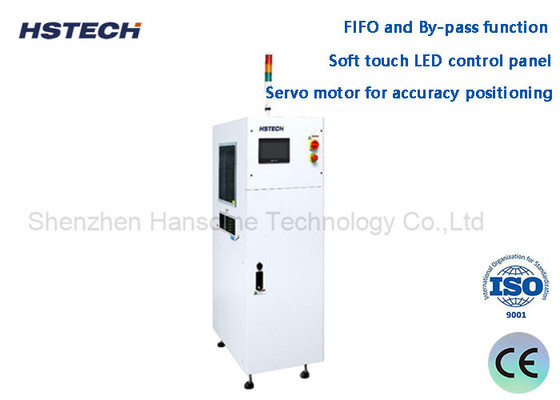

विशेषताएं
1, FIFO और बायपास फ़ंक्शन के साथ, या कई फ़ंक्शन के लिए कटॉमिज्ड।
2, सॉफ्ट टच एलईडी कंट्रोल पैनल
3, सटीक स्थिति के लिए सर्वो मोटर का उपयोग करना।
4, चौड़ाई समायोजन के लिए लीड स्क्रू, चिकनी और स्थिर।
5, पूरी मशीन छोटी मात्रा में है, ज्यादा फैक्ट्री स्पेस नहीं लेगी।
6, SMEMA संचार इंटरफेस, अन्य स्वचालन उपकरणों से जुड़ा जा सकता है।
7मशीन की स्थिति के लिए तीन रंग का एलईडी डिस्प्ले।
विनिर्देश
| मॉडल: | HS-330BF | ||||
| वोल्टेजः | AC220V,50/60Hz | ||||
| पीसीबी आयाम: | L ((50*50) - ((450*330) मिमी | ||||
| वायु आपूर्ति: | 4-6 बार, अधिकतम 15L/मिनट | ||||
| परिवहन ऊंचाईः | 900±20 मिमी | ||||
| परिवहन दिशा: | एल-आर या आर-एल (वैकल्पिक) | ||||
| पीसीबी मोटाईः | न्यूनतम 0.46 मिमी | ||||
| ऊपर/नीचे की ओर पिच: | 1-4 ((10 मिमी कदम) | ||||
| भंडारण क्षमता | 25pcs या अनुकूलित | ||||
| चक्र समय | लगभग 15 सेकंड | ||||
| संचार | SMEMA | ||||
| मशीन का आयाम: | 600*1150*1560 मिमी | ||||
| सकल वजन: | 280 किलो | ||||
