| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-158 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |

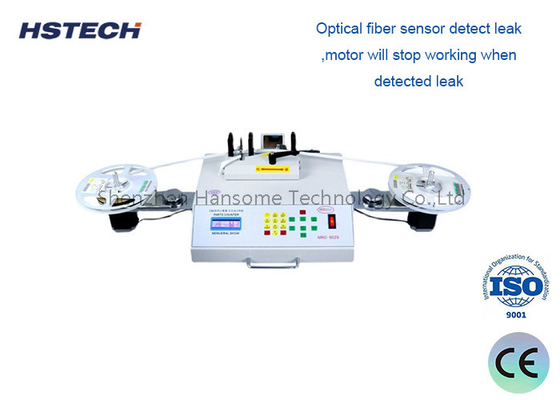

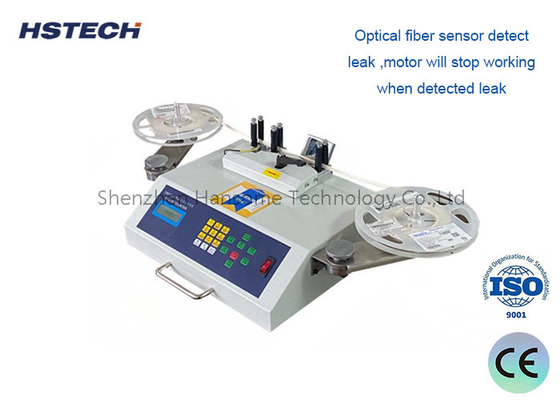

पैनोसोनिक 6W एसी मोटर के साथ स्वचालित 7-13 इंच रील आकार एसएमडी चिप काउंटर सभी टेप घटकों के लिए उपयुक्त
परिचय
एसएमडी चिप काउंटर (Surface Mount Component Counter) इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में प्रयुक्त एक स्वचालित उपकरण है।यह मुख्य रूप से तेजी से और सटीक रूप से सतह माउंट घटकों (एसएमडी) की गिनती के लिए प्रयोग किया जाता है.
एसएमडी चिप काउंटर में निम्नलिखित विशेषताएं और कार्य हैंः
1.कुशल गिनती: एसएमडी चिप काउंटर बड़ी संख्या में एसएमडी घटकों को तेजी से और सटीक रूप से गिनता है। यह ऑप्टिकल सेंसर का उपयोग करता है,उच्च गति पर एसएमडी घटकों को स्कैन और पहचानने और उन्हें सटीक रूप से गिनने के लिए काउंटर और छवि प्रसंस्करण प्रौद्योगिकी.
2स्वचालित संचालनः इन काउंटरों में आमतौर पर स्वचालित संचालन कार्य होते हैं और पूर्व निर्धारित कार्यक्रमों और मापदंडों के माध्यम से संचालित किए जा सकते हैं।ऑपरेटर को केवल SMD घटकों को काउंटर में रखने की आवश्यकता है।, और मशीन स्वचालित रूप से स्कैनिंग और गिनती की प्रक्रिया करेगी, जिससे उत्पादन दक्षता में सुधार होगा और मैनुअल ऑपरेशन कम होंगे।
3बहु आकार आवासः एसएमडी चिप काउंटर में आमतौर पर विभिन्न आकारों और प्रकारों के एसएमडी घटकों को समायोजित करने की क्षमता होती है। यह विभिन्न आकारों के घटकों को समायोजित कर सकता है,छोटे चिप घटकों से लेकर बड़े कनेक्टर या सॉकेट तक, पैरामीटर को समायोजित करके, घटकों या एडेप्टरों को बदलकर।
4गणना सटीकता और सटीकता: ये काउंटर सटीक गणना परिणाम प्राप्त करने के लिए उच्च परिशुद्धता वाले ऑप्टिकल सेंसर और छवि प्रसंस्करण प्रौद्योगिकी का उपयोग करते हैं।वे विभिन्न आकारों और रंगों के एसएमडी घटकों की पहचान और गिनती करने में सक्षम हैं और सटीक गिनती के आंकड़े प्रदान करते हैं.
5.गणना के परिणामों का प्रदर्शन और रिकॉर्डिंग:एसएमडी चिप काउंटर आमतौर पर एक डिस्प्ले स्क्रीन और गिनती परिणाम रिकॉर्डिंग समारोह से लैस होता है ताकि ऑपरेटर वास्तविक समय में गिनती परिणामों को समझ सकेगणना डेटा को गुणवत्ता नियंत्रण, सूची प्रबंधन और उत्पादन विश्लेषण जैसे उद्देश्यों के लिए रिकॉर्ड और निर्यात किया जा सकता है।
विशेषताएं
1.कॉम्पैक्ट एसएमडी घटक काउंटर, सुविधाजनक संचालन के साथ, तेजी से कार्य, मैन्युअल गिनती के स्थान पर काम की प्रभावशीलता और काम की गुणवत्ता में काफी सुधार के आधार पर।
2. सकारात्मक और नकारात्मक घूर्णन के साथ बेल्ट फ़ंक्शन पर वापस, गति समायोज्य तेजी से और धीमी गति से समायोज्य 9 स्तरों की उच्च गति, शून्य गिनती त्रुटि। उच्च गुणवत्ता।
3. एक और FREE.SET फ़ंक्शन, एक निश्चित संख्या पर पूर्व निर्धारित किया जा सकता है, रिसाव का पता लगाने, सामग्री को इंगित करने के लिए आसान, मुद्दा सामग्री, सामग्री प्राप्त करने के संचालन।
4कारखाने में एसएमडी भागों की संख्या को नियंत्रित कर सकता है ताकि इन्वेंट्री बैकलॉग से बचा जा सके, छोटा आकार, हल्का वजन, ले जाने में आसान।
5एसएमटी टेप भागों के लिए डिज़ाइन किया गया, किसी भी आकार का उपयोग किया जा सकता है।
6 सुंदर आकार डिजाइन, अधिक एर्गोनोमिक।
विनिर्देश
| मॉडल: | एचएस-158 | |||
| वोल्टेजः | AC220, 50/60 हर्ट्ज | |||
| विद्युत आपूर्ति: | 15W | |||
| मोटर ब्रांडः | पैनोसोनिक 6W एसी मोटर | |||
| गिनती सीमाः | 100000 से 100000" | |||
| पिच आकारः | 2,4,8,12,16,24,32,44,56,72,88 मीटर | |||
| प्लास्टिक के रील का आकारः | 7-13 इंच | |||
| सार्वभौमिक उत्पाद | सभी टेप घटकों के लिए उपयुक्त | |||
| त्रुटि | 0 | |||
| उत्पाद का आकारः | 450*270*180 मिमी | |||
| पैकेज का आकार | 470*280*190 मिमी | |||
| सकल वजन: | 9.5 किलो | |||
आवेदन
1.आटोमेटिक पार्ट्स काउंटर IQC फीडिंग निरीक्षण
2भागों के काउंटर का प्रयोग संपार्श्विकों के इलेक्ट्रॉनिक उत्पादन, सामग्री जारी करने, सामग्री तैयार करने में किया जाता है।
3. टेप पैकेज की गिनती और रिसाव की जांच के लिए भागों का काउंटर।
4- भागों का काउंटर इन्वेंट्री ऑपरेशन के लिए सुविधाजनक है।
5भागों के लिए काउंटर, इन्वेंट्री प्रबंधन और अन्य कार्य।
6बेल्ट प्रकार के एसएमडी इलेक्ट्रॉनिक घटक (प्रतिरोधक, संधारित्र, डायोड, ट्रांजिस्टर, आईसी आदि)
7दो घटकों के बीच बेल्ट की दूरीः 2, 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56 मिमी
8सामग्री की डिस्क का व्यास: किसी भी आकार को लागू किया जा सकता है।
9बेल्ट चौड़ाईः 8,12,16,24,32,44,56m
निम्नलिखित उद्योगों के लिए उपयुक्तः इलेक्ट्रॉनिक उत्पाद निर्माता, एसएमटी प्रसंस्करण संयंत्र (एसएमटी फाउंड्री) ईएमएस पेशेवर इलेक्ट्रॉनिक विनिर्माण सेवा कारखाने, एसएमडी भागों के निर्माता,एसएमडी भागों के आपूर्तिकर्ता, पार्ट्स काउंटर कॉइल टेप पैकेजिंग निर्माताओं, और अन्य इलेक्ट्रॉनिक संबंधित परिधीय विनिर्माण उद्योगों।
