| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | सीएम-610 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

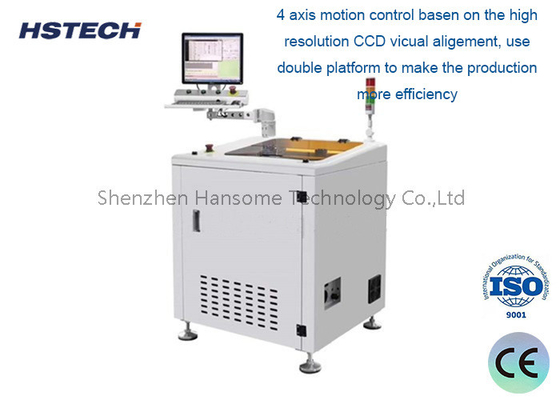

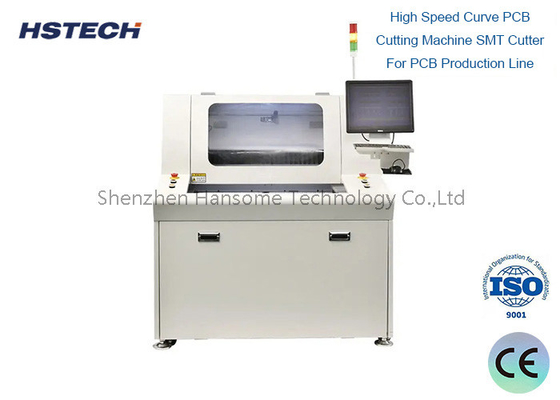

उच्च दक्षता दोहरे प्लेटफार्म मिलिंग प्रकार पीसीबीए राउटर मशीन दराज खिला के साथ
परिचय
पीसीबीए रूटर मशीन (पीसीबीए काटने की मशीन) इलेक्ट्रॉनिक विनिर्माण प्रक्रिया में प्रयुक्त एक स्वचालित उपकरण है।यह मुख्य रूप से स्वतंत्र व्यक्तिगत सर्किट बोर्ड में इकट्ठा मुद्रित सर्किट बोर्ड विधानसभाओं (पीसीबीए) को काटने के लिए प्रयोग किया जाता है.
पीसीबीए रूटर मशीन में निम्नलिखित विशेषताएं और कार्य हैंः
1काटने की सटीकताः पीसीबीए रूटर मशीन उच्च परिशुद्धता काटने के संचालन को प्राप्त कर सकती है, यह सुनिश्चित करती है कि पीसीबीए को आवश्यकताओं को पूरा करने वाले व्यक्तिगत सर्किट बोर्डों में काटा जाए।यह सटीक काटने की स्थिति और आकार प्राप्त करने के लिए सटीक काटने के उपकरण और नियंत्रण प्रणाली का उपयोग करता है.
2स्वचालित संचालनः इन मशीनों में आमतौर पर स्वचालित संचालन कार्य होते हैं और पूर्व निर्धारित कार्यक्रमों और मापदंडों के माध्यम से काम कर सकते हैं।ऑपरेटर केवल काटने के मापदंडों को सेट करने और पीसीबीए काटने के लिए जगह की जरूरत है, और मशीन स्वचालित रूप से काटने की प्रक्रिया को निष्पादित करेगी, जिससे उत्पादन दक्षता में सुधार होगा और मैनुअल संचालन को कम किया जाएगा।
3काटने की विधिः पीसीबीए रूटर मशीन आमतौर पर काटने के कार्यों को करने के लिए काटने के उपकरण, जैसे कि उच्च गति वाले घूर्णन कटर या कटरहेड का उपयोग करती है।पीसीबीए के विभिन्न प्रकार और आकारों को समायोजित करने के लिए काटने की विभिन्न जरूरतों के अनुसार काटने वालों को बदल दिया जा सकता है और समायोजित किया जा सकता है.
4चिपकने वाली परत काटनाः काटने की प्रक्रिया के दौरान, पीसीबीए राउटर मशीन पीसीबीए पर चिपकने वाली परत काट सकती है।चिपकने वाली परत चिह्न और लेबल है जिसका उपयोग घटकों की पहचान और सुरक्षा के लिए किया जाता है, और काटने की मशीन एक साफ बोर्ड किनारे और उपस्थिति प्राप्त करने के लिए जरूरत के अनुसार इसे काट सकते हैं।
5स्लैग डिस्चार्ज और संग्रहः काटने की प्रक्रिया में काटने के चिप्स और अपशिष्ट सामग्री का उत्पादन होगा।पीसीबीए रूटर मशीन प्रभावी ढंग से निकालने और अपशिष्ट सामग्री को इकट्ठा करने और काम क्षेत्र साफ रखने के लिए एक स्लैग डिस्चार्ज प्रणाली और संग्रह डिवाइस से लैस किया जा सकता है.
विशेषताएं
1उच्च परिशुद्धता और उच्च स्वच्छता के साथ पीसीबी राउटर, दोहरी समानांतर कार्य मंच और एकल पिंडल।
2स्वच्छता कक्ष के प्रदूषण से बचने के लिए कम पदचिह्न, दराज प्रकार के प्लेटफॉर्म को डिज़ाइन किया गया है।
3, ऊपर की तरफ धूल संग्रह, नीचे की तरफ की तुलना में अधिक दक्षता और कम शोर के साथ।
4, दोहरी प्लेटफार्म डिजाइन, संचालित करने और रखरखाव में आसान।
5, 350*350 मिमी पीसीबीए के लिए आवेदन, बड़ा आकार अनुकूलित किया जा सकता है।
6, इनलाइन फ़ंक्शन का एहसास करने के लिए रोबोट के साथ अपग्रेड करें.
विनिर्देश
| मॉडल | CM-610 | CM-610 अधिकतम |
| पीसीबी का अधिकतम आकार | 350x350 मिमी | 450x450 मिमी |
| पीसीबी का न्यूनतम आकार | 5x5 मिमी | |
| पीसीबी की मोटाई | 0.4~6 मिमी | |
| कार्य मेज की ऊंचाई | 850 मिमी | |
| लोड मोड | मैनुअल फ़ीडिंग और रिलीज़ | |
| पीसीबी पोजिशनिंग | चुंबकीय अंगूठी या जिग | |
| काटने का धुरी/गति | साइकोटेक, जर्मनी में निर्मित, 5000-60000 आरपीएम | |
| शीतलन प्रकार | स्व-कूल्ड प्रकार | |
| ब्रेक चाकू निरीक्षण | हाँ | |
| काटने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर घूर्णन,शंक वोल्फ्रेम स्टील | |
| पुनरावृत्ति स्थिति की सटीकता | ±0.02 मिमी | |
| समन्वित चलती गति | 1000 मिमी/सेकंड | |
| प्रक्रिया प्रोग्रामिंग | GERBER चित्र आयात या दृश्य प्रणाली के माध्यम से संपादन | |
| वायु आपूर्ति | 5-8 किलोग्राम/सेमी3 | |
| विद्युत आपूर्ति | AC380V±5%, 50/60Hz,3KW | |
| मशीन का आयाम | 1250*1000*1650 मिमी | 1350*1100*1650 |
| मशीन का वजन | लगभग 900 किलो | |
मशीन का आयाम
मशीन का विवरण
सुपर विजन सिस्टम ((जर्मनी इंडस्ट्रियल इमेजिंग कैमरा और जापान के ब्रांड मोरिटेक्स लेंस से लैस), और ईएसडी ब्रश टॉप साइड डस्ट कलेक्शन डिवाइस।
एकीकृत काटने की प्रणाली ((जिग या चुंबकीय अंगूठी के साथ काटने), और चुंबकीय अंगूठी पिन ((पेटेंट डिजाइन)
विश्वसनीय काटने की प्रणाली ((जर्मनी Sycotec धुरी और आवृत्ति उलटा का उपयोग करें),Win7/Win10 अंग्रेजी संस्करण प्रणाली।
