| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

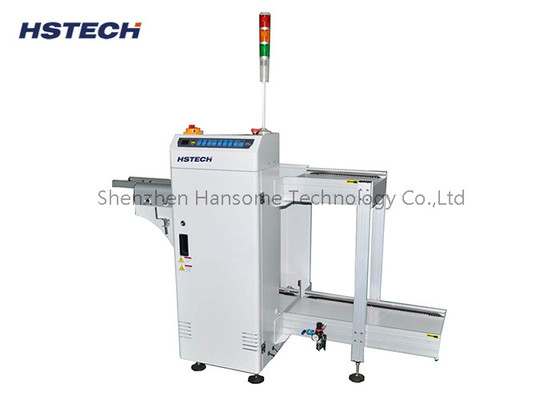

उच्च गुणवत्ता वाले चिकनी और समानांतर चौड़ाई पीसीबी अनलोडर एनजी ओके अनलोडर प्रत्येक रेल 2 पत्रिकाओं के बाद एओआई
परिचय
A PCB Unloader is a device used in automated electronic manufacturing processes to unload finished printed circuit boards (PCBs) from the production line and transfer them to the next processing stage or storage area.
पीसीबी अनलोडर में निम्नलिखित विशेषताएं और कार्य होते हैंः
1अनलोडिंग और स्थानांतरण कार्यः पीसीबी अनलोडर स्वचालित मशीनरी के माध्यम से उत्पादन लाइन से संसाधित पीसीबी को हटा देता है और इसे अगले प्रसंस्करण चरण या भंडारण क्षेत्र में स्थानांतरित करता है।यह कन्वेयर बेल्ट के माध्यम से पीसीबी को उतार और स्थानांतरित कर सकता है, स्लाइड या अन्य कन्वेयर सिस्टम एक निरंतर उत्पादन प्रक्रिया सुनिश्चित करने के लिए।
2संरेखण और पोजिशनिंगः पीसीबी अनलोडर पीसीबी को संरेखित और स्थिति में ला सकता है ताकि अगले प्रसंस्करण चरण या भंडारण क्षेत्र पर सही प्लेसमेंट सुनिश्चित हो सके।इसमें पीसीबी की स्थिति और अभिविन्यास का पता लगाने और आवश्यक समायोजन और कैलिब्रेशन करने के लिए सेंसर और पोजिशनिंग डिवाइस शामिल हो सकते हैं.
3नियंत्रण और अनुसूचीः पीसीबी अनलोडर में आमतौर पर एक नियंत्रण प्रणाली होती है जो उत्पादन योजनाओं और प्रक्रिया आवश्यकताओं के अनुसार पीसीबी को उचित रूप से शेड्यूल और वितरित कर सकती है।यह पीसीबी को अगले प्रसंस्करण चरण या भंडारण क्षेत्र के लिए उपलब्धता और प्राथमिकता के आधार पर उपयुक्त स्थान पर पहुंचाता है और उत्पादन लाइन के सुचारू संचालन को सुनिश्चित करता है.
4.स्मार्ट डिटेक्शन और प्रोसेसिंग: कुछ उन्नत पीसीबी अनलोडर्स स्मार्ट डिटेक्शन और प्रोसेसिंग सुविधाओं के साथ आ सकते हैं। वे पीसीबी गुणवत्ता, आकार, दोष आदि का पता लगा सकते हैं।और पूर्व निर्धारित नियमों के अनुसार उन्हें वर्गीकृत और संसाधितउदाहरण के लिए, अयोग्य पीसीबी को विशेष उपचार या अलार्म संकेतों के अधीन किया जा सकता है।
5अन्य उपकरणों से कनेक्ट करेंः पीसीबी अनलोडर में आमतौर पर अन्य स्वचालन उपकरणों और प्रणालियों से कनेक्ट करने की क्षमता होती है, जैसे पीसीबी लोडर (पीसीबी लोडर), इलेक्ट्रॉनिक निरीक्षण प्रणाली, भंडारण प्रणाली,यह कनेक्टिविटी पूरी उत्पादन प्रक्रिया के निर्बाध और कुशल संचालन को सक्षम बनाती है।
विशेषताएं
1,पीएलसी प्रोग्रामिंग नियंत्रण।
2, दोस्ताना का उपयोग कर ¢soft touch¢ एलईडी झिल्ली नियंत्रण कक्ष
3, चुनिंदा पिच सेटिंग.
4, मैगज़ीन संरेखण के लिए उपलब्ध टगल स्तर क्लैंप।
5, प्यूमेटिक पुशर के दबाव को विनियमित किया गया है।
6, लघु पत्रिका परिवर्तन समय के साथ उच्च थ्रूपुट।
7, एओआई से एनजी/ओके बोर्ड एकत्र करें, स्वचालित रूप से एनजी/ओके बोर्ड स्टोर करें।
8, मानक एसएमईएमए संचार इंटरफ़ेस।
तकनीकी विवरण
| कार्य | संकेत प्राप्त करके एनजी/ओके बोर्डों को अलग से इकट्ठा करें। |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| बोर्ड का समय | प्रत्येक लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| परिचालन पक्ष | सामने की ओर |
| कन्वेयर बेल्ट | ईएसडी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 4-6Bar |
| वायु खपत | अधिकतम 15L/मिनट |
| पत्रिकाओं की संख्या | ऊपरी:1 पत्रिका, निचली ओर:2 पत्रिकाएं |
| संकेत | SMEMA |
| विकल्प |
1, टच स्क्रीन नियंत्रण मोड 2, स्वचालित चौड़ाई समायोजन। 3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा।
|
मॉडल
| मॉडल | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 | 535*460*570 मिमी | 535*530*570 मिमी |
| मशीन का आयाम | 1950 * 1600 * 1200 मिमी | 2300*1760*1200 मिमी | 2500*1880*1200 मिमी | 2500*2160*1200 मिमी |
| वजन | 220 किलो | 280 किलो | 340 किलोग्राम | 380 किलो |
