| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-डीएस400 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

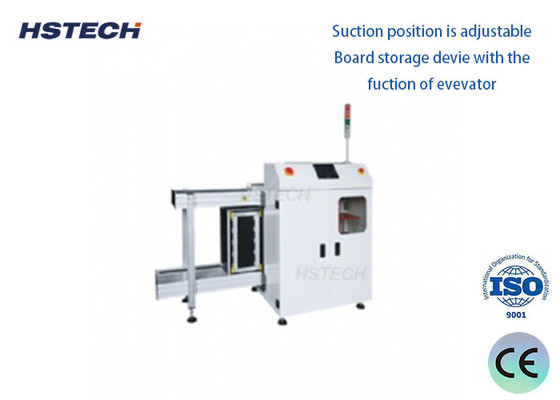

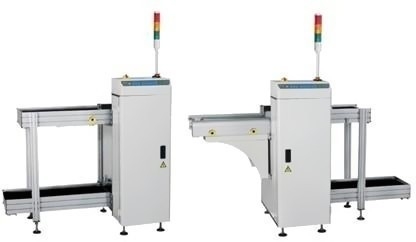

पीएलसी प्रोग्राम पीसीबी लोडर पीसीबी डिटेकर एलईडी डिस्प्ले लाइट स्टेटस के साथ नंगे बोर्ड लोडर
परिचय
A PCB Loader is a device used in automated electronics manufacturing processes to load printed circuit boards (PCBs) from a storage area or the starting point of a production line to subsequent processing workstations or production lines.
पीसीबी लोडर में निम्नलिखित विशेषताएं और कार्य हैंः
1लोडिंग और स्थानांतरण कार्यःपीसीबी लोडर स्वचालित यांत्रिक उपकरणों का उपयोग भंडारण क्षेत्र या प्रारंभिक बिंदु से संसाधित किए जाने वाले पीसीबी को हटाने और उन्हें बाद के प्रसंस्करण कार्य स्टेशनों या उत्पादन लाइनों में स्थानांतरित करने के लिए करता हैयह निरंतर उत्पादन प्रक्रिया सुनिश्चित करने के लिए कन्वेयर बेल्ट, स्लाइड या अन्य कन्वेयर सिस्टम के माध्यम से पीसीबी को लोड और स्थानांतरित कर सकता है।
2संरेखण और पोजिशनिंगः पीसीबी लोडर पीसीबी को संरेखित कर सकता है और अगली कार्यस्थलों या उत्पादन लाइनों पर उनके सही प्लेसमेंट को सुनिश्चित कर सकता है।इसमें पीसीबी की स्थिति और अभिविन्यास का पता लगाने और आवश्यक समायोजन और कैलिब्रेशन करने के लिए सेंसर और पोजिशनिंग डिवाइस शामिल हो सकते हैं.
3नियंत्रण और नियोजनः पीसीबी लोडर में आमतौर पर एक नियंत्रण प्रणाली होती है जो उत्पादन योजनाओं और प्रक्रिया आवश्यकताओं के अनुसार पीसीबी को उचित रूप से निर्धारित और वितरित कर सकती है।यह कार्यस्थलों की उपलब्धता और प्राथमिकता के आधार पर उपयुक्त स्थान पर पीसीबी वितरित करता है और उत्पादन लाइन के सुचारू संचालन को सुनिश्चित करता है.
4.स्मार्ट डिटेक्शन और प्रोसेसिंग: कुछ उन्नत पीसीबी लोडर स्मार्ट डिटेक्शन और प्रोसेसिंग फीचर्स के साथ आ सकते हैं। वे पीसीबी गुणवत्ता, आकार, दोष आदि का पता लगा सकते हैं।और पूर्व निर्धारित नियमों के अनुसार उन्हें वर्गीकृत और संसाधितउदाहरण के लिए, एक विशिष्ट क्षेत्र में अयोग्य पीसीबी भेजें या संबंधित अलार्म संकेत प्रदान करें।
5अन्य उपकरणों से कनेक्ट करेंः पीसीबी लोडर में आमतौर पर अन्य स्वचालित उपकरणों और प्रणालियों जैसे इलेक्ट्रॉनिक निरीक्षण प्रणाली, पीसीबी अनलोडर्स, भंडारण प्रणाली आदि से कनेक्ट करने की क्षमता होती है।यह कनेक्टिविटी पूरी उत्पादन प्रक्रिया के निर्बाध और कुशल संचालन को सक्षम बनाती है.
विशेषताएं
1पैनसोनिक पीएलसी प्रोग्राम नियंत्रण।
2पारंपरिक और सरल एलईडी बटन नियंत्रण।
3, एसएमईएमए सिग्नल कनेक्शन।
4, मैनुअल पीसीबी मोटाई समायोजन।
5पीसीबी चौड़ाई समायोजन।
6, एलईडी प्रकाश स्थिति प्रदर्शित करता है।
7, एल्यूमीनियम संरचना, शिफ्ट को रोकने के लिए भारी तल डिजाइन।
8, पास-थ्रू मोड प्रदान किया गया है।
9उत्पाद लाइन बदलने में केवल 10 सेकंड लगे।
10, निर्बाध लोड हो रहा है.
11, ईएसडी परिवहन बेल्ट।
12, स्व-प्रोग्राम मशीन त्रुटि प्रदर्शन,विभिन्न त्रुटियों का एक अलग कोड है,प्रत्येक कोड में संबंधित रखरखाव निर्देश हैं जो मशीन के दरवाजे के पीछे की ओर चिपके हुए हैं
आवेदन
इस मशीन का उपयोग नंगे पीसीबी को एसएमटी लाइन पर लोड करने, सर्किट बोर्डों को स्टैक लोड करने के लिए किया जाता है।
विनिर्देश
| कार्य | नीचे की धारा मशीन संकेत प्राप्त करने के बाद एसएमटी लाइन के लिए नंगे पीसीबी लोड करने के लिए प्रयोग किया जाता है। |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| पीसीबी की मोटाई | 0.6~4.0 मिमी |
| पीसीबी घटकों की ऊंचाई | ±35 मिमी |
| पीसीबी खिला समय | लगभग. 10 सेकंड या निर्दिष्ट करें |
| बोर्ड का वजन | ≤3 किलो |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 0.6Mpa |
| वायु खपत | <20 लीटर/मिनट |
| संकेत | SMEMA |
| मॉडल | HS-DS400 | HS-DS530 |
| कुशल पीसीबी लंबाई | 50~400 मिमी | 50~530 मिमी |
| परिवहन पीसीबी की चौड़ाई | 50~400 मिमी | 50~500 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 1.0 मिमी |
| मशीन का आयाम | 503*770*1200 मिमी | 600*920*1200 मिमी |
| वजन | 110 किलो | 130 किलो |
