| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सी1500 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

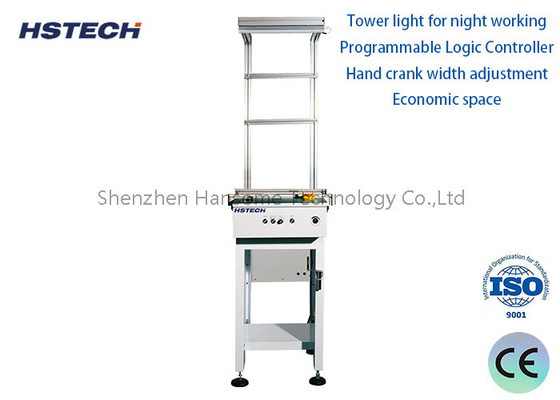

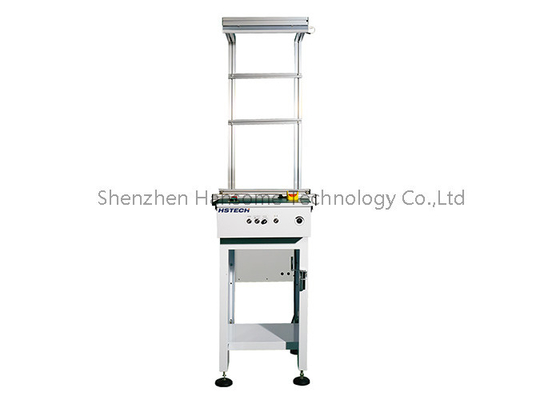

ईएसडी टेबल पीसीबी हैंडलिंग उपकरण 1500 मिमी लंबाई SMT टॉवर लाइट के साथ लिंकिंग कन्वेयर
परिचय
लिंकिंग कन्वेयर इलेक्ट्रॉनिक्स विनिर्माण उद्योग में प्रयुक्त एक कन्वेयर उपकरण है।यह अक्सर स्वचालित उत्पादन लाइनों के कनेक्शन का एहसास करने के लिए एक डिवाइस से दूसरे में पीसीबी (प्रिंट सर्किट बोर्ड) स्थानांतरित करने के लिए प्रयोग किया जाता है.
निम्नलिखित लिंकिंग कन्वेयर की सामान्य विशेषताएं और कार्यक्षमताएं हैंः
1.कनेक्शन फंक्शन: लिंकिंग कन्वेयर का मुख्य कार्य उत्पादन लाइन पर विभिन्न उपकरणों को जोड़ना है, जैसे प्लेसमेंट मशीन, रिफ्लो ओवन, वेव सोल्डरिंग मशीन आदि।यह एक काम के क्षेत्र से दूसरे में पीसीबी स्थानांतरित करने के लिए एक चिकनी परिवहन चैनल प्रदान करता है, उत्पादन लाइन की निरंतरता और सुचारूता सुनिश्चित करता है।
2स्वचालित परिवहनः लिंकिंग कन्वेयर आमतौर पर एक स्वचालित परिवहन प्रणाली से लैस होता है जो पूर्व निर्धारित गति और धड़कनों के अनुसार पीसीबी को एक स्थान से दूसरे स्थान पर ले जा सकता है।यह पीसीबी हस्तांतरण प्रक्रिया को अधिक कुशल और सटीक बनाता है, मैन्युअल संचालन की आवश्यकता को कम करता है।
3समायोजन और अनुकूलन क्षमताः लिंकिंग कन्वेयर में अक्सर विभिन्न आकारों और पीसीबी के प्रकारों को समायोजित करने के लिए समायोज्य ऊंचाई और चौड़ाई होती है।यह विभिन्न विनिर्देशों के पीसीबी के अनुकूल होने और उत्पादन आवश्यकताओं के अनुसार लचीले ढंग से समायोजित करने की अनुमति देता है.
4परिवहन स्थिरताः लिंकिंग कन्वेयर परिवहन के दौरान पीसीबी की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए एक स्थिर परिवहन मंच प्रदान करता है।यह आमतौर पर स्थानांतरण के दौरान पीसीबी को स्थानांतरित या झुकाव से रोकने के लिए पीसीबी की सटीक स्थिति और तय करने के लिए पोजिशनिंग गाइड और क्लैंप से लैस है.
5डेटा लॉगिंग और ट्रेसेबिलिटीः कुछ लिंकिंग कन्वेयर में डेटा लॉगिंग और ट्रेसेबिलिटी क्षमताएं होती हैं जो प्रत्येक पीसीबी के ट्रांसफर डेटा और प्रक्रिया मापदंडों को रिकॉर्ड कर सकती हैं।यह गुणवत्ता नियंत्रण और उत्पादन की अनुरेखण क्षमता में मदद करता है, साथ ही जरूरत पड़ने पर समस्या निवारण और सुधार।
विशेषताएं
1रात के काम के लिए टॉवर लाइट।
2, प्रोग्राम करने योग्य तर्क नियंत्रक.
3.हैंड क्रैंक चौड़ाई समायोजन
4आर्थिक क्षेत्र।
5. स्टेनलेस स्टील पेंच का उपयोग करें, चिकनी और समानांतर चौड़ाई समायोजन
6.बाएं से दाएं यात्रा, या दाएं से बाएं, सामने रेल तय
7.ईएसडी कार्य तालिका.
8ऊंचाई समायोज्य और स्थिर पैर कप स्थान।
9गति नियंत्रण.
10.एसएमईएमए संगत.
आवेदन
एसएमटी उत्पादन लाइन के बीच अपस्ट्रीम और डाउनस्ट्रीम मशीनों को जोड़ने के लिए प्रयोग किया जाता है
विनिर्देश
| कार्य | एसएमटी उत्पादन लाइन के बीच अपस्ट्रीम और डाउनस्ट्रीम मशीनों को जोड़ने के लिए प्रयोग किया जाता है |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की ओर, या अनुकूलित |
| पीसीबी चौड़ाई | 50*50~530*460 मिमी |
| कन्वेयर लंबाई विकल्प | 0.5m/0.6m/1.0m/1.5m या अनुकूलन |
| गति समायोजन विधि | कुंजी |
| चौड़ाई समायोजन | हैंड क्रैंक (वैकल्पिक ऑटो समायोजन) |
| विद्युत आपूर्ति | AC110/220V,50/60Hz,±10% |
| विकल्प | प्रकाश, पंखा, निरीक्षण कार्य, कवर, स्वचालित चौड़ाई समायोजन, दोहरी रेल, आदि। |
| संकेत | SMEMA |
