| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-250DULD |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

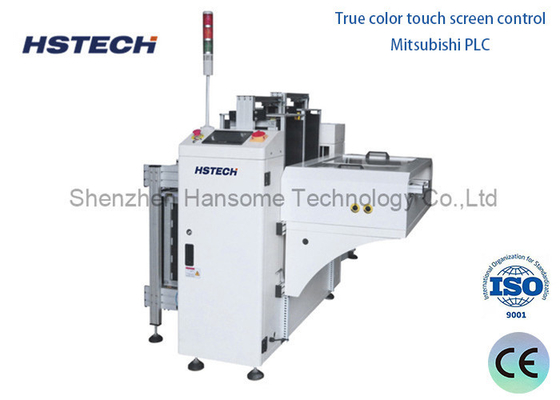

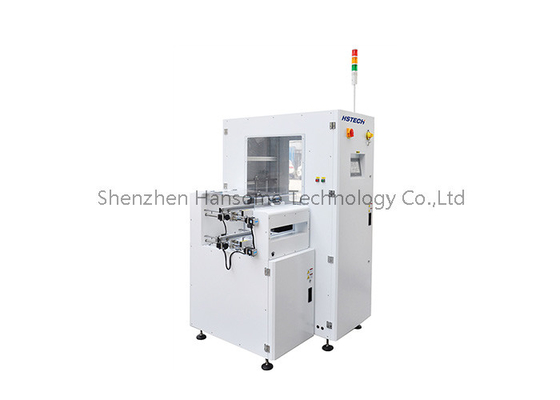

टावर लाइट डिस्प्ले डुअल रेल पीसीबी अनलोडर एनजी ओके अनलोडर पीसीबी हैंडलिंग उपकरण एसएमईएमए संकेत के साथ
परिचय
डुअल रेल पीसीबी अनलोडर एक उपकरण है जिसका उपयोग पीसीबी (प्रिंट सर्किट बोर्ड, प्रिंट सर्किट बोर्ड) असेंबली उत्पादन लाइनों में पीसीबी बोर्डों को स्वचालित रूप से अनलोड करने के लिए किया जाता है।
निम्नलिखित दोहरी रेल पीसीबी अनलोडर के सामान्य कार्य सिद्धांत और विशेषताएं हैंः
1दोहरी रेल डिजाइनः दोहरी रेल पीसीबी अनलोडर में आमतौर पर दोहरी रेल डिजाइन होता है, एक ट्रैक का उपयोग उत्पादन लाइन से तैयार पीसीबी बोर्डों को उतारने के लिए किया जाता है,और दूसरे ट्रैक का उपयोग निरंतर उपयोग के लिए असेंबली लाइन के शुरुआती बिंदु पर खाली ट्रांसफर बोर्ड वापस करने के लिए किया जाता है.
2स्वचालित अनलोडिंग: यह उपकरण कन्वेयर बेल्ट या अन्य रोबोटिक आर्म सिस्टम के माध्यम से असेंबली लाइन से निर्दिष्ट स्थानों पर पीसीबी बोर्डों को अनलोड करने के लिए स्वचालन कार्यों से लैस है।यह एक भंडारण क्षेत्र हो सकता है, एक निरीक्षण स्टेशन या अगले उत्पादन चरण।
3स्थिर और विश्वसनीयः दोहरी रेल पीसीबी अनलोडर में एक स्थिर संरचना और सटीक पोजिशनिंग प्रणाली है ताकि अनलोडिंग के दौरान पीसीबी बोर्डों की स्थिरता और सटीकता सुनिश्चित हो सके।इससे क्षति या दुरुपयोग से बचने में मदद मिलती है.
4परिवहन और संरेखणः उपकरण में आमतौर पर एक कन्वेयर बेल्ट प्रणाली होती है जो पीसीबी बोर्डों को विश्वसनीय रूप से परिवहन करती है और उन्हें सही स्थिति में संरेखित करती है।यह पीसीबी बोर्ड के सटीक अनलोडिंग और बाद में प्रसंस्करण सुनिश्चित करता है.
5प्रोग्राम करने योग्य नियंत्रणः डबल रेल पीसीबी अनलोडर एक नियंत्रण प्रणाली से लैस है जिसे आवश्यकतानुसार प्रोग्राम और समायोजित किया जा सकता है।अनलोडिंग स्थिति और संरेखण विभिन्न पीसीबी बोर्ड आकार और उत्पादन आवश्यकताओं के अनुसार सेट किया जा सकता है.
विनिर्देश
| मॉडल | HS-250DULD |
| पीसीबी आयाम | (50*50) ~ ((350*250) मिमी |
| पत्रिका का आकार | 355*320*565 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | तीस के दशक |
| विद्युत आपूर्ति | AC100-230V, एकल चरण, अधिकतम 300A |
| वायु आपूर्ति | 4-6 बार, अधिकतम 10L/मिनट |
| परिवहन ऊंचाई | 900±20 मिमी |
| परिवहन दिशा | L से R,या R से L9 (वैकल्पिक) |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | शीर्ष 1pc, नीचे 1pc, या अनुकूलित |
| चरण पिच विकल्प | 1-4 ((10 मिमी पिच) |
| मशीन का आयाम | 1460*1500*1200mm |
| वजन | लगभग 210 किलो |
विशेषताएं
1, सही रंग टच स्क्रीन नियंत्रण
2, मित्सुबिशी पीएलसी
3, मैगज़ीन क्षमताः शीर्ष 1, नीचे 1, या अनुकूलित
4, चुनिंदा पिचः 10 मिमी,20 मिमी,30 मिमी,40 मिमी
5पीसीबी परिवहन दिशाः एल-आर, या आर-एल,वैकल्पिक
6मैनुअल/ऑटोमैटिक रन मोड का चयन
7, सामने की रेल या पीछे की रेल, वैकल्पिक
8, एसएमटी अनुप्रयोग के लिए मानक ऊंचाई ((920±20 मिमी)
9, टॉवर प्रकाश प्रदर्शन
10, एसएमईएमए संकेत
अनुप्रयोग परिदृश्य
एसएमटी उत्पादन लाइन का बैकएंडःसतह माउंट प्रौद्योगिकी (एसएमटी) उत्पादन लाइन में, विभिन्न इलेक्ट्रॉनिक घटकों को प्लेसमेंट मशीन द्वारा पीसीबी बोर्ड पर माउंट किया जाता है,और फिर रिफ्लो सोल्डरिंग जैसे सोल्डरिंग प्रक्रिया के बाद, पीसीबी बोर्ड ट्रांसमिशन ट्रैक के माध्यम से डबल-ट्रैक पीसीबी अनलोडर तक पहुंच जाएगा। इस समय अनलोडर एसएमटी उत्पादन लाइन से पीसीबी बोर्ड को सोल्डर्ड घटकों के साथ अनलोड करेगा,और फिर इसे अगले निरीक्षण लिंक पर स्थानांतरित करें, जैसे कि एओआई (स्वचालित ऑप्टिकल निरीक्षण) उपकरण, वेल्ड की गुणवत्ता और घटक की सही स्थिति की जांच करने के लिए।
स्वचालित उत्पादन लाइनों के साथ एकीकरणःडबल ट्रैक पीसीबी अनलोडर को पूरी स्वचालित पीसीबी उत्पादन प्रणाली के साथ अच्छी तरह से एकीकृत किया जा सकता है।यह संचार इंटरफेस (जैसे औद्योगिक ईथरनेट इंटरफेस या RS-485 इंटरफेस) के माध्यम से उत्पादन लाइन नियंत्रण प्रणाली से निर्देश प्राप्त कर सकता है, आदि), जैसे कि अनलोडिंग शुरू करना, अनलोडिंग रोकना, ट्रैक चौड़ाई को समायोजित करना, आदि। इसके अलावा, यह अपनी स्थिति की जानकारी (जैसे कि क्या उपकरण सामान्य रूप से काम कर रहा है,क्या कोई दोष है, अनलोड किए गए पीसीबी बोर्डों की संख्या, आदि) को उत्पादन लाइन नियंत्रण प्रणाली के लिए पूरे उत्पादन प्रक्रिया के बुद्धिमान प्रबंधन को महसूस करने के लिए।
