| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सीवीएन350 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

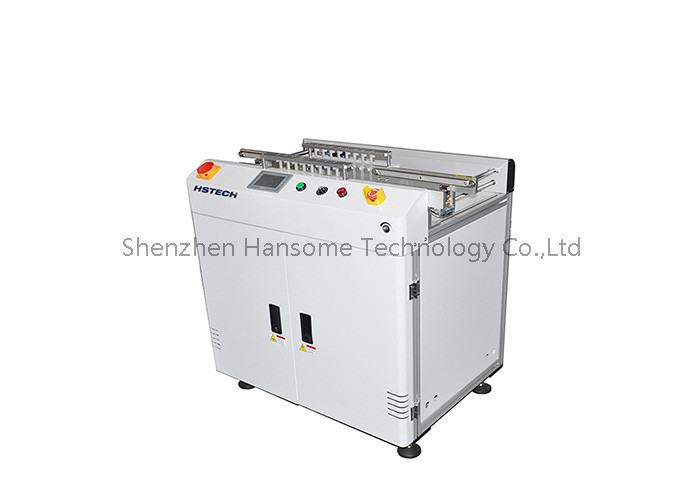

एल्यूमीनियम संरचना पीसीबी हैंडलिंग उपकरण पीसीबी रिजेक्ट कन्वेयर वेरिएबल स्पीड कंट्रोल के साथ
परिचय
पीसीबी रिजेक्ट कन्वेयर (पीसीबी रिजेक्ट कन्वेयर) एक उपकरण है जिसका उपयोग स्वचालित इलेक्ट्रॉनिक निर्माण में उन मुद्रित सर्किट बोर्ड (पीसीबी) को हटाने और ले जाने के लिए किया जाता है जिन्हें उत्पादन लाइन से रिजेक्ट क्षेत्र में दोषपूर्ण या घटिया माना जाता है।
निम्नलिखित पीसीबी रिजेक्ट कन्वेयर का एक सामान्य परिचय है:
1. फ़ंक्शन: पीसीबी रिजेक्ट कन्वेयर का मुख्य कार्य इलेक्ट्रॉनिक्स निर्माण प्रक्रिया के दौरान घटिया पीसीबी का पता लगाना और उन्हें हटाना है। जब पीसीबी गुणवत्ता निरीक्षण या स्वचालित निरीक्षण प्रणालियों से गुजरते हैं, तो यदि उन्हें दोषपूर्ण या अयोग्य उत्पाद माना जाता है, तो रिजेक्ट कन्वेयर उन्हें उत्पादन लाइन से रिजेक्ट क्षेत्र में ले जाएगा ताकि यह सुनिश्चित किया जा सके कि उत्पादन लाइन पर अच्छे उत्पाद प्रवाहित होते रहें।
2. स्वचालित कन्वेयर: पीसीबी रिजेक्ट कन्वेयर को अक्सर उत्पादन लाइन पर स्वचालित उपकरणों के साथ एकीकृत किया जाता है, जैसे कि एक मुद्रित सर्किट बोर्ड असेंबली लाइन या परीक्षण उपकरण। यह सिस्टम सिग्नल या डिटेक्शन परिणामों के आधार पर स्वचालित रूप से अयोग्य पीसीबी प्राप्त, संचारित और स्थित कर सकता है।
3. सामग्री हैंडलिंग: पीसीबी रिजेक्ट कन्वेयर आमतौर पर विफल पीसीबी देने के लिए एक कन्वेयर बेल्ट या कन्वेयर सिस्टम का उपयोग करता है। कन्वेयर बेल्ट में आमतौर पर रिजेक्ट क्षेत्र में पीसीबी को सटीक रूप से ले जाने के लिए समायोज्य गति और चलने की दिशा होती है।
4. विज़ुअलाइज़ेशन और अलार्म: पीसीबी रिजेक्ट कन्वेयर आमतौर पर विज़ुअल इंटरफेस और अलार्म सिस्टम से लैस होते हैं ताकि ऑपरेटर वास्तविक समय में ट्रांसफर प्रक्रिया और विफल पीसीबी की संख्या की निगरानी कर सकें। अलार्म सिस्टम ऑपरेटरों को सचेत करने के लिए श्रव्य या प्रकाश संकेत उत्सर्जित कर सकते हैं कि रिजेक्ट क्षेत्रों को संबोधित करने की आवश्यकता है।
5. समस्या निवारण: कुछ मामलों में, यदि पीसीबी रिजेक्ट कन्वेयर को खराबी या ट्रांसमिशन समस्या का सामना करना पड़ता है, तो ऑपरेटर कन्वेयर बेल्ट, कन्वेयर सिस्टम और ट्रांसमिशन जैसे घटकों का निरीक्षण करके समस्या निवारण और रखरखाव कर सकते हैं।
6. सिस्टम एकीकरण: पीसीबी रिजेक्ट कन्वेयर आमतौर पर अन्य स्वचालन उपकरणों और प्रणालियों के साथ एकीकृत होता है, जैसे कि गुणवत्ता निरीक्षण उपकरण, स्वचालित सॉर्टिंग सिस्टम और डेटा प्रबंधन सिस्टम। यह एकीकरण उत्पादन दक्षता और गुणवत्ता नियंत्रण में सुधार कर सकता है और उच्च स्तर के स्वचालन को सक्षम कर सकता है।
विनिर्देश
| मॉडल | HS-CVN350 | HS-CVN460 |
| कुशल पीसीबी लंबाई | 50*50~450*350mm | 50*50~550*460mm |
| मशीन आयाम | 1000*690*930mm | 1000*800*930mm |
| वज़न | 70kg | 90kg |
| परिवहन ऊंचाई | 910±20mm |
| परिवहन दिशा | L~R, या R~L(वैकल्पिक) |
| परिवहन गति | 0.5~20 m/min या निर्दिष्ट करें |
| बिजली की आपूर्ति | AC100-230V,50/60Hz,सिंगल फेज |
| बिजली की खपत | 100VA अधिकतम |
| वायु दाब | 4-6bar |
| वायु की खपत | अधिकतम 10L/min |
| संचार | SMEMA |
विशेषताएँ
1, रिजेक्ट, निरीक्षण और बाय-पास मोड सभी उपलब्ध हैं।
2, मॉड्यूलर डिज़ाइन।
3, मजबूत डिज़ाइन द्वारा स्थिरता में वृद्धि।

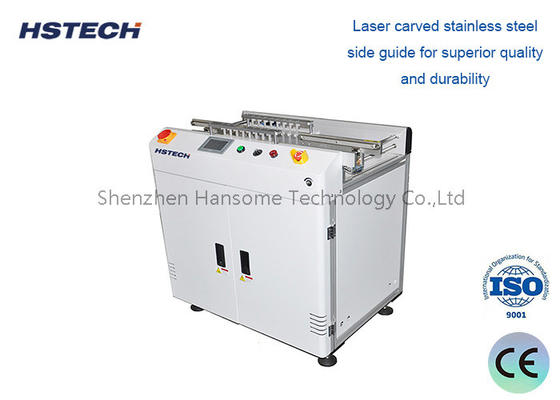

4, बेहतर गुणवत्ता और स्थायित्व के लिए लेजर उत्कीर्ण स्टेनलेस स्टील साइड गाइड।
5, एर्गोनोमिक डिज़ाइन आर्म रेस्ट।
6, चिकना और समानांतर चौड़ाई समायोजन (लीड स्क्रू)।
7, अनुरोध पर विभिन्न लंबाई उपलब्ध हैं।
8, वेरिएबल स्पीड कंट्रोल।
9, SMEMA संगत।
परिवहन रेल
लिफ्टिंग स्ट्रक्चर
इलेक्ट्रिक कंट्रोल
