| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एसजेड350 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

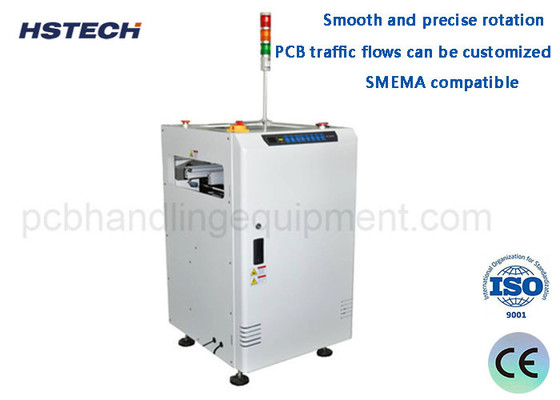

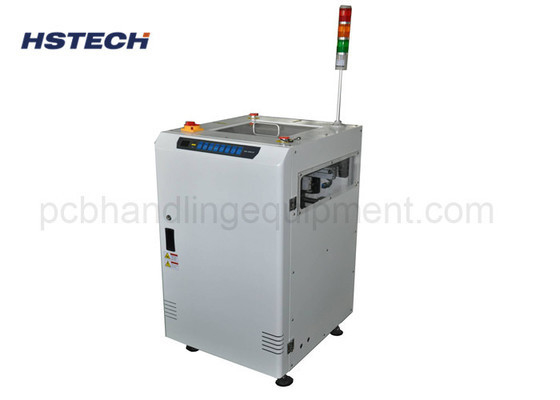

3 रंग टावर लाइट 90 180 डिग्री पीसीबी टर्न कन्वेयर पीसीबी हैंडलिंग उपकरणपीसीबी प्रवाह दिशा के लिए
परिचय
पीसीबी टर्न कन्वेयर एक उपकरण है जिसका उपयोग इलेक्ट्रॉनिक विनिर्माण प्रक्रिया में उत्पादन लाइन पर प्रिंटेड सर्किट बोर्ड (पीसीबी) की ट्रांसमिशन दिशा को चालू करने या बदलने के लिए किया जाता है।
निम्नलिखित पीसीबी वक्र कन्वेयर के लिए एक सामान्य परिचय हैः
कार्यः पीसीबी घुमावदार कन्वेयर का मुख्य कार्य पीसीबी उत्पादन लाइन पर स्टीयरिंग या ट्रांसमिशन दिशा को बदलना है।यह विशिष्ट उत्पादन जरूरतों को पूरा करने के लिए एक स्थानांतरण दिशा से दूसरे में पीसीबी स्थानांतरित करने के लिए प्रयोग किया जाता है.
मोड़ने की विधिः पीसीबी मोड़ने वाले कन्वेयर आमतौर पर ट्रांसमिशन तंत्र जैसे कन्वेयर बेल्ट का उपयोग करते हैं,रोलर्स या श्रृंखलाओं को ट्रांसमिशन तंत्र के आकार और लेआउट को समायोजित करके पीसीबी बोर्ड को एक दिशा से दूसरी दिशा में मोड़ने के लिएयह सही कोण के मोड़, घुमावदार मोड़ या अन्य विशिष्ट कोण मोड़ प्राप्त कर सकता है।
ट्रांसमिशन समायोजनःपीसीबी मोड़ कन्वेयर में आमतौर पर समायोजन कार्य होते हैं जो पीसीबी बोर्ड के आकार और उत्पादन आवश्यकताओं के अनुसार ट्रांसमिशन पथ और मोड़ कोण को लचीला ढंग से समायोजित कर सकते हैं.
स्वचालित संचालनः पीसीबी वक्र कन्वेयर आमतौर पर स्वचालित नियंत्रण प्रणालियों से लैस होते हैं जो सेंसर, मोटर्स और अन्य उपकरणों के माध्यम से स्वचालित संचालन करते हैं।यह निर्बाध हस्तांतरण और स्टीयरिंग कार्यों को प्राप्त करने के लिए अन्य उपकरणों या उत्पादन लाइनों के साथ सिंक्रनाइज़ किया जा सकता है.
सुरक्षा सुरक्षाः ऑपरेटरों की सुरक्षा सुनिश्चित करने और पीसीबी बोर्डों को नुकसान से बचने के लिए, पीसीबी वक्र कन्वेयर आमतौर पर सुरक्षा उपकरणों से लैस होते हैं, जैसे सुरक्षा कवर,आपातकालीन स्टॉप बटन और सेंसर.
प्रणाली एकीकरण: पीसीबी वक्र कन्वेयर को अन्य इलेक्ट्रॉनिक विनिर्माण उपकरणों (जैसे प्रिंटिंग मशीन, प्लेसमेंट मशीन आदि) के साथ एकीकृत किया जा सकता है।) एक पूर्ण स्वचालित उत्पादन लाइन बनाने के लिए.
विशेषताएं
1, अंतर्निहित टोक़ सीमितकर्ता के साथ संलग्न डिजाइन उच्च स्तर सुनिश्चित
सुरक्षा की।
2, शीर्ष सुरक्षित ढक्कन के दौरान हार्डवेयर के लिए प्रत्येक पहुँच के लिए खोला जा सकता है
रखरखाव।
3, दोस्ताना नियंत्रण बटन का प्रयोग करें.
4, चिकनी और सटीक रोटेशन।
5, कन्वेयर के बीच अंतर को कम से कम करें।
6, पीसीबी यातायात प्रवाह अनुकूलित किया जा सकता है।
7, चिकनी और समानांतर चौड़ाई समायोजन ((लीड पेंच) ।
8,एसएमईएमए संगत।
विनिर्देश
| कार्य | इस इकाई का उपयोग उत्पादन लाइन पर पीसीबी प्रवाह की दिशा को पुनर्निर्देशित करने के लिए किया जाता है ((90 डिग्री, 180 डिग्री, या 270 डिग्री) |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L |
| चक्र समय | लगभग 5 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| विद्युत आपूर्ति | AC100-230V,50/60Hz,एक चरण |
| वायु दबाव | 4-6bar |
| वायु खपत | अधिकतम 10L/मिनट |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| संकेत | SMEMA |
| मॉडल | HS-SZ350 | HS-SZ460 |
| कुशल पीसीबी लंबाई | 50*50~450*350 मिमी | 50*50~550*460 मिमी |
| मशीन का आयाम | 700 * 750 * 1200 मिमी | 840*890*1200 मिमी |
| वजन | 150 किलो | 180 किलो |
